Nem elérhető az ARCHICAD STAR(T) Edition 2022-ben
A terhek a tartószerkezetre ható nyomó- és feszítőerők, melyeket az épület teljes életciklusa alatt figyelembe kell venni.
Ezeket az ARCHICAD szerkezetelemzési modelljében a teherelemek ábrázolják, valamint az SAF-alapú adatcsere-munkafolyamatok támogatják. Az oda-vissza történő küldéskor a teherrel kapcsolatos információk megőrződnek a BIM-modellben.
Megjegyzés: A terhek csak akkor láthatók, ha a szerkezetelemzési modell aktív. A szerkezetelemzési modell bekapcsolásához használja a Nézet menüben vagy a szerkezetelemzési modell eszközsávján lévő kapcsolót.
Új teherelemek (pont, vonal, felület) is elhelyezhetők ARCHICAD-ben, illetve adatok meghatározhatók és szerkeszthetők a teheresetekhez, csoportokhoz és kombinációkhoz.
A teher asszociatív módon kapcsolódik ahhoz az elemhez, amelyre helyezzük. Az elem geometriájának vagy helyzetének módosítása (a Generálás szabályainál lévő hatásokat is beleértve) a teherelemre is hatással van.
Teheresetek és tehercsoportok
A tehereset „egy adott vizsgálat során egyidejűleg figyelembe veendő, összetartozó teherelrendezések, valamint a rögzített esetleges és állandó hatásokkal együttesen fellépő alakváltozások és imperfekciók együttese.” (BS EN 1990:2002+A1:2005 – Eurocode-szabvány. A tartószerkezetek tervezésének alapjai)
Az ARCHICAD-ben:
•Teherelem létrehozásakor annak teheresete a Teher eszköz beállításainál adható meg.
•A tehereset határozza meg, hogy a teherelem látható-e (az elem fóliaállapot által meghatározott láthatóságához hasonlóan).

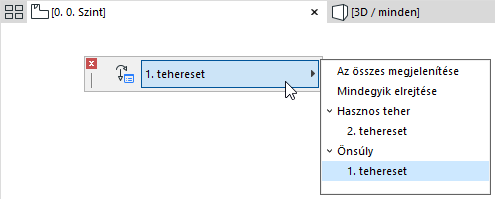

–Állítsa be a látható tehereset(ek)et a Tehereset palettán, amely(ek) alapértelmezés szerint látható(k) a statikusi munkakörnyezetben.
–A látható tehereset minden nézethez menthető a Nézet beállításainál.
•A terv tehereseteinek meghatározásához és kezeléséhez lépjen a Nézet > Teherkezelő menüpontba.
•A Teherkezelőben látható tehereseteket a program tehercsoportokba rendezi, melyeket számos szerkezetelemzési program képes kezelni.
Teherkombináció
A teherkombináció több olyan teher adatait tartalmazza, amelyek egyszerre hatnak egy adott szerkezetre. Sok elemzési program használ teherkombinációs adatokat a többszörös teher hatásának különféle tényezők és szorzók segítségével történő kiszámításához.
Az ARCHICAD-ben a szerkezetelemzési programokkal való kompatibilitás biztosítása érdekében használunk teherkombinációkat. Az ARCHICAD-en belül egyetlen funkciójuk az adatok tárolása és kezelése.
Teherkezelő (teheresetekhez és tehercsoportokhoz)
