Indywidualne dopasowanie Profilu zastępczego

Belki i słupy mogą mieć w programie ARCHICAD różne przekroje (np. zmienne lub wielosegmentowe), jednak generują one tylko pojedyncze elementy 1D w modelu analitycznym konstrukcji, w oparciu o zdefiniowany przez użytkownika Profil zastępczy.

Teraz masz większą kontrolę nad geometrią profilu zastępczego: wybierz dowolny z 9 punktów profilu w celu wyrównania do linii odniesienia Elementu, w sposób który najlepiej odzwierciedla model architektoniczny.

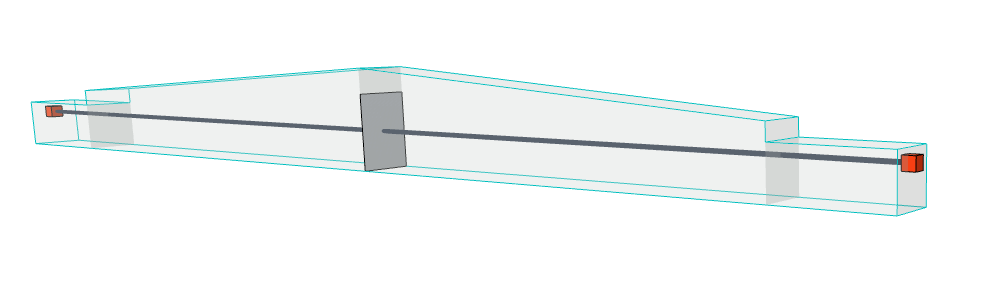

Profil zastępczy w pozycji domyślnej

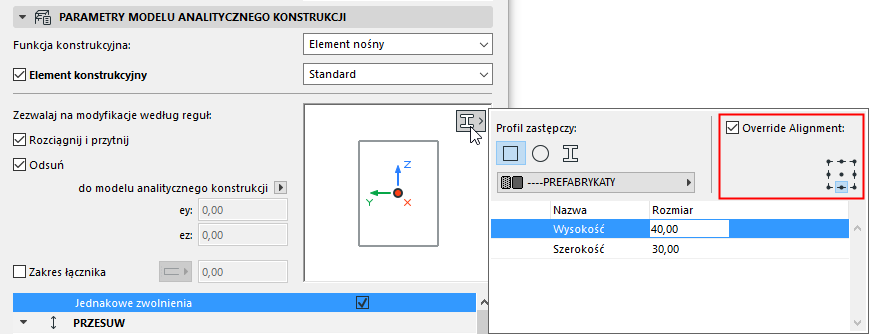

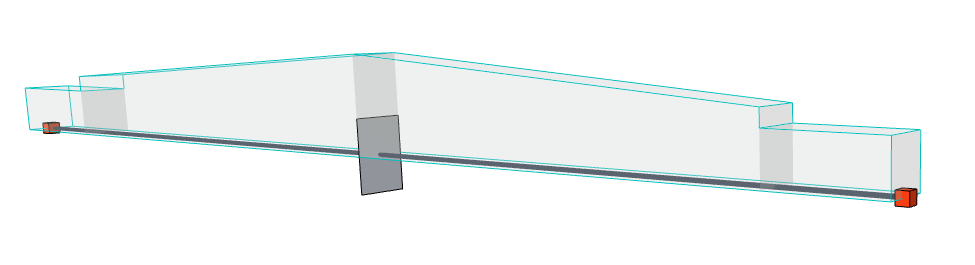

Zaznacz opcję Zastąp punkt wstawienia, a następnie wybierz inny punkt wstawienia:



Indywidualne dopasowanie Profilu zastępczego

Zobacz Belka/słup z kilkoma przekrojami: Zastosowanie Profilu zastępczego.
