Para visualizar o seu desenho com realismo, pode aplicar superfícies aos seus elementos. As superfícies contêm cor, textura e efeitos luminosos. As Superfícies podem ser visualizadas na Janela 3D, nas Janelas de Secção/Alçado/AI e Documento 3D, e nos FotoRenderings. Também pode usar os seus atributos de cor e textura em Tramas 2D.
A Biblioteca do ARCHICAD contém centenas de superfícies pré-configuradas para cada necessidade. Pode também aceder a superfícies adicionais no Componentes BIM, utilizando a caixa de diálogo Superfícies.
Ver Criar, Carregar e Partilhar Superfícies (Todos Motores).
As superfícies podem ser criadas ou modificadas na Caixa de Diálogo Superfícies (Opções > Atributos do Elemento > Superfícies). As superfícies aqui definidas são depois atribuídas aos elementos construtivos através de Materiais de Construção (que incluem uma Trama e uma Superfície).
Nota: a Definição de Superfície está também disponível no Gestor de Atributos: ver Superfícies (Gestor de Atributos).
Assim que atribuir um Material de Construção a um elemento, este vai utilizar a Superfície do Material de Construção. Pode, contudo, sobrepor a Superfície ao nível do elemento (utilize o Pintor de Superfície ou os controlos Sobrepor Superfície no painel Modelo das definições do elemento).
Ver Sobrepor Superfícies com o Pintor de Superfície e Sobrepor Superfícies nas Definições de Elemento.

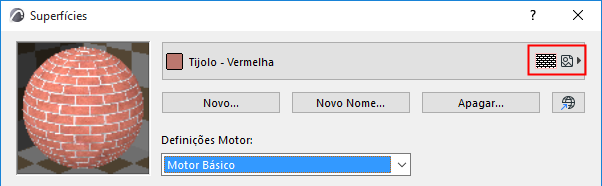

Algumas superfícies incluem tramas de superfície e/ou texturas nas suas definições, conforme indicado pelos ícones. Esta superfície, por exemplo, pode apresentar tramas de superfície ou uma textura:
Para informação sobre a utilização de texturas com superfícies Cineware, consultar Texturas (Superfícies Cineware).
Para editar a visualização de Texturas visíveis na janela 3D, veja Alinhar Textura 3D.
Ver também Alinhamentos de Textura Por Defeito / Redefinir Textura.
Como Visualizar Trama de Superfície ou Texturas na Janela 3D
Para Visualizar um Preenchimento de Cobertura da Superfície:
•utilize o Motor Vectorial (Visualização > Opções Visualização 3D > Estilos 3D)
•a caixa de verificação Trama Vectorial em Estilos 3D tem de estar ligada

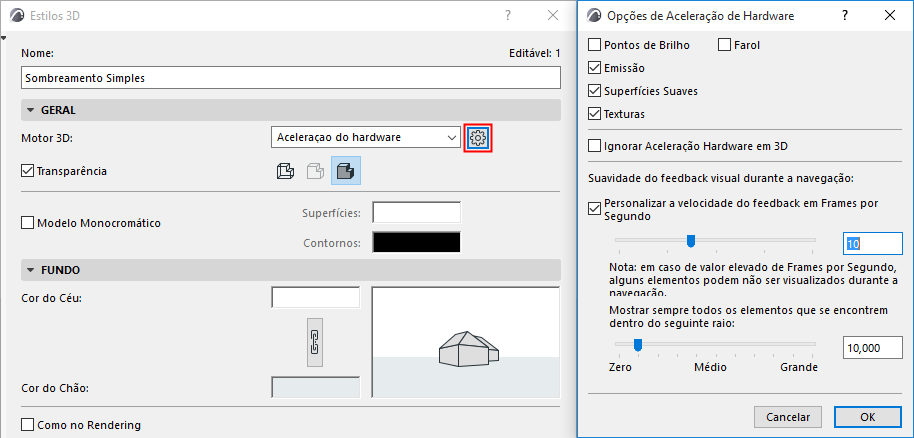

Para visualizar Texturas de superfície:
•use o motor de aceleração de hardware (Visualização > Opções Visualização 3D > Estilo 3D)
•certifique-se de que a caixa Texturas está seleccionada nas opções de Aceleração de Hardware (clique em Opções Avançadas em Estilos 3D).
Nota: pode personalizar a orientação e origem de texturas em visualizações 3D.
Ver Alinhar Textura 3D.
Nota sobre a Superfície GERAL
A Superfície GERAL encontra-se apenas disponível para Materiais de Construção, Superfícies de Elementos e GDL. Quando uma Superfície está definida como "GERAL", apresentará uma cor sólida baseada numa Caneta de Linha em Vista de um Elemento.
Por defeito, esta Superfície Geral será atribuída a novos Materiais de Construção e a novos parâmetros de Superfície adicionados no GDL. É utilizada para evitar a atribuição a uma Superfície incorrecta ou a criação de um atributo em falta. Está codificada no sistema do ARCHICAD e não se encontra disponível no diálogo Superfícies ou Gestor de Atributos.
