Plano de Entrada da Parede Cortina na Janela 3D

NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022

Na janela 3D, a Caixa de Informações da Parede Cortina oferece as seguintes opções para definir o plano de introdução da Parede Cortina:

Plano de Introdução Por Defeito

Plano de Introdução Inteligente (Escolha um plano)

Utilize um dos métodos "inteligentes" que se seguem para definir um plano de entrada através de uma série de cliques:

•Superfície: Clique em qualquer superfície: o plano da superfície será o seu plano de entrada.

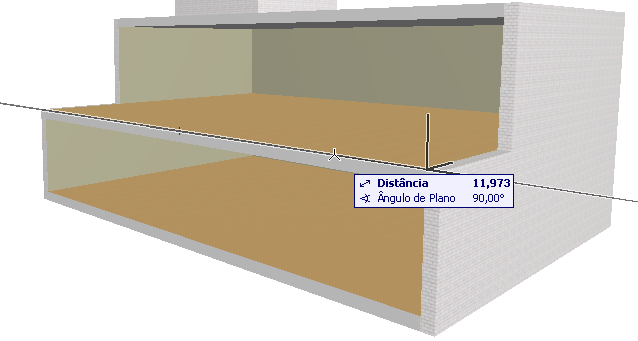

•Ponto positivo da aresta: verifique qualquer aresta (cursor Mercedes) para definir uma linha.

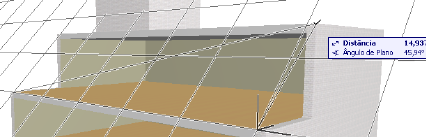

É apresentado um plano no ecrã, que roda à volta da linha como sendo o seu eixo. Depois clique num ponto (cursor seta) para fixar o plano de entrada.

•Ponto mais aresta: isto é apenas o inverso do método acima referido. Clique num ponto, depois numa aresta para definir o plano de entrada.

•Três pontos: Clique em quaisquer três pontos para definir o plano de entrada.

Plano de entrada Horizontal

Clique num ponto para colocar um plano de entrada horizontal no ponto.

Plano de Introdução Vertical

Clique num ponto para localizar um plano de introdução vertical, depois clique de novo para definir a orientação do plano.

Plano de Introdução Normal

Defina um plano de entrada inclinado ao definir um vector que está perpendicular ("normal") ao plano desejado.

1.Clique em dois pontos para definir o vector normal para o plano de entrada, ou

clique na aresta para definir o vector normal para o plano de entrada.

2.Depois clique num ponto através do qual o plano de entrada irá passar.
