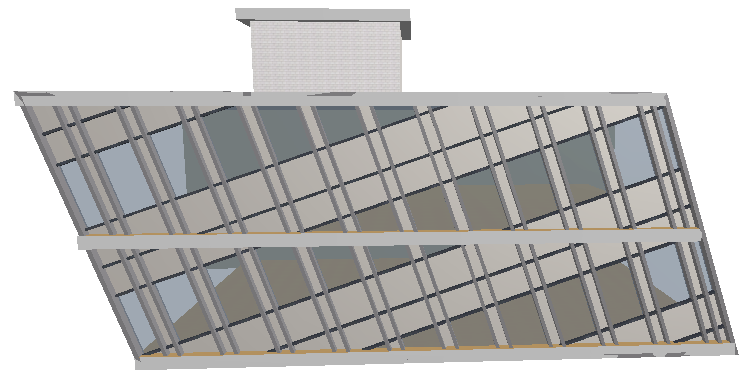

A Parede Cortina Extrudida do Plano de Entrada Inclinado

NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022

Na janela 3D pode definir qualquer plano de entrada.

Ver Plano de Entrada da Parede Cortina na Janela 3D.

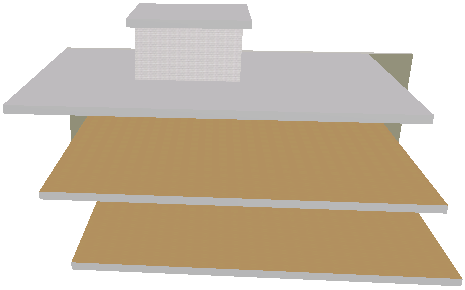

Tome em consideração o modelo 3D que se segue:

Suponha que pretende desenhar a Parede Cortina, por forma a que seja extrudida perpendicularmente a um plano de entrada, que corresponde à forma do edifício. Necessita de um plano de introdução perpendicular para a inclinação do edifício.

1.Active a ferramenta Parede Cortina e escolha o método de geometria Simples combinado com o método de plano de entrada Vector Normal:

2.Na janela 3D, desenhe um Vector Normal correspondendo a uma forma inclinada do edifício (pretende do plano de entrada a ser perpendicular a este vector). Aqui, nós desenhamos o vector unindo os cantos sudoeste das lajes do topo e do fundo:

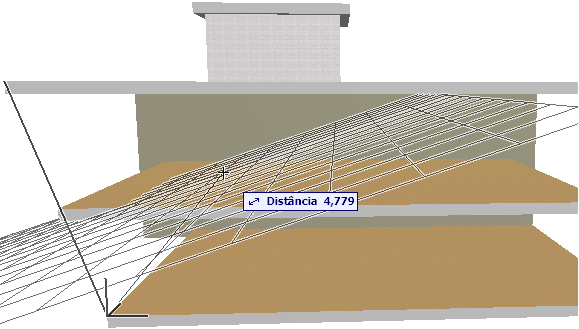

3.Quando completar o vector normal surge um plano de entrada, que é perpendicular ao mesmo.

4.Clique em qualquer parte do plano de introdução.

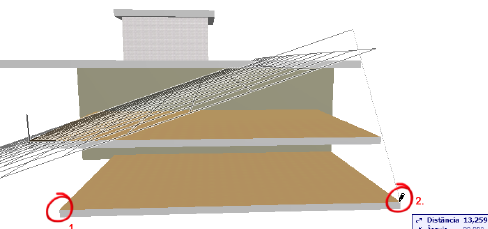

5.Agora, está pronto para desenhar a linha de entrada. A linha de entrada (como indicado pela linha de apoio) é bloqueada e projectada perpendicularmente ao plano de entrada. Clique nos dois pontos onde pretende que a Parede Cortina comece e termine: no nosso caso, nos dois cantos dianteiros de qualquer uma das lajes.
