Visualização em Planta de Portas e Janelas
Visualização em Planta: Simbólica vs. Projectada

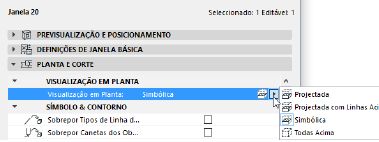

Utilize o controlo Visualização em Planta nas Definições Porta/Janela para definir como visualizar a abertura:
•Simbólica (definição original): Este é o símbolo standard do objecto.
•Todas Acima: é visualizado todo o contorno do elemento, com os atributos das Linhas acima.
Nota: Defina atributos das Linhas Acima (tipo de linha, caneta) no painel Planta e Corte das Definições Porta/Janela.
No caso de uma parede inclinada, pode preferir uma visualização mais realista da Janela em corte: seleccione as opções Projectada ou Projectada com Linhas Acima para ver todas as partes de uma Janela numa parede inclinada.
•Projectada: mostra a área em corte do modelo 3D do elemento e a parte em vista (para baixo).
•Projectada com Linhas Acima: mostra a parte em corte do modelo 3D do elemento e a sua projecção superior (ou seja, a parte do elemento acima do Plano de Corte) e a sua parte em vista (para baixo).
Existem duas formas de definir os atributos (tipo de linha, caneta, trama) de Portas/Janelas na Planta:
1.Utilize os atributos GDL (tipo de linha, caneta, trama) definidos em Definições Porta/Janela (painel Parâmetros ou painel Definições à medida da Interface Gráfica). Este método oferece-lhe muitos e bons parâmetros de linha/trama, proporcionando-lhe um maior controlo sobre a visualização precisa e detalhada do vão e cada um dos seus componentes em separado.
2.Utilize os atributos 2D definidos para o vão no painel Planta e Corte das Definições Porta/Janela. Este método envolve um número reduzido de parâmetros para simplificar.
Para mais pormenores, veja Sobrepor Atributos dos Objectos GDL de Portas/Janelas.
Opções Visualização do Modelo para Portas e Janelas
As Opções de Porta e Opções de Janela no painel Elementos Construtivos das Opções de Visualização do Modelo (Documentação > Visualização do Modelo > Opções de Visualização Modelo) permitem visualizar as Portas e Janelas na Planta a cheio, só com contornos ou como vãos ou mostrar ou esconder os seus marcadores ou cotas.
Ver Opções de Visualização do Modelo para Elementos Construtivos.
Para definir a visualização de maçanetas e linhas de vãos, utilize o painel Opções para Objectos GDL das Opções Visualização do Modelo.
