Um elemento de Perfil Complexo é composto por um perfil em corte, que é extrudido perpendicularmente ao plano de corte.
Pode utilizar ou modificar um perfil predefinido ou criar um novo.
Perfis Complexos estão disponíveis para Paredes, Pilares, Vigas, Componentes de Barra ou Itens da Biblioteca.
Nota: os perfis para itens da biblioteca estão disponíveis apenas para elementos GDL que incluam uma opção de selecção de perfil - como os Parede Cortina e Componentes da Escada.
Tal como outros elementos construtivos, a estrutura essencial de um Perfil deriva do seu Material de Construção. Estão disponíveis várias sobreposições de superfície numa base ao nível dos elementos.

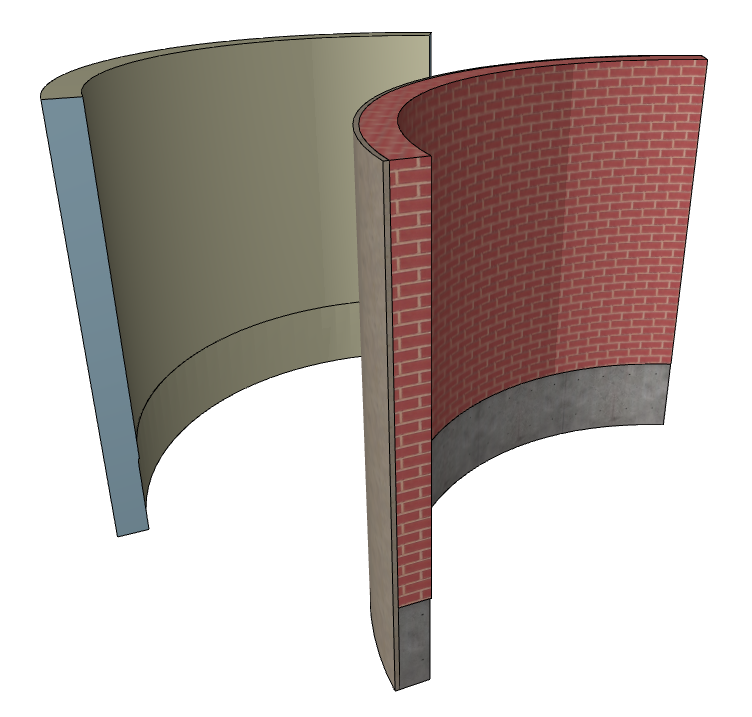

Por exemplo, a imagem seguinte mostra duas paredes curvas, à qual foi aplicado o perfil "Parede de Tijolo com Fundação". A parede traseira usa sobreposições de superfícies ao nível dos elementos nas superfícies e extremidades extrudidas.

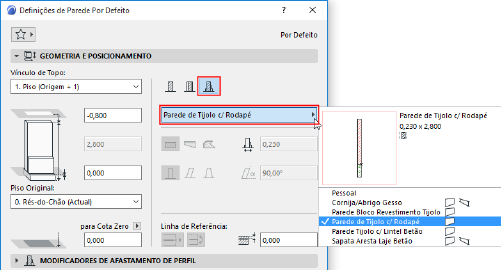

Um Perfil Complexo guardado é tratado como um atributo do elemento (p. ex., Parede ou Guarda). Os Perfis guardados aparecem na caixa de diálogo de definições da ferramenta respectiva.
Pode aplicar um perfil pessoal a qualquer elemento seleccionado no modelo, sem ter que o guardar como um atributo.
Perfis de Parede, Pilar e Viga podem ter Modificadores de Afastamento de Aresta definidos: estas arestas podem ser ajustadas individualmente ao nível dos elementos, mesmo que todos os elementos utilizem o mesmo perfil.

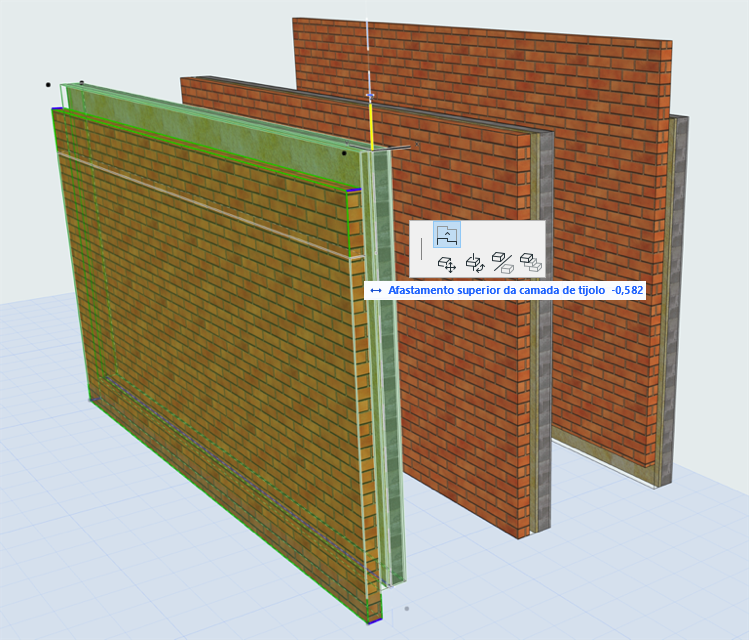

Bloquear Perfil de Parede: Afastar Revestimento de Tijolo para Cada Elemento Colocado
Estão disponíveis comandos especiais da palete de contexto especiais para alongar e rodar elementos de perfil.
Criar Perfis Complexos a partir de Elementos Paralelos
Utilizar Perfil de Pilar ou Viga em Aço Standard
