Μη διαθέσιμο στο Archicad Start Edition 2023
Χρησιμοποιήστε τον διάλογο ΜΗΥ Προτιμήσεις για να ορίσετε μία προκαθορισμένη ακτίνα καμπής για ΜΗΥ Στοιχεία, κατά μέγεθος.

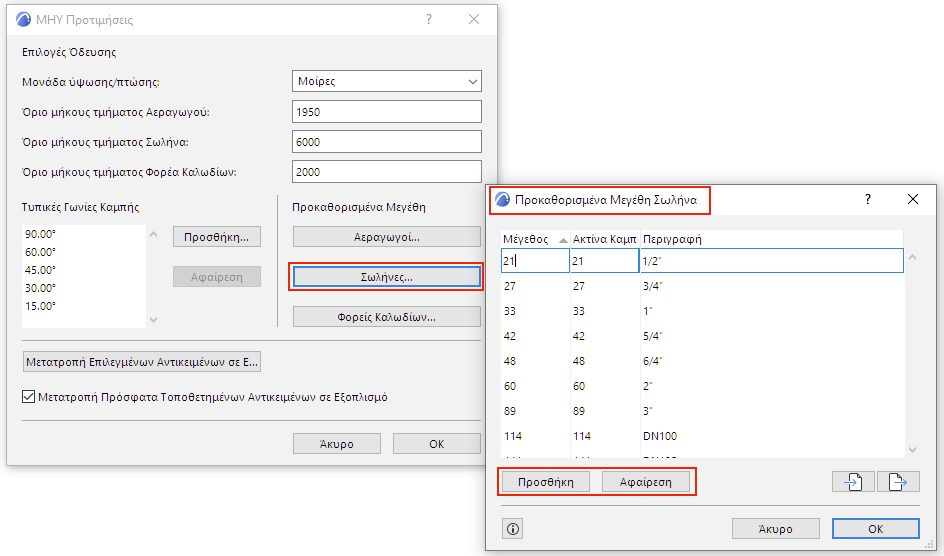

1.Ανοίξτε Επιλογές > Προτιμήσεις Μελέτης > ΜΗΥ Προτιμήσεις.
2.Κάτω από τα Προκαθορισμένα Μεγέθη, πατήστε Αεραγωγοί, Σωλήνες, ή Φορείς Καλωδίων.
3.Στο διάλογο Προκαθορισμένα Μεγέθη:
•Αλλάξτε τις τιμές Ακτίνων Καμπής για κάθε μέγεθος στοιχείου, κατά περίπτωση.
•Προαιρετικά, προσθέστε Περιγραφές.

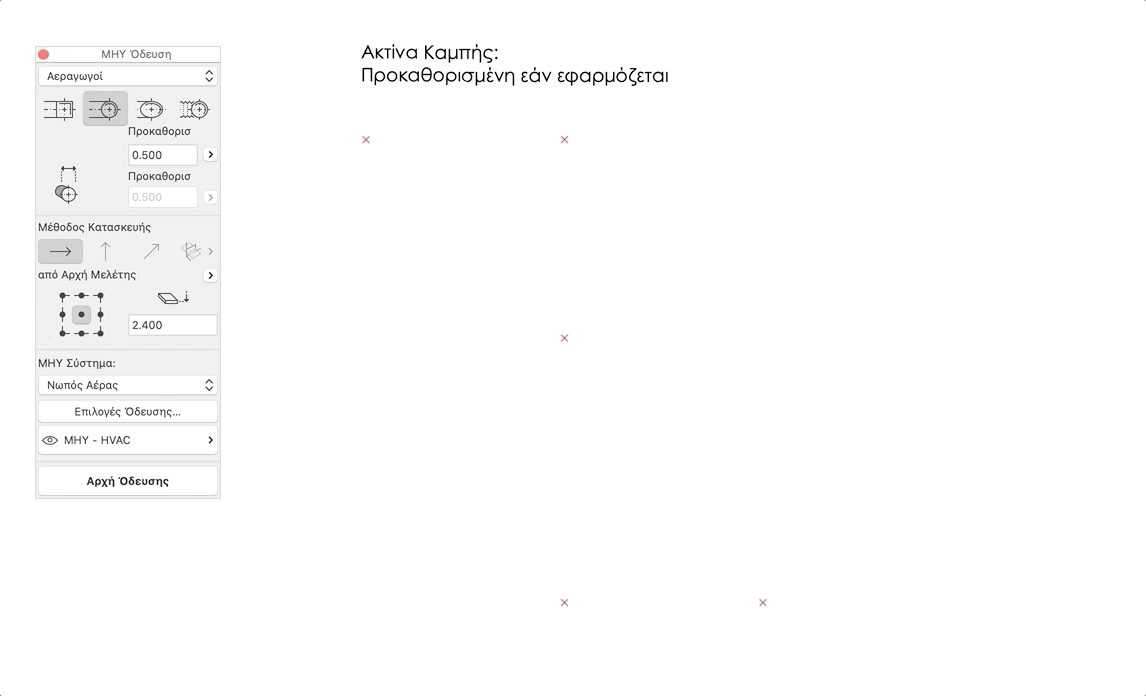

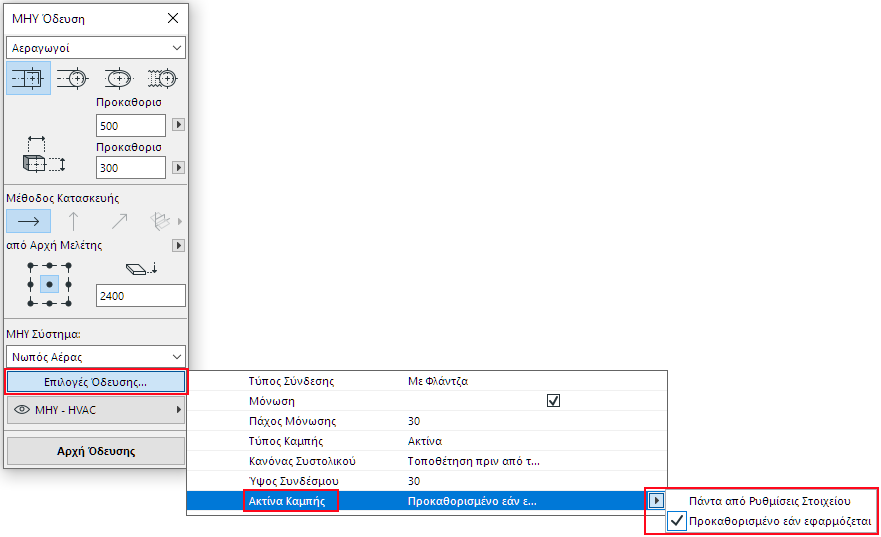

4.Για να εφαρμόσετε αυτές τις προκαθορισμένες τιμές Ακτίνων Καμπής, επιλέξτε το Προκαθορισμένη εάν εφαρμόζεται για την Ακτίνα Καμπής στις Επιλογές Όδευσης. Με αυτόν τον τρόπο, οι συνδέσεις καμπής ακολουθούν τις αλλαγές των διατομών, εντός της Όδευσης. (Δείτε επίσης: Ακτίνα Καμπής (Επιλογές Όδευσης).
Σημείωση: Πριν αρχίσετε την Όδευση, βεβαιωθείτε ότι δεν είναι ενεργό το Επεξεργασία > Ομαδοποίηση > Αυτόματη Ομαδοποίηση.
Οι συνδέσεις καμπής μεταξύ στοιχείων όδευσης θα κατασκευαστούν αυτόματα, σύμφωνα με τις Προκαθορισμένες τιμές.
Χρήση Περιγραφών

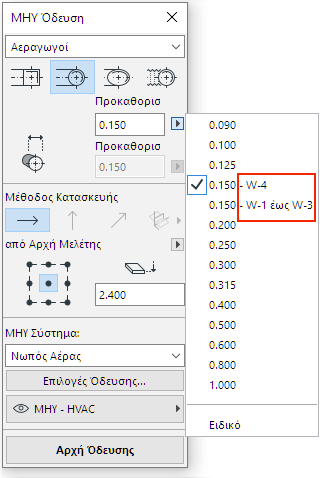

Στο παρακάτω παράδειγμα, τα μεγέθη των αεραγωγών περιγράφονται ανάλογα με τη χρήση τους. Η περιγραφή θα μπορούσε επίσης να περιλαμβάνει π.χ. πληροφορίες υλικού, ονομαστική διάμετρο, πάχος κ.λπ. Η περιγραφή εμφανίζεται επίσης στην παλέτα ΜΗΥ Όδευση. Με αυτόν τον τρόπο, μπορείτε να τυποποιήσετε τη χρήση ΜΗΥ Στοιχείων μεταξύ όλων των συνεργατών.
Συνήθως, οι αεραγωγοί άνεσης, η πυραντοχή και τα συστήματα παροχής νερού απαιτούν διαφορετικές παραμέτρους. Για παράδειγμα, εάν το σύστημα θέρμανσής σας αποτελείται από μονωμένους, γαλβανισμένους σωλήνες και το σύστημα ψύξης διαθέτει σωλήνες από ανοξείδωτο ατσάλι, θα πρέπει να έχετε δύο ξεχωριστά φύλλα Προκαθορισμένων Μεγεθών Σωλήνων για αυτά.
Εισαγωγή-Εξαγωγή Προσαρμοσμένων Μεγεθών ΜΗΥ Στοιχείου
Χρησιμοποιήστε τα κουμπιά Εισαγωγή και Εξαγωγή για να μοιραστείτε τα προσαρμοσμένα δεδομένα μεγέθους ΜΗΥ Στοιχείων σε διάταξη XML.
