Μη διαθέσιμο στο Archicad Start Edition 2023

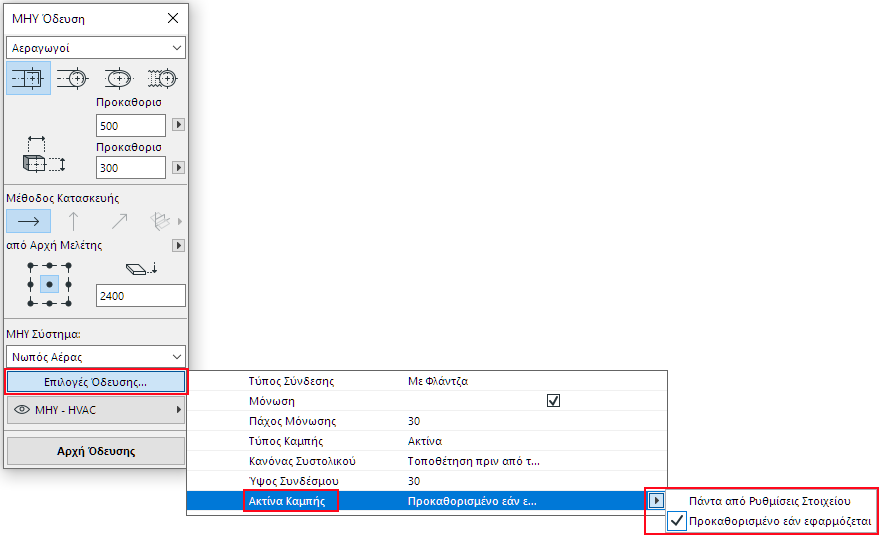

Κάντε κλικ στο Επιλογές Όδευσης από την παλέτα ΜΗΥ Όδευση.
Οι Επιλογές που κάνετε εδώ θα επηρεάσουν την επόμενη Όδευσης λειτουργία. Οι διαθέσιμες επιλογές ποικίλλουν, ανάλογα με το εάν εκτελείτε Εργασίες Αγωγών, Εργασίες Σωληνώσεων ή Καλωδιώσεις.
Τύπος Σύνδεσης
Επιλέξτε τον κατάλληλο τύπο (π.χ. Με Φλάντζα, Με Συγκόλληση, Απλό), και ένα ύψος/διάμετρο κατά περίπτωση.
Μόνωση
Κάντε κλικ στο κουτάκι τσεκαρίσματος για να προσθέσετε μία προαιρετική επίστρωση Μόνωσης στο εξωτερικό των ΜΗΥ στοιχείων που τοποθετούνται σε αυτή τη λειτουργία Όδευσης. Καθορίστε το Πάχος Μόνωσης.
Κανόνας Συστολικού
Τα Συστολικά είναι ευθύγραμμα τμήματα που τοποθετούνται αυτόματα για να εξασφαλίσουν σωστές συνδέσεις μετά από αλλαγή της γεωμετρίας τμήματος (πλάτος, ύψος, ή διατομή) εν μέσω μίας λειτουργίας Όδευσης. Όταν η αλλαγή γίνει σε μία καμπή της όδευσης, το συστολικό στοιχείο μπορεί να τοποθετηθεί είτε πριν, είτε μετά από την καμπή. Διαλέξτε την προτίμησή σας: Τοποθέτηση πριν από την καμπή ή μετά από την καμπή.
Ακτίνα Καμπής (Επιλογές Όδευσης)
Οι Καμπές τοποθετούνται αυτόματα κατά τη διάρκεια της όδευσης. Διαλέξτε μία επιλογή για να καθορίσετε την ακτίνα των καμπών σε αυτήν την όδευση:
Προκαθορισμένη εάν εφαρμόζεται
Χρησιμοποιεί την προκαθορισμένη ακτίνα καμπής για το τρέχον μέγεθος του ΜΗΥ στοιχείου. (Οι τιμές ακτίνας ορίζονται στις ΜΗΥ Προτιμήσεις, στο: Προκαθορισμένη Ακτίνα Καμπής.)
Πάντα από Ρυθμίσεις Στοιχείου

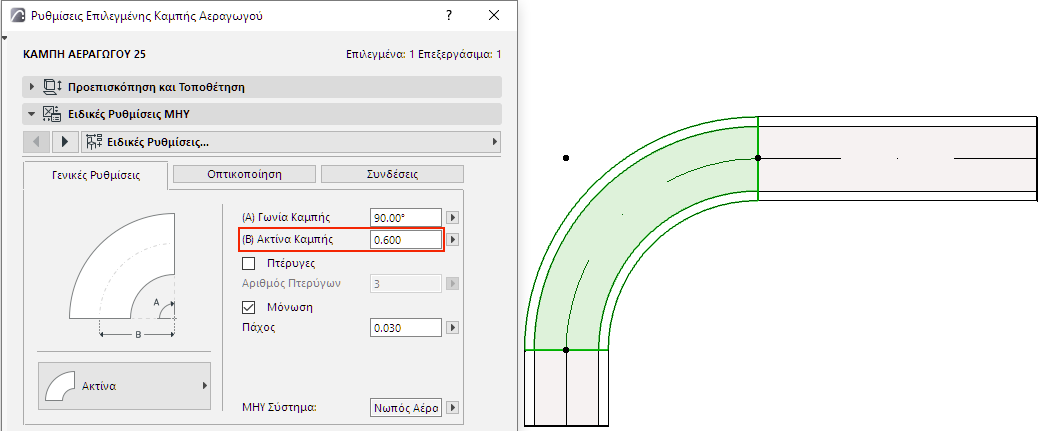

Χρησιμοποιεί την ακτίνα καμπής που ορίστηκε Προκαθορισμένες ρυθμίσεις στοιχείου του εργαλείο Καμπή:
Ακτίνα Καμπής σε μία Λειτουργία Όδευσης: Χρήση “Πάντα από Ρυθμίσεις Στοιχείου”
