Distanční asistenti - experimentální funkce

Není k dispozici v Archicadu Start Edition 2024

Pro přesné zadávání a přesouvání prvků v půdorysu můžete použít distanční asistenty, kteří nabízí dynamická pole se vzdálenostmi od "souvisejících" prvků. Distanční asistenty můžete použít jak při vkládání prvků, tak po něm.

Zapnutí Distančních asistentů

Jedná se o experimentální funkci. Abyste ji mohli používat, musíte jí zapnout v nastavení pracovního prostředí: Volby > Pracovní prostředí > Další volby > Experimentální funkce.

Viz Experimentální funkce.

Zapnutí/vypnutí Distančních asistentů

Jakmile je jsou Distanční asistenti zapnutí, můžete ji zobrazit nebo skrýt na jednom z následujících míst:

•Volby > Pracovní prostředí > Informátor a zadávání souřadnic

•Přidání tlačítka do nástrojové lišty

Zde můžete také nastavit, zda mají asistenti měřit od hrany prvků nebo od jejich referenčních čar.

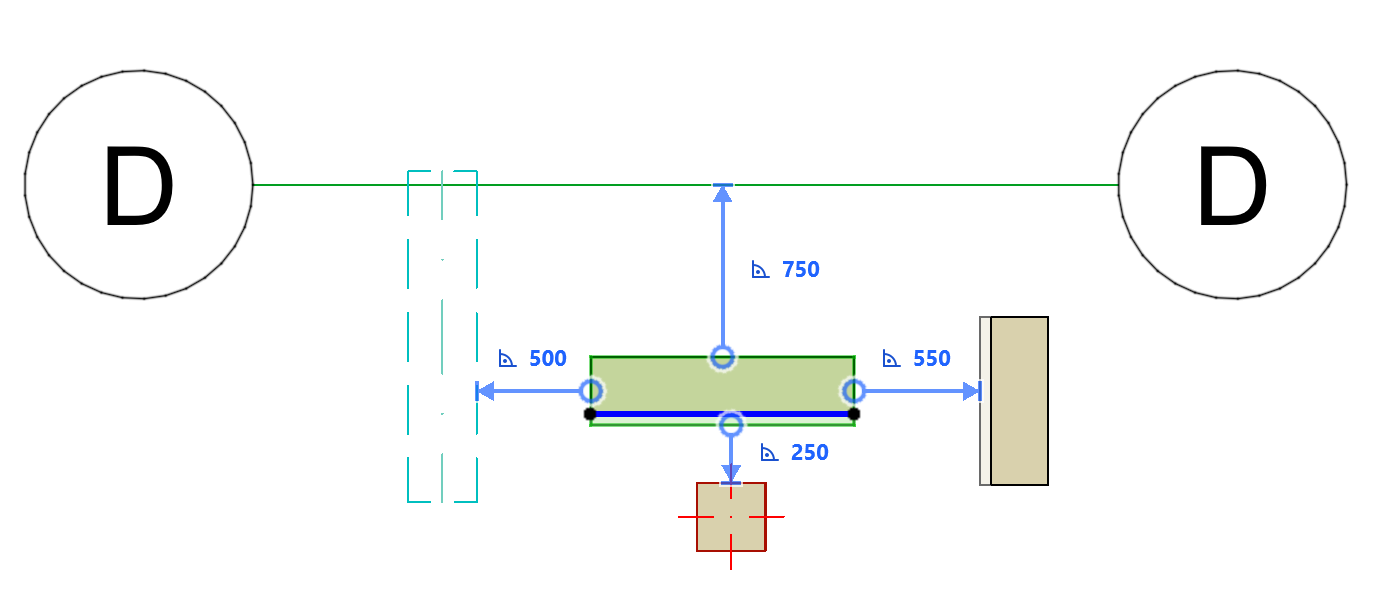

Které prvky zobrazují Distanční asistenty?

Následující "související" prvky zobrazují při úpravách nebo zadávání distanční asistenty:

•Síť (bez části se značkami)

•Zeď

•Trám

•Sloup

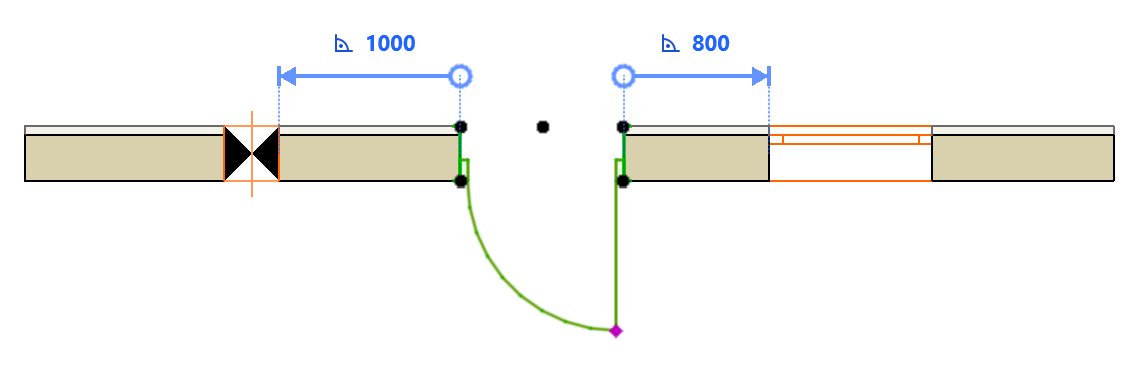

Když vyberete nebo vkládáte asociativní prvek (například dveře do zdi nebo prostup do trámu), zobrazí se distanční asistenti v logickém kontextu.

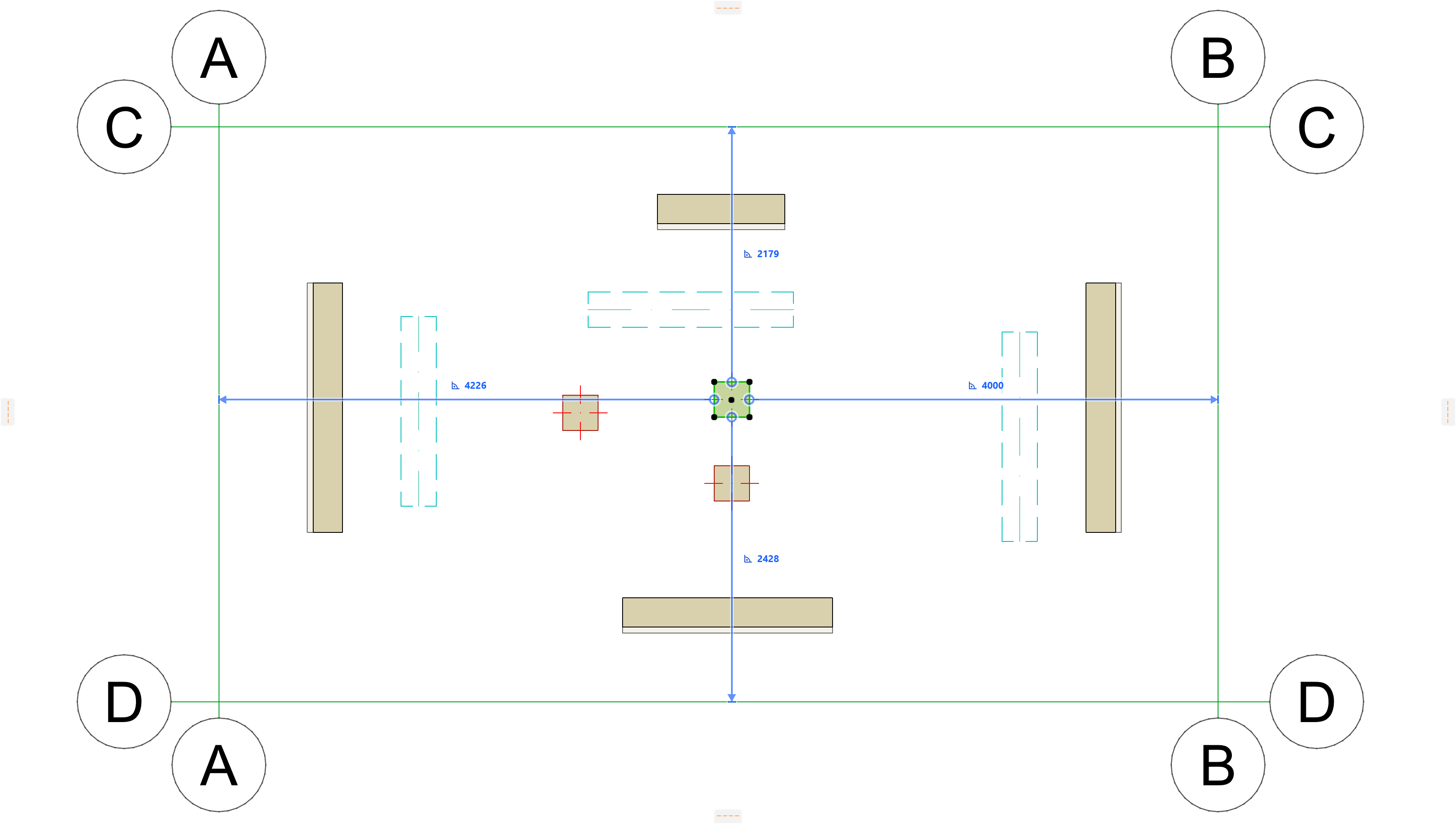

Distanční asistenti - priorita

Pokud lze jako související prvky použít více prvků (viditelných v aktuálním zobrazení), Distanční asistenti "vybírají" prvky v následujícím pořadí:

1.Čáry sítě

2.Zdi

3.Trámy

4.Sloupy

Použití distančních asistentů s vybranými prvky

Když vyberete prvek, zobrazí se Distanční asistenti se vzdálenostmi od okolních "souvisejících" prvků. (Zakřivené prvky nejsou podporovány.)

1.V půdorysu vyberte prvek jednoho z následujících typů:

•Zeď

•Trám

•Sloup

•Okno/Dveře

•Prostup

2.Upravte umístění vybraného prvku prostřednictvím Informátoru za pomoci informací v distančních asistentech.

Viz Zadávání prvků pomocí Informátoru.

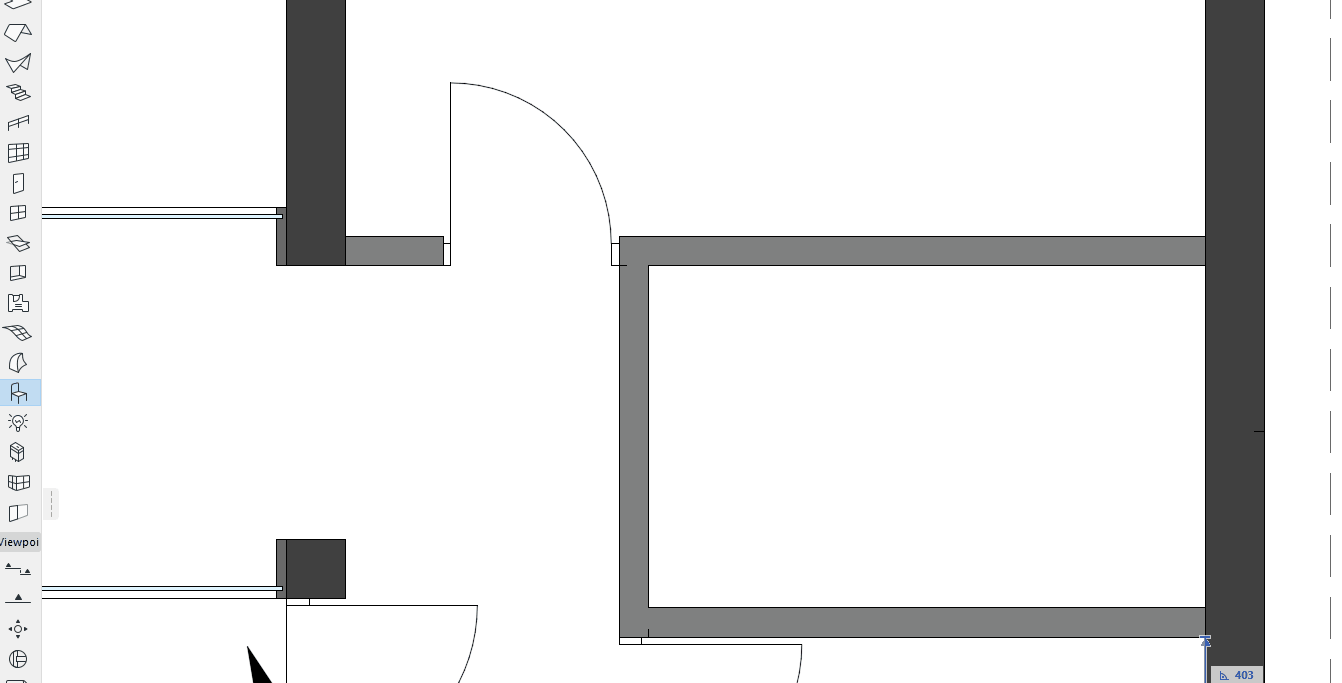

Použijte distanční asistenty při zadávání prvků

1.Aktivujte jeden z následujících nástrojů:

•Zeď

•Trám

•Sloup

•Okno/Dveře

•Prostup

2.Umístěte kurzoru pomocí Informátoru. Při zadávání se pomocí klávesnice přeneste do Informátoru a upravte hodnoty.

3.Distanční asistenti udávají kolmou vzdálenost od pozice kurzoru k okolním "souvisejícím" prvkům. (Zakřivené prvky nejsou podporovány.)

Poznámka: Zadaná pozice kurzoru je počátečním bodem referenční čáry/osy nového prvku.

Referenční čára zdi

Referenční osa trámu

Sklon konců a referenční osa sloupu

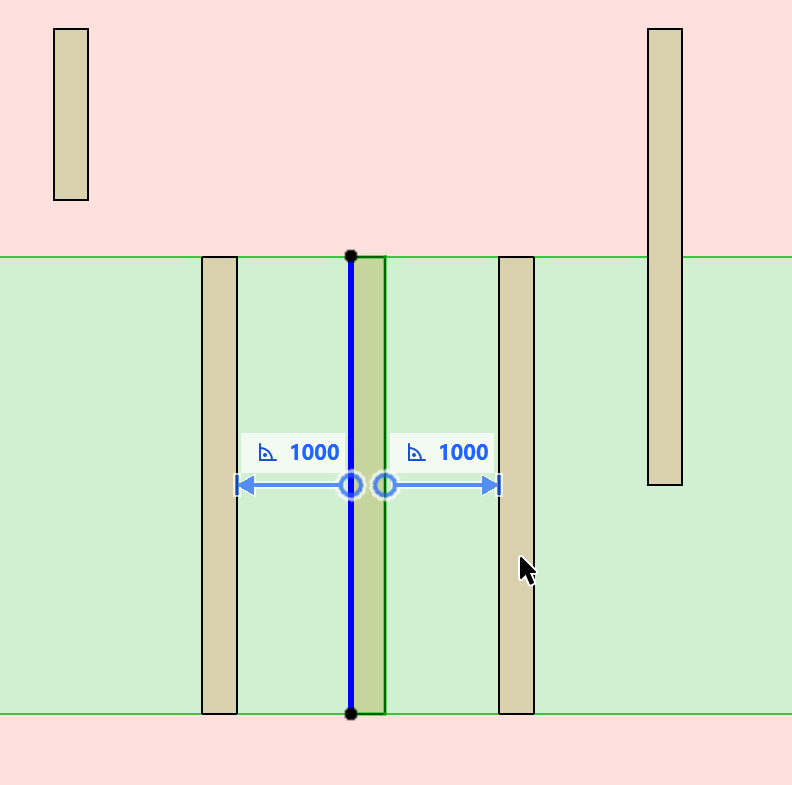

Přepojení distančního asistenta na jinou referenční hranu

Pro vybraný prvek v půdorysu můžete distanční asistenty připojit k jiné hraně.

1.Najeďte kurzorem na hrot šipky na konci čáry distančního asistenta

2.Šipka se při najetí zvýrazní

3.Klikněte na ni a můžete ji upravit

4.Klikněte na libovolnou použitelnou hranu (pokud byste prodloužili vybraného asistenta, je platná každá hrana, kterou by protínal)
