Vérifier élément de bibliothèque

Remarque : Fait partie de l’extension Library Part Maker. Voir Library Part Maker.

Vous ne pouvez pas enregistrer l’élément de bibliothèque actuel tant que vous ne l'avez pas vérifié.

Dans le volet Vérifier et enregistrer élément de bibliothèque, cliquez sur Vérifier.

La vérification est effectuée sur la surface de dessin appartenant au de l’élément de bibliothèque actuel.

Examiner les problèmes

Examinez les problèmes affichés (alertes, avertissements) qui pourraient affecter ou empêcher l’enregistrement de l’élément de bibliothèque. Corrigez tout problème qui le nécessite.

•Marque verte : Aucun problème trouvé. Vérifiez les paramètres, puis enregistrez.

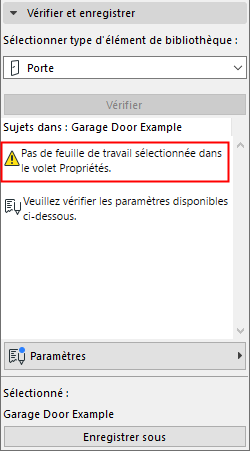

•Avertissement jaune : Attire votre attention sur une anomalie, mais ne vous empêche pas d’enregistrer l’élément de bibliothèque. Vérifiez les paramètres, puis enregistrez.

•Avertissement rouge : Il s'agit d'une erreur qui doit être corrigée avant de pouvoir continuer.

Ajuster les paramètres et les attributs

Si la vérification ne produit aucun avertissement nécessitant une correction, le contrôle déroulant Paramètres devient disponible. Vous voyez ici les paramètres et les attributs qui seront enregistrés avec l’élément bibliothèque actuel.

Les attributs (types de lignes, stylos, hachures, surfaces, matériaux de construction) sont ceux utilisés dans les symboles 2D et modèles 3D de la surface de dessin. Les noms des paramètres sont automatiquement dérivés des noms d’attribut du projet actuel.

Vous pouvez éditer les noms et les valeurs ici. La surface de dessin se souviendra des modifications apportées aux paramètres.
