Remarque : Fait partie de l’extension Library Part Maker. Voir Library Part Maker.
Définition du niveau de détail des objets MEP
|
Niveau de détail 2D sélectionné |
Niveau de détail par défaut |
Niveau de détail de substitution 1 |
Niveau de détail de substitution 2 |
Niveau de détail de substitution 3 |
|
Entier |
Entier |
Moyen |
Bas |
Boîte englobante du système 2D |
|
Moyen |
Moyen |
Bas |
Entier |
Boîte englobante du système 2D |
|
Bas |
Bas |
Moyen |
Entier |
Boîte englobante du système 2D |
|
Niveau de détail 3D sélectionné |
Niveau de détail par défaut |
Niveau de détail de substitution 1 |
Niveau de détail de substitution 2 |
Niveau de détail de substitution 3 |
|
Entier |
Entier |
Simplifié |
Schématique |
3D non affiché |
|
Simplifié |
Simplifié |
Schématique |
Entier |
3D non affiché |
|
Schématique |
Schématique |
Simplifié |
Entier |
3D non affiché |
Composants/associations supplémentaires
•Pour les Objets MEP, la représentation 3D nécessite l'utilisation de l'objet Connexion MEP (qui se trouve dans la Bibliothèque MEP > Connexion MEP) pour faciliter la connectivité automatique des Objets MEP.
•Ce composant de la Connexion MEP doit être affecté au Modèle 3D complet.
•Pour les éléments de bibliothèque de type Gaine/Débit de tuyau, il doit y avoir au moins deux Connexions MEP associées au Modèle 3D entier. Ils doivent être placés sur un même axe et orientés dans des directions opposées.

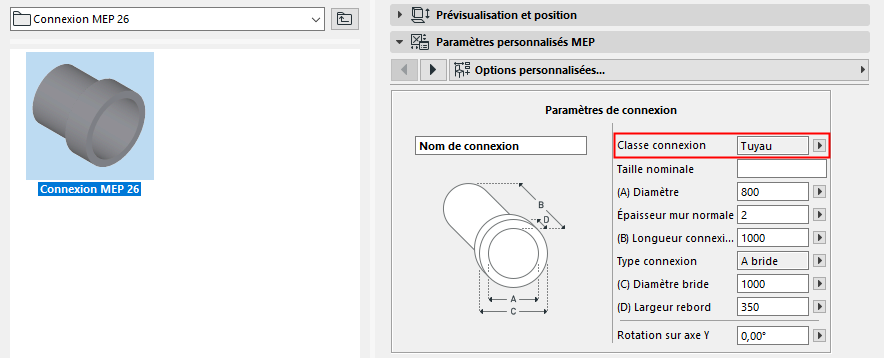

•Lors de la création d'un élément de bibliothèque MEP de type Gaine ou Tuyau, assurez-vous que le composant Connexion MEP est associé à la classe de connexion correspondante : Gaine ou Tuyau.
