Recommandations sur le niveau de détails

Remarque : Fait partie de l’extension Library Part Maker. voir Library Part Maker.

Niveau de détail recommandé pour Symboles 2D

Tenez compte de l'épaisseur du trait et de l'apparence des détails à l'échelle - des représentations 2D trop détaillées pour des échelles plus grandes peuvent être difficiles à lire.

Exemples de niveaux de détail des symboles 2D

Fenêtre : Associations de niveaux de détail bas, moyens et entiers

Porte : Associations de niveaux de détail bas, moyens et entiers

Objet : Associations de niveaux de détail bas, moyens et entiers

Niveau de détail recommandé pour le modèle 3D

La création de modèles 3D très détaillés peut entraîner un nombre élevé de polygones, ce qui peut ralentir Archicad. Voici quelques conseils pour vous aider à créer des éléments de bibliothèque sans compromettre la performance :

•Évitez de modéliser des détails lisibles à des échelles inférieures à 1:20 en général (par exemple 1:10 ou 1:5, etc.)

•Simplifiez les formes des sections de cadres/châssis ou des profils d'assemblage

•Ne modélisez pas les éléments superflus (si possible) tels que les joints de porte/fenêtre, les ferrures détaillées de porte/fenêtre, les fixations et autres éléments similaires.

•Évitez de créer un nombre excessif de surfaces courbes.

•La création de surfaces courbes avec de très petits rayons donnera lieu à des facettes multiples ; la meilleure approche consiste à les simplifier. (Un exemple typique pour l'utilisation de la simplification serait des profilés extrudés en acier/aluminium pour cadres et châssis de portes ou de fenêtres).

•Utilisez l'outil Forme (avec un plan d'épaisseur zéro) pour les éléments qui doivent apparaître sous la forme d'une seule ligne dans les Coupes (par exemple, les vitres ou les battants de porte/de fenêtre dans le niveau de détail 3D "Schématique").

Exemples de niveau de détail de modèles 3D

Fenêtre : Associations de niveaux de détail schématique, simplifié et entier

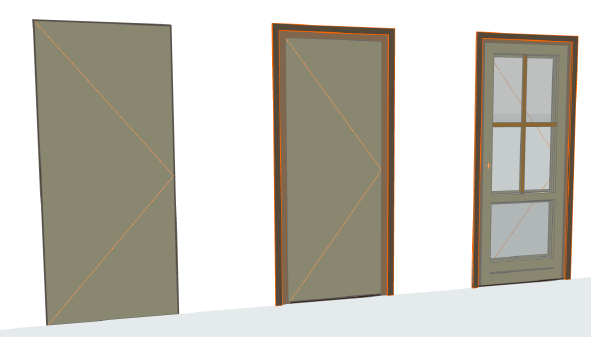

Porte : Associations de niveaux de détail schématique, simplifié et entier

Objet : Associations de niveaux de détail schématique, simplifié et entier
