Az Energiahatékonysági elemzés (PDF formátumú jelentés) bemutatása

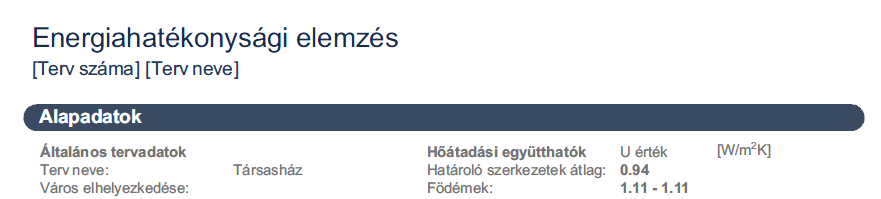

A PDF fejléce egyedi projektinformációkat jelenít meg a Fejléc/Lábléc beállítások párbeszédpanelen meghatározottak szerint.

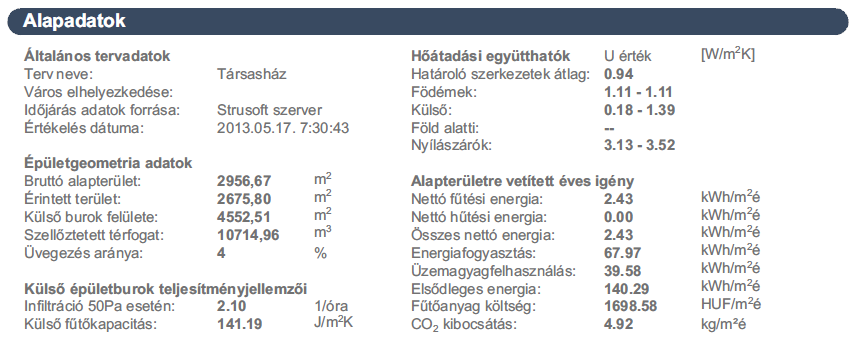

Alapadatok
A PDF Értékelési jelentés Alapadatok szakasza a legfontosabb projektadatokat jeleníti meg.
Az Általános tervadatok alatt a felhasználó által meghatározott olyan alapvető adatok találhatók, mint például a Hely és a Működési profil (lásd Kiegészítő adat hozzárendelés és bevitel). A kiértékelés dátuma is látható.
Az Épületgeometria fejezet a modellgeometria ellenőrzés eredményét tartalmazza, mint például területek, térfogat és az üvegezés aránya.
Lásd még Automatikus modell geometria és anyagtulajdonság ellenőrzés az Energetikai elemzés során.
Az Épület héjszerkezetének teljesítményadatai szakasz az általános Légáteresztést mutatja meg óránkénti légcserében (ezt légcserearánynak is nevezik – az óránként végbemenő belső térfogatlevegő-cserék száma 1/h-ban). A Külső fűtőkapacitás (az épületszerkezetek hőtárolási képességét méri a változó külső levegő-hőmérséklettel szemben) is az épület határolószerkezetének fontos teljesítménymutatója.
Szintén az Alapadatok szakaszban találhatók a Kiszámított hőátadási együtthatók minimum és maximum értékei a teljes épületre, minden épületszerkezeti csoportra és az épületburok nyílásaira vonatkozóan.
A Specifikus éves igények alatt a legfontosabb energetikai teljesítményadatok vannak felsorolva (nettó igény és a fogyasztással összefüggő bruttó adatok) – az épület egy egységterületére vetítve –, lehetővé téve különböző méretű projektek összehasonlítását.

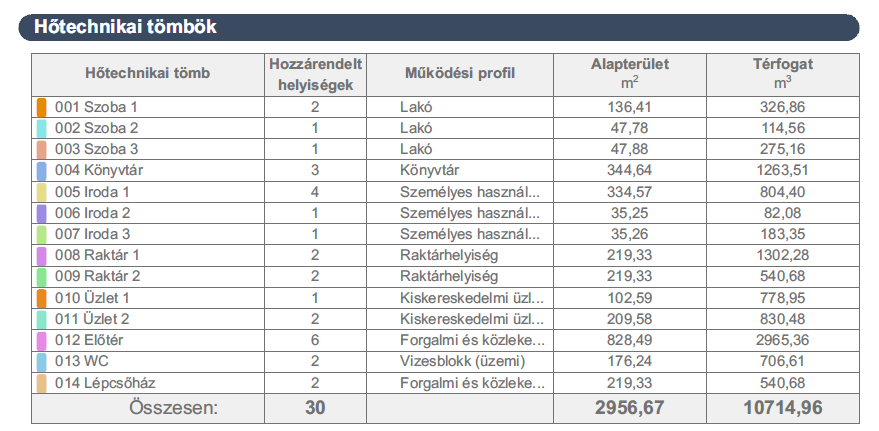

Hőtechnikai tömbök
A fejezetben található táblázatban a hőtechnikai tömbök, azok geometriai adatai és a működési profilok láthatók.

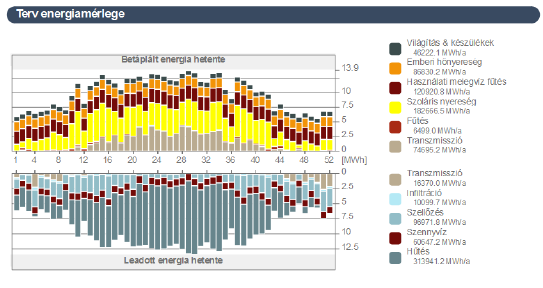

Havi energiamérleg Oszlop diagram
A Havi energiamérleg oszlopdiagram grafikusan jeleníti meg az épület által kibocsátott energia mennyiségét (a diagram alsó része), valamint az épület Betáplált energiáját: a környezetből és saját belső hőforrásaiból elnyelt energia mennyisége (a diagram felső része), havonta vagy hetente (az Energetikai teljesítmény jelentés fejezet beállításainak függvényében.)
Az Energetikai egyenleg egyenletének megfelelően – amely az épületfizika alapja – a Leadott energia és a Betáplált energia oszlopnak azonosnak kell lennie minden hónapban. A diagram függőleges tengelye az energiaskálát mutatja. A vízszintes tengely mentén az év tizenkét hónapja látható.
A Havi energiamérleg oszlopdiagram a VIP-mag számítási motor által végrehajtott óránkénti energetikai egyenleg számítások összesített eredményeit mutatja.
Energiaellátás és kibocsátástípusok
A Havi energiamérleg diagramtól jobbra azok az energiaáramok vannak felsorolva, melyek a diagram oszlopait képezik. Az energetikai egyenlegek az adott Energetikai elemzéseken megjelenő ezen összetevőinek száma és típusa a kiértékelt épületek Épületrendszerek párbeszédpaneljein található beállításaitól függnek. A megjelenített teljes éves energiaáramlási mennyiségek mértékegysége kWh/a.
Az alábbi lista felsorolja az összes energiaellátást és kibocsátási típust az alapértelmezett energiamérleg oszlopdiagramon megjelenített színeikkel egyetemben.
Ezek az energiaellátási és kibocsátási kategóriák amellett, hogy az Energetikai egyenleg megjelenítésére szolgálnak, további információkat is nyújtanak a kiértékelt projekt épületgépészeti rendszereivel (hűtés, fűtés, szellőztetési típus) és zöld energia megoldásaival kapcsolatban.
A bal oldali oszlop az energetikai egyenleg Kibocsátott energia oldalán megjelenő energiaáramokat mutatja, míg a jobb oldali oszlopban az ellátott energiatípusok vannak felsorolva. A középső oszlop olyan energiaáramokat tartalmaz, melyek megjelenhetnek kibocsátottként vagy ellátottként is az adott helyzettől függően.
A fenti táblázatban folyamatos vonalakkal bekeretezett energiaáramokhoz egy vagy több Energiaforrás bemenetére van szükség.
Lásd még Energiaforrás.

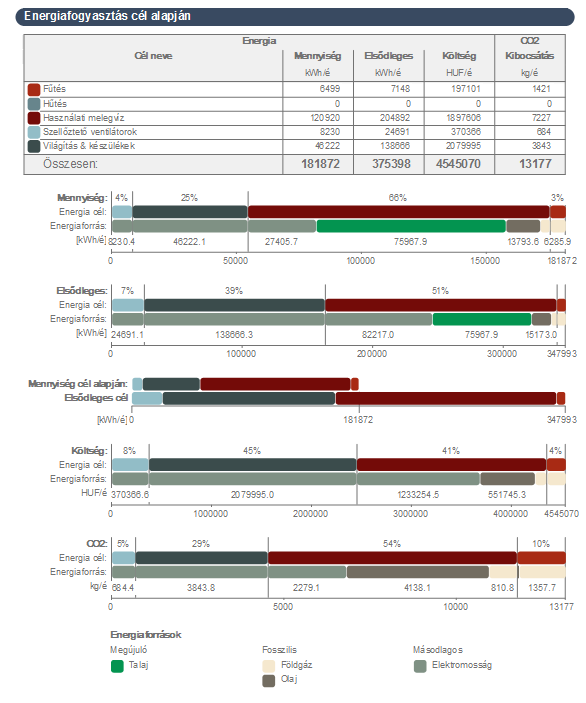

Energiafogyasztás cél alapján
Az Értékelési jelentés e szakasza két táblázatot és számos kördiagramot tartalmaz.
A táblázat bal szélső oszlopa energia Célokat sorol fel név szerint a kördiagramban használt színkódokkal együtt. A Mennyiség oszlop a nagyságrendet [pl. kWh/a] sorolja fel, míg a Költség oszlop az árat [pénznem/a] mutatja az egyes célokra egy év alatt elfogyasztott energiához. Az Elsődleges energia részletezése mellett a táblázat jobb szélső oszlopa a felsorolt energiacél-terjedelmekhez társított szén-dioxid-kibocsátásokat mutatja.
Az Energiafogyasztás cél alapján diagramok grafikusan jelenítik meg az alábbi tételeket:
•Mennyiség
•Elsődleges energia
•Költség
•CO2
egyes energiacélokhoz rendelt százalékait.
Az Elsődleges célok szerinti cél energiamennyiségek oszlopdiagram segítségével a felhasználók összehasonlíthatják az energiafogyasztás mértékét az elsődleges energiafogyasztással.
Az energiafogyasztási diagram megjeleníthető oszlop- vagy kördiagram formájában.
Lásd még Jelentésfejezet beállítások.
Elsődleges energia
Az elsődleges energiaérték a ‚közös nevező‘ a különböző energiaforrás fogyasztási típusok között az épület teljes energiafogyasztásának meghatározása során. Nemcsak az elhasznált nettó energiaforrást jelzi, hanem magában foglalja a gyártáshoz, szállításhoz és az energiaforrás nyersanyag feldolgozásához szükséges energiát is csakúgy, mint a felhasználás helyére történő szállítását. Az elsődleges energiaigény minimalizálása nagyszerű mód a tervezett épület általános teljesítményének fokozására.
Az energiaforrásokhoz rendelt elsődleges energia együtthatók az épület helyétől függően változnak.
Lásd Helybeállítások.
Az Energiaforrások együtthatói párbeszédpanelen régióspecifikus adatokat adhat meg (ha rendelkezésre állnak ilyenek) vagy kiértékelheti a tervet az Energetikai elemzés által felkínált alapértelmezett hozzárendelések használatával (a DINV-18599 szabvány alapján).

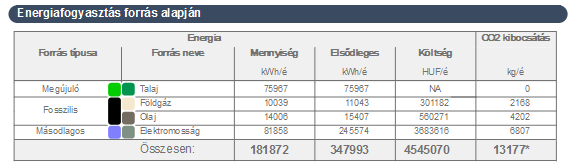

Energiafogyasztás forrás alapján
Az Értékelési jelentés e szakasza egy táblázatot és számos diagramot tartalmaz.
A táblázat bal szélső oszlopa energiaforrásokat sorol fel típus (megújuló, fosszilis és másodlagos) és név szerint a kördiagramban használt színkódjaikkal együtt. A Mennyiség oszlop a nagyságrendet [pl. kWh/a] sorolja fel, míg a Költség oszlop az árat [pénznem/a] mutatja minden egy év alatt elfogyasztott energiaforráshoz.
A táblázat jobb szélső oszlopa a felsorolt energiaforrások terjedelméhez társított széndioxid kibocsátásokat mutatja.
Az Energiafogyasztás cél alapján diagramok grafikusan jelenítik meg az alábbi tételeket
•Mennyiség
•Elsődleges energia
•Költség
•CO2
egyes energiacélokhoz rendelt százalékait

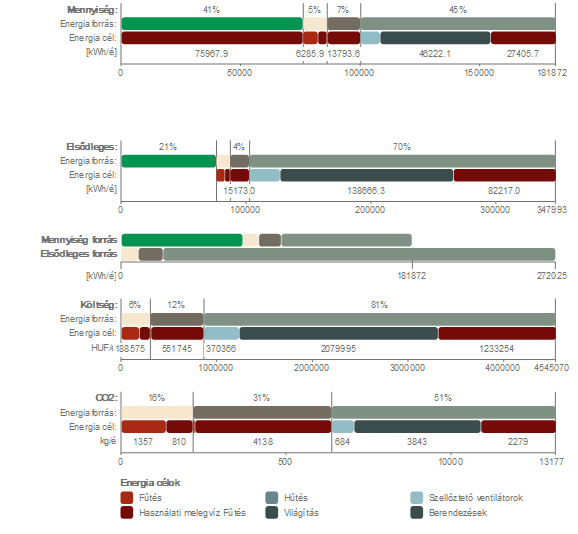

Az Elsődleges források szerinti forrás energiamennyiségek oszlopdiagram segítségével a felhasználók összehasonlíthatják az energiafogyasztás mértékét az elsődleges energia-fogyasztással.
Az energiafogyasztási diagram megjeleníthető oszlop- vagy kördiagram formájában.
Lásd még Jelentésfejezet beállítások.

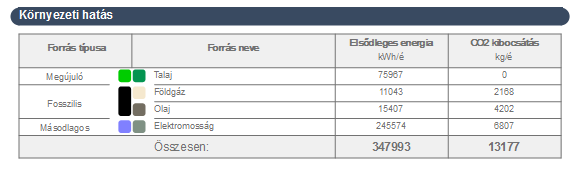

Környezeti hatás
Ez a fejezet az épület üzemeltetésének környezeti hatásait foglalja össze a szén-dioxid kibocsátás és elsődleges energia energiaforrás szerinti megjelenítésével.
