Narzędzie Wypełnienie służy do rysowania odręcznych wypełnień w projekcie - na przykład do tworzenia łat w widoku Przekroju lub Elewacji.

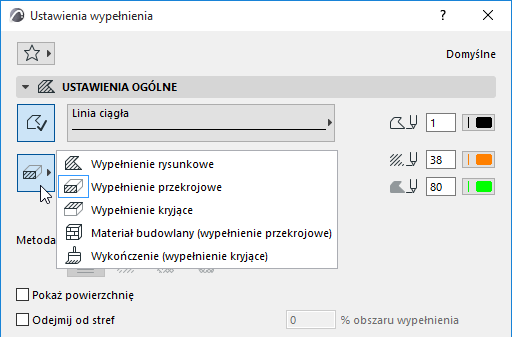

1.W ustawieniach narzędzia Wypełnienie wybierz Kategorię wypełnienia.
•Pierwsze trzy (Wypełnienie wieloboków/Wypełnienie kryjące/Wypełnienie przekrojowe) to te same kategorie, które zdefiniowano w oknie dialogowym Wypełnienie. Zobacz Kategorie wypełnienia
–Użyj kategorii, która odpowiada funkcji wypełnienia: jeśli rysujesz element na przekroju, wybierz opcję Wypełnienie przekrojowe; jeśli pracujesz na widokowym elemencie w elewacji, wybierz opcję Wypełnienie kryjące.
•Dwie pozostałe kategorie (Materiał budowlany i Wykończenie) ułatwiają dopasowanie wypełnień przekrojowych opartych na materiałach budowlanych i wypełnień kryjących opartych na wykończeniach. Zobacz poniżej.
2.Rozwijane okno Wypełnienia zawiera teraz wypełnienia tej kategorii. Wybierz typ wypełnienia (lub wykończenia albo materiału budowlanego).
3.Narysuj odręczne wypełnienie.
Materiał budowlany (wypełnienie przekrojowe)
Wykorzystuje wypełnienie przekrojowe i kolory wybranego materiału budowlanego.
W razie potrzeby, można nadpisać kolory tła i wzoru wypełnienia.
Komentarz:
–Element wypełnienia w tej kategorii w regułach Zastąpienia graficznego jest traktowany jako "Wypełnienie przekrojowe".
–W kryteriach (np. Znajdź i zaznacz lub w Zestawieniach) "Materiał budowlany - Wypełnienie przekrojowe" jest oddzielnym, specyficznym kryterium.

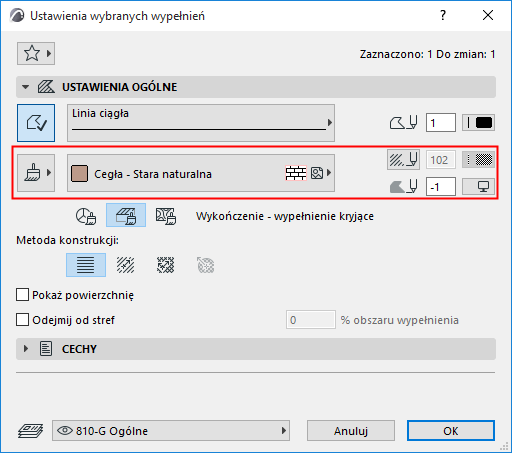

Wykończenie (wypełnienie kryjące)
1.Wybierz z rozwijanej palety typ wykończenia.
2.Wybierz, aby użyć koloru, pokrycia lub tekstury wybranego wykończenia.
Komentarz:
–Element wypełnienia w kategorii "Wykończenia" w regułach Zastąpienia graficznego jest traktowany jako "Wypełnienie kryjące".
–W kryteriach (np. Znajdź i zaznacz lub w Zestawieniach) kolor wykończenia/Pokrycie/Tekstura wypełnienia są oddzielnymi kryteriami.

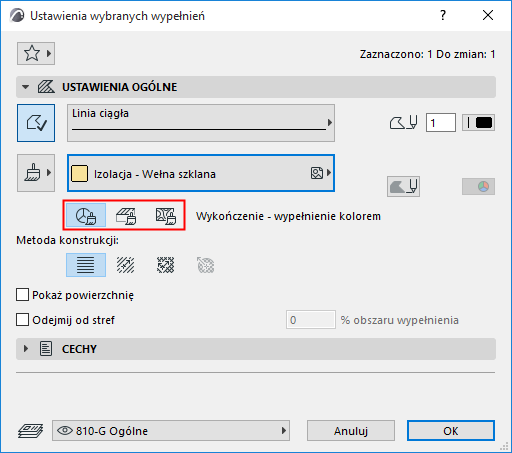

Wykończenie - wypełnienie kolorem
Używa pióra tła w kolorze wykończenia.
W razie potrzeby można nadpisać ten kolor dla poszczególnych wypełnień.
Wykończenie - wypełnienie kryjące
Wykorzystuje pióro Wypełnienia kryjącego wykończenia.
W razie potrzeby można nadpisać pióra wypełnienia i tła.

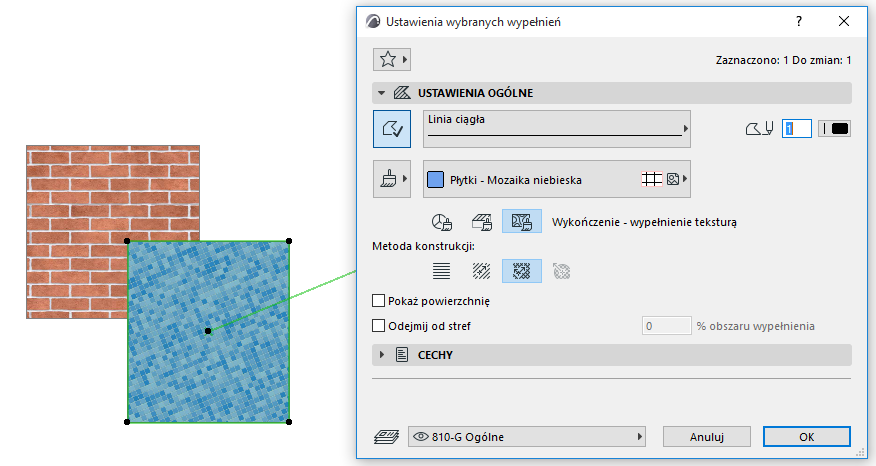

Wykończenie - wypełnienie teksturą
To wypełnienie bazuje na teksturze powierzchni. Powstaje bez wykorzystania piór.
