Ustawienia narzędzia Wypełnienie
Opis podstawowych funkcji wspólnych dla wszystkich narzędzi znajdujących się w Palecie narzędzi, patrz Praca w oknach dialogowych Ustawień Narzędzi.
Zobacz także Wypełnienie.
Jeśli edytujesz komponent wypełnienia profilu
Jeśli edytujesz wybrany komponent wypełnienia atrybutu Profilu, jedynymi dostępnymi opcjami będą: wł/wył obrys wypełnienia, typ i kolor linii przekrojowej oraz wybór typu wypełnienia (dostępne wypełnienia to Materiały budowlane dla edytowanego profilu).
Zobacz Edytuj profil złożony.
Panel Ustawień ogólnych Wypełnień
Opcje zawarte w tym panelu odpowiadają za wygląd Wypełnienia na Rzucie. Ustawienia Wypełnienia również zostaną użyte jeśli narysujesz wypełnienie w oknie Przekroju/Elewacji/RŚ lub Detali/Obszaru 2D.

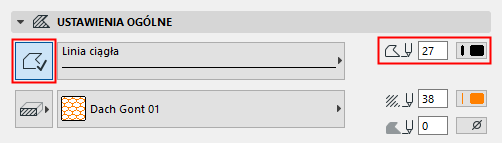

Obrys Wypełnienia
•Kliknij, aby określić obrys wypełnienia.
•Wybierz typ linii oraz kolor.

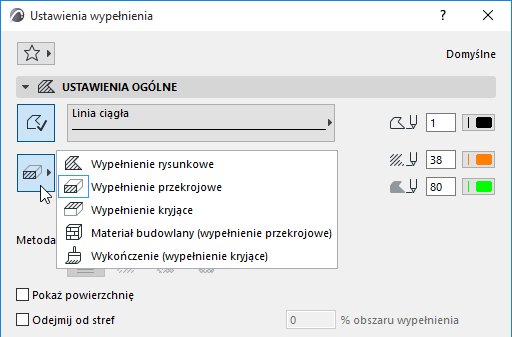

Kategoria Wypełnienia
Kliknij przycisk po lewej stronie okna Wzorek wypełnienia, aby wybrać Kategorię tego wypełnienia.
Szczegóły - zobacz Kategorie wypełnienia.
•Wybierz rodzaj wypełnienia, który będzie wyświetlany w wypełnieniu.
•Wybierz kolory piór wypełnienia i tła. W zależności od typu wypełnienia (np. opartego na Materiałach budowlanych lub Powierzchniach), mogą być dostępne pewne nadrzędne ustawienia.
Dla tła wypełnienia można również wybrać opcję przezroczystą lub kolor Tła okna.
Określ orientację kreskowania wektorowego wypełnienia (jeśli istnieje) lub wypełnienia symbolami.

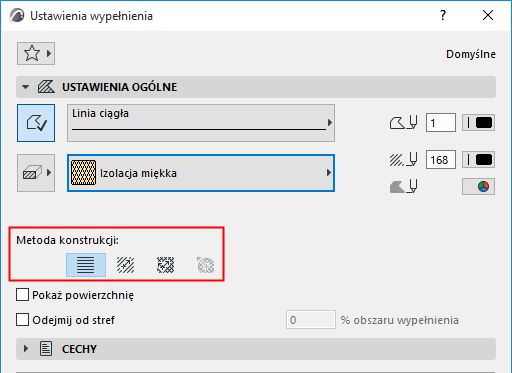

Wybierz jedną z następujących Metod konstrukcji:
•Powiąż z początkiem projektu: Wzorzec będzie zawsze powiązany z miejscem pochodzenia projektu, niezależnie od pozycji wypełnienia i obrotu.
•Powiąż z początkiem Wypełnienia: Wzór będzie zawsze zgodny z położeniem i obrotem wypełnienia. Aby zmienić początek i obrót wypełnienia, zaznacz wypełnienie i przeciągnij uchwyt wypełnienia.
•Własne zniekształcenie: Powiąż z początkiem Wypełnienia: Użyj dwóch uchwytów wypełnienia, aby zniekształcić jego orientację X/Y i skalowanie.
Aby poznać przykłady dla każdej z opcji, zobacz Metody orientacji wypełnienia.
•Zniekształcenie radialne: Graficznie dostosuj zniekształcenie koncentryczne wektora. Dostępne tylko dla wybranego wypełnienia symbolami i jedynie w następujących warunkach:
–wypełnienie symbolami było użyte jako warstwa struktury warstwowej; i
–orientacja wypełnienia warstwy została zdefiniowana jako Dopasuj do warstwy w oknie dialogowym Struktury warstwowe; i
–wybrałeś to wypełnienie symbolami po rozbiciu łukowej ściany warstwowej.
Zobacz Zniekształcenie radialne (tylko wypełnienia symbolami).
Uwagi:
–Kreskowanie wektorowe jest wyświetlane tylko po włączeniu w menu Widok > Opcje wyświetlania > Rzeczywisty wygląd wypełnienia.
– Użycie wielu zniekształconych wypełnień w projekcie może spowolnić jego przetwarzanie.
Zaznacz to pole, aby wyświetlić tekst obszaru skojarzonego z Wypełnieniem. Wstawienie tego pola następuje po narysowaniu wypełnienia.
Uwaga: Format pola powierzchni oraz wszystkich powiązanych wskaźników określony jest w oknie dialogowym Parametry tekstu wymiarowania.
Zobacz Dodaj do wypełnień opisu powierzchni.
Odejmij od stref
Zaznacz to pole, aby odjąć domyślne lub wybrane elementy Wypełnienia od Stref.
Wpisz wartość (1-100) w polu % powierzchni wypełnienie aby określić jaki procent powierzchni elementu wypełnienia zostanie odjęty od powierzchni strefy.
