Cada Layout é atribuído a um Layout Mestre.
•O Layout Mestre define o tamanho da página do Layout
•Os itens gráficos e de texto que coloca num Layout Mestre ("itens do Mestre") aparecem em cada Layout que os utiliza
Os Layouts Mestres encontram-se na pasta Mestres do Livro de Layouts.
O Archicad inclui vários modelos de Layout Mestres. Pode utilizar um destes Mestres predefinidos, ou criar um pessoal.
A maioria destas opções são definidas nas Definições de Layout Mestre.
Ver Definições de Layout Mestre.
Atribuir um Layout Mestre a um Layout
Blocos de Título Layout Mestre
Visualização dos Itens do Layout Mestre
Ver Abrir um Layout.
Para abrir o Mestre de Layout actual, faça uma das seguintes opções:
•clique com o botão direito do rato na janela Layout e utilize Abrir Layout Mestre atribuído
•utilize Documento > Livro de Layouts > Abrir Layout Mestre atribuído

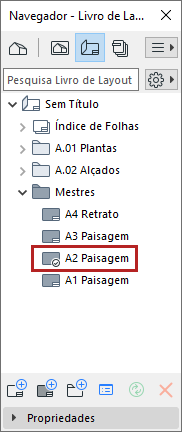

O Layout Mestre aplicado por defeito é realçado. É atribuído a cada Layout recentemente criado.
Definir um Layout Mestre Por Defeito
Seleccione o Layout Mestre no Navegador ou no Organizador, e depois leva a cabo uma das seguintes acções:
•A partir do menu de contexto, escolha Definir como Por Defeito
•Abra as Definições de Layout Mestre e verifique a caixa Definir como Por Defeito Para Novos Layouts .

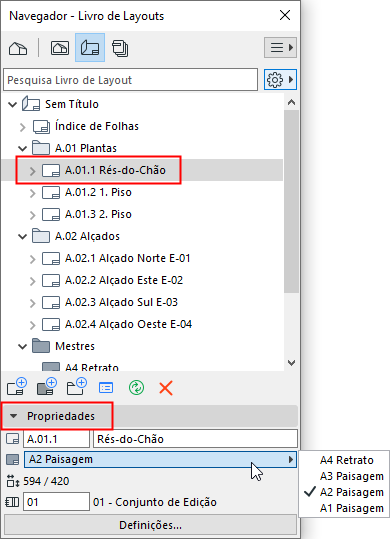

Atribuir um Layout Mestre a um Layout
Faça uma das seguintes Acções no Livro de Layouts do Navegador:
•Arraste e largue o Layout Mestre sobre um Layout
•Arraste e largue um Layout sobre o Layout Mestre
•Seleccione um Layout, e escolha outro Layout Mestre, no menu pop-up na parte inferior do Navegador, ou na caixa de diálogo de definições do Layout seleccionado.

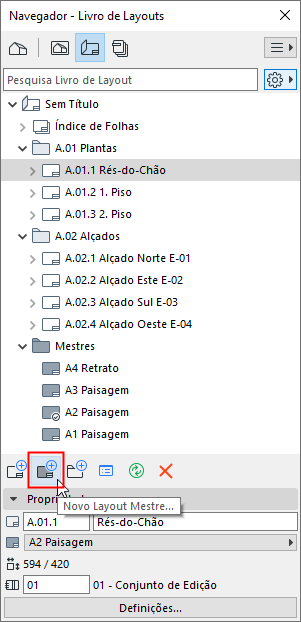

Para criar um novo Layout, leve a cabo uma das seguintes acções:
•Utilize o comando Novo Layout Mestre a partir do menu de contexto de qualquer item da Pasta Mestres do Navegador.
•Utilize o comando Documentação > Livro de Layouts > Novo Layout Mestre.
•Clique no ícone Novo Layout Mestre no Navegador ou no Organizador.
Blocos de Título Layout Mestre
Os Layout Mestre por defeito incluem os blocos de título usados frequentemente que são compostos por elementos de desenho 2D e itens de texto, incluindo o Texto Automático.
Para editar ou criar um bloco de títulos: abra o Layout Mestre e utilize as ferramentas de edição 2D e de texto para adicionar ou modificar o conteúdo.
Por exemplo, os Blocos de Títulos do Layout Mestre ilustrados abaixo incluem
•Blocos de texto com dados da empresa e do projecto,
•uma imagem de logótipo
•blocos de texto com itens de Texto Automático: dados de Desenho, Layout e Layout Mestre
|
|
|
|

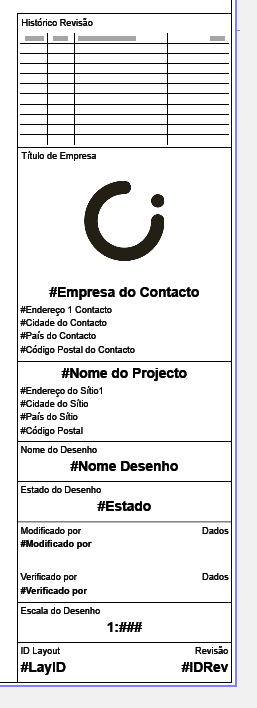

Bloco de títulos no Layout Mestre |

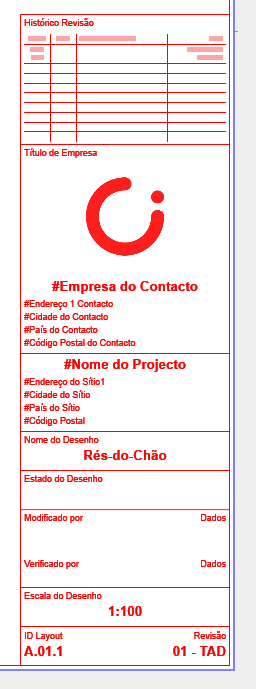

Bloco de títulos no Layout |
Ver também Texto Automático e Dados do Histórico de Revisão no Layout e nas Definições do Layout
Visualização dos Itens do Layout Mestre
Cor
Por defeito, os itens Mestre são visualizados nas suas cores originais.
Atribua uma cor uniforme em Opções > Ambiente de Trabalho > Opções de Ecrã.
Acima do Layout / Abaixo do Layout
Mostrar itens Mestre abaixo ou acima do Layout: defina isto em Definições Layout Mestre.
Ver Definições de Layout Mestre.
Ocultar Itens Principais
Para esconder a visualização no ecrã dos elementos Mestre em todos os Layouts: desactive Visualização > Opções de Visualização no Ecrã > Itens do Mestre no Layout.
