Отображение Лестниц и Ограждений на Плане Этажа: Параметры Модельного Вида
См. также Параметры Модельного Вида для Лестниц: Обзор.
Параметры Модельного Вида учитываются в 2D и в 3D при выводе Лестниц и Ограждений на экран и при печати. Они позволяют настроить уровень детализации Лестниц в окнах Разрезов, Фасадов и в 3D, а также управлять отображением в 2D (на Планах Этажей и Планах Потолков).
Диалог Параметров Модельного Вида содержит две панели с элементами управления отображением Лестниц и Ограждений.

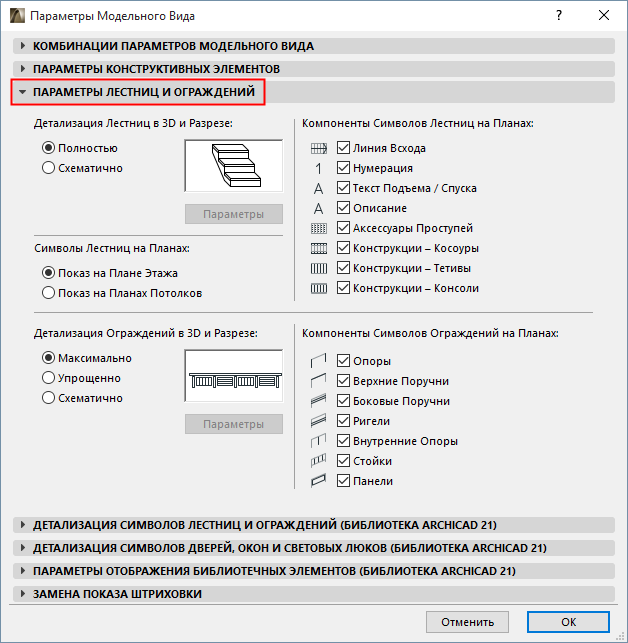

Параметры Лестниц и Ограждений
Доступ к этой панели можно получить при помощи команды меню Документ > Модельный Вид > Параметры Модельного Вида.

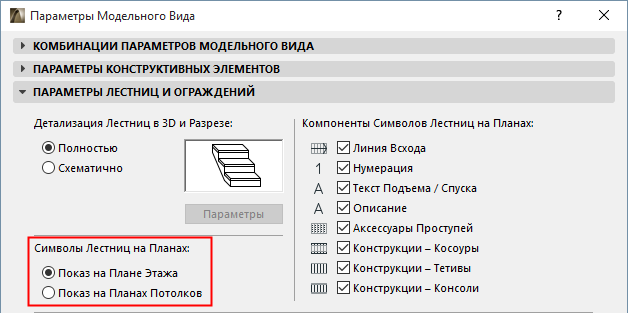

Лестницы: Выбор Показа на Плане Этажа или Показа на Плане Потолков
Для переключателя Символов Лестниц на Планах: выберите “Показ на Плане Этажа” или “Показ на Планах Потолков”.
Каждая Лестница имеет две группы настроек (в диалоге Параметров Лестницы), определяющих отображение этих двух типов символов. Переключение этого Параметра Модельного Вида (Символов Лестниц на Планах) управляет применением данных настроек в Модельных Видах.
См. также Показ на Плане Этажа/Показ на Планах Потолков (Параметры Лестницы).

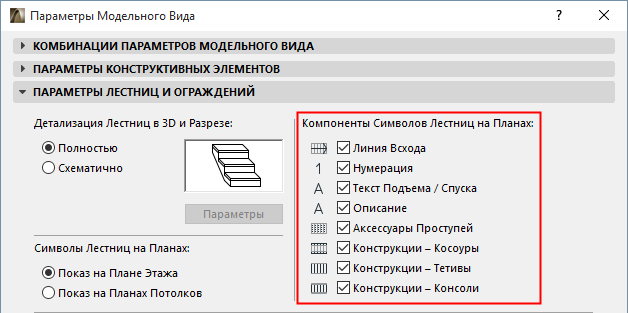

Показ Компонентов Символов Лестниц (по Параметрам Модельного Вида)
Маркеры, находящиеся в диалоге Параметры Модельного Вида > Параметры Лестниц и Ограждений, управляют отображением элементов Символов Лестниц в Модельных Видах.
Эти настройки можно заменить в диалоге Параметров каждой отдельной Лестницы.
См. Параметры Лестницы: Компоненты Символа.

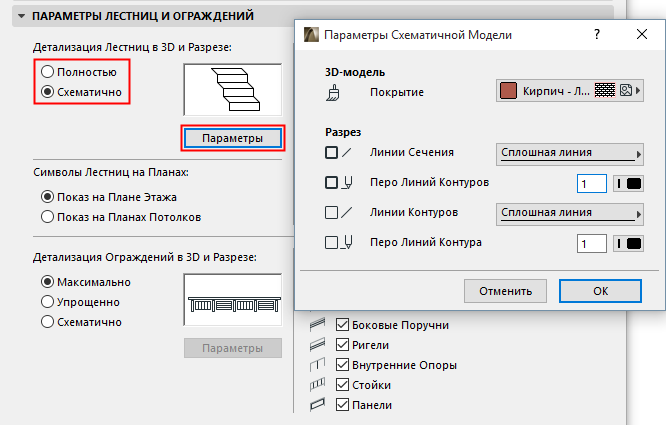

Детализация Лестниц в 3D и Разрезе
Установите переключатель в положение Полностью или Схематично для настройки отображения на экране и вывода Лестниц в окнах Разрезов/Фасадов, в 3D и 3D-документов (включая режим Редактирования).
•В режиме Полной детализации детально отображаются все 3D-подэлементы Лестниц.
•В Схематичном режиме верхние поверхности ступеней отображаются в виде контуров.
•Выбрав Схематичное отображение, нажмите кнопку Параметры, чтобы настроить линии и покрытия, которые используются для показа Лестниц в 3D и в окнах Разрезов.

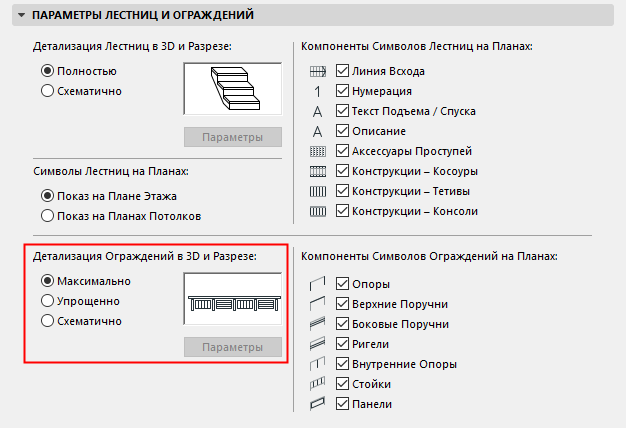

Детализация Ограждений в 3D и Разрезе
•В режиме Полной детализации детально отображаются все 3D-подэлементы Ограждений.
•В Упрощенном режиме все 3D-элементы Ограждений отображаются упрощенно, а подэлементы представляют собой габаритные контейнеры.
•В Схематичном режиме отображается только поверхность, соответствующая пути Ограждения.

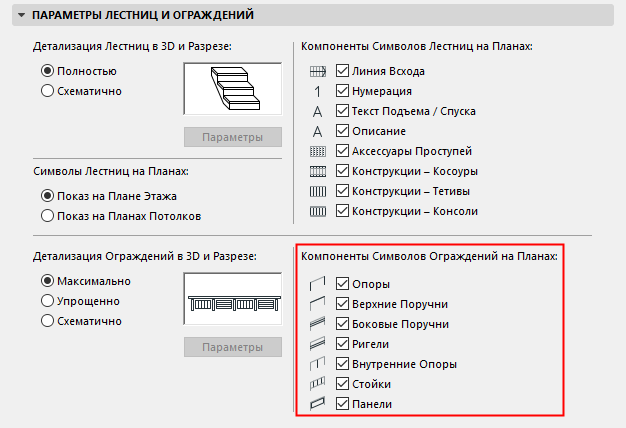

Управление Отображением Компонентов Символов Ограждений на Планах
При помощи этих маркеров можно настроить отображение компонентов символов Ограждений на Плане Этажа.
Для индивидуальной настройки Символов Ограждений выполните следующие действия:
1.В диалоге Параметров Ограждения выберите Специальное Отображение Компонентов и Уровень Детализации. См. Отображение Компонентов и Уровень Детализации.
2.Затем в диалоге Параметров Компонента воспользуйтесь маркерами Видимых и Невидимых Линий, чтобы настроить показ 2D-символа Компонента.
Примечание: Настройки отображения на уровне компонентов учитываются только при выборе Специального Отображения Компонентов и Уровня Детализации в диалоге Параметров Ограждения.

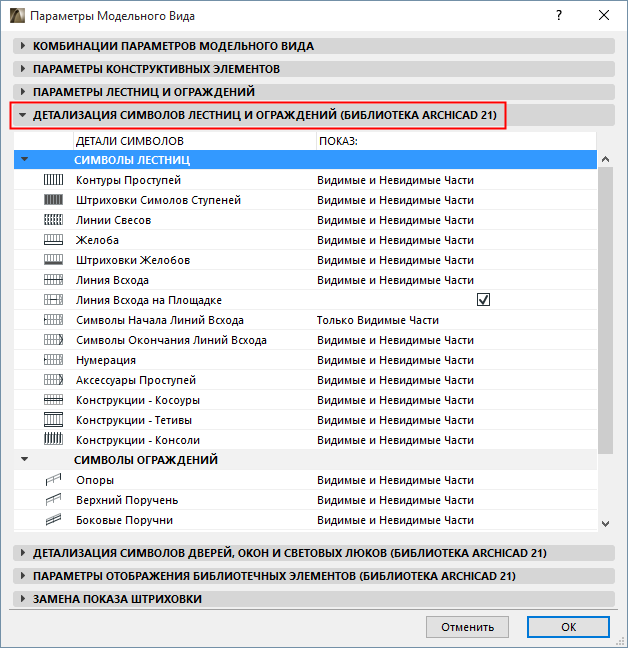

Уровень Детализации Символов Лестниц и Ограждений
Доступ к этой панели можно получить при помощи команды меню Документ > Модельный Вид > Параметры Модельного Вида.
Настройте Уровень Детализации каждого компонента Символа:
Примечание: В этот список включаются лишь те Компоненты, которые были активированы списках "Компонентов Символов", находящихся в панели Параметров Лестниц и Ограждений.
•Нет
•Только Видимые Части
•Только Невидимые Части
•Видимые и Невидимые Части
Для “Видимых Частей” Лестниц используется выбранный в Параметрах Лестницы тип "Видимой" линии (как правило, сплошная линия).
Для “Невидимых Частей” Лестниц используется выбранный в Параметрах Лестницы тип "Невидимой" линии (как правило, штриховая линия).
См. Настройка Реквизитов для Каждого Компонента Символа Лестницы.
Видимые части обычно располагаются ниже Линии Разрыва, а Невидимые части - выше.
