Показ на Плане Этажа/Показ на Планах Потолков (Параметры Лестницы)

Следующие элементы управления, находящиеся в диалоге Параметров Лестницы, позволяют настроить отображение Лестниц на Плане Этажа и на Планах Потолков.

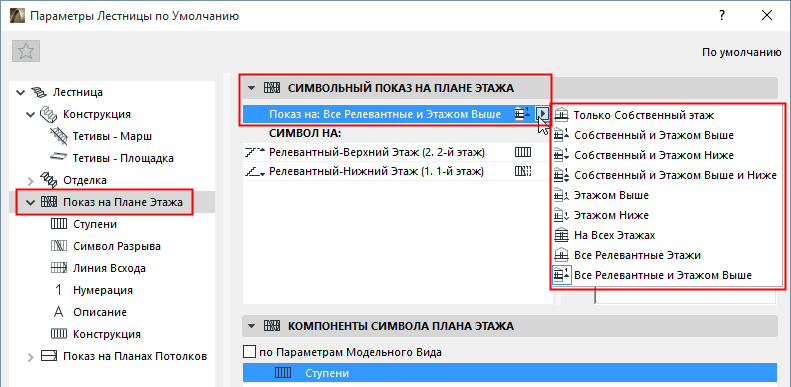

Показ на Этажах

Воспользуйтесь выпадающим списком, чтобы выбрать Этажи, на которых должен отображаться 2D-символ Лестницы.

Выбранный вариант (например “Все Релевантные и Этажом Выше”) отображается в расположенном ниже списке "Символа".

Релевантный Этаж

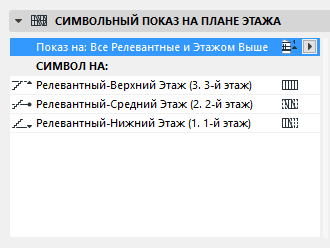

Релевантными называются все те Этажи, через которые проходит Лестница. Многоэтажные Лестницы могут иметь, например:

•Релевантный Нижний Этаж;

•Один или несколько Промежуточных Релевантных Этажей;

•Релевантный Верхний Этаж.

Символ На (Отображение Лестницы на Каждом Этаже)

При помощи списка Символ На выберите каждый Этаж и настройте отображение на нем символа Лестницы.

•Символ Разрыва: с Символом Разрыва или без него

•Реквизиты Видимый и Невидимый: Настройте реквизиты Показа частей Лестницы. Набор реквизитов (видимых и невидимых частей) настраивается для каждого компонента символа на странице его собственных параметров. См. ниже.

Окно предпросмотра упрощает настройку 2D-отображения Лестниц на каждом этаже.

Примеры Символов Лестниц

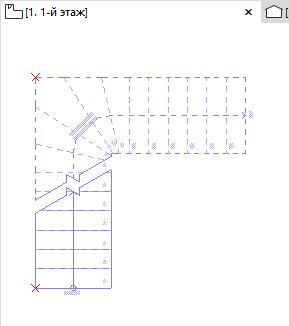

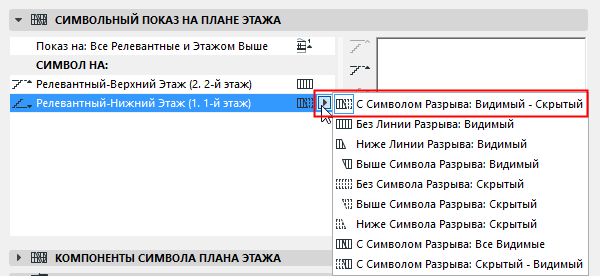

Символ Лестницы на Первом Этаже: С Символом Разрыва, используется Видимый Тип Линий для Низа и Невидимый - для Верха

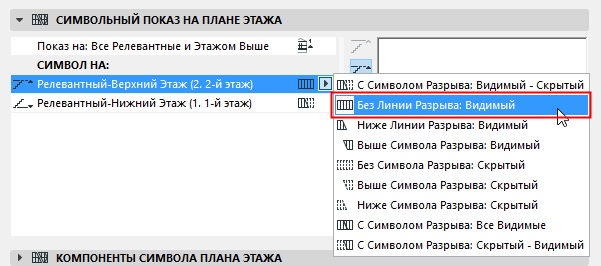

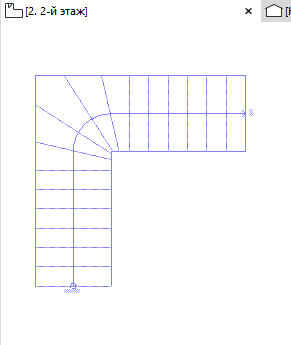

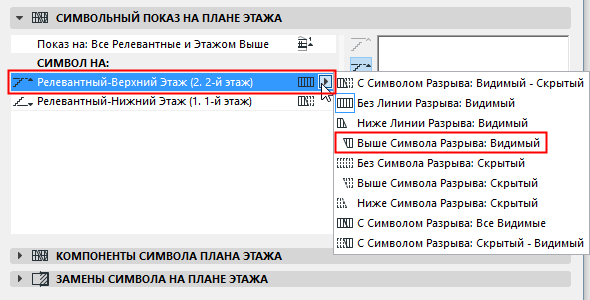

Символ Лестницы на Втором Этаже: Без Символа Разрыва, используется Видимый Тип Линий

Для настройки многоэтажных Лестниц можно применять дополнительные Символы с несколькими Символами Разрыва.

См. также Релевантный Этаж.

На заданном Этаже может отображаться только часть Лестницы, находящаяся между Символами Разрыва.

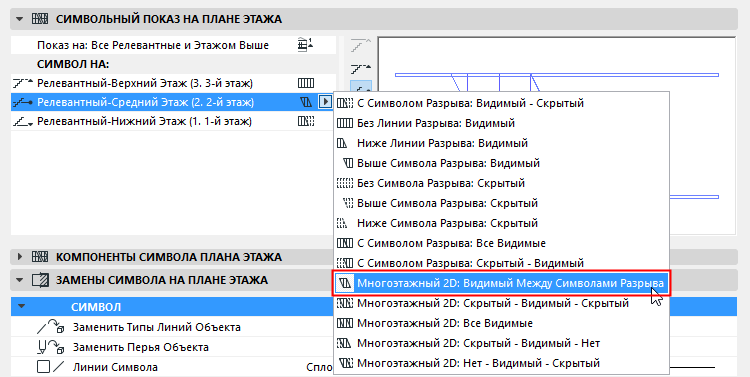

Символ Лестницы на Промежуточных Этажах: Показ Только Между Символами Разрыва

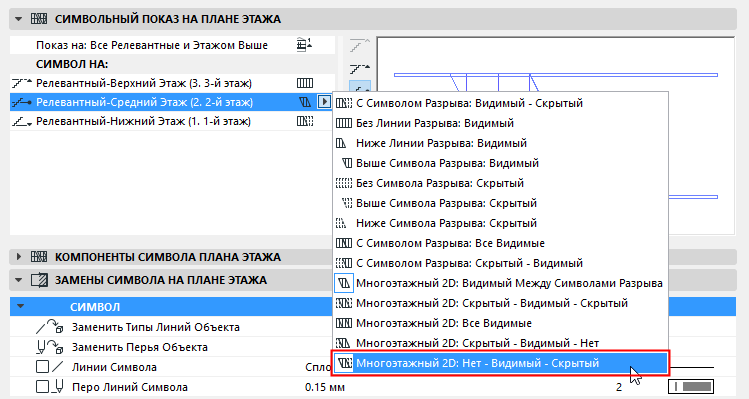

Символ Лестницы на Промежуточных Этажах: Нет (ниже Символа Разрыва 1) - Видимый (Между Символами Разрыва)
- Невидимый (Выше Символа Разрыва 2)

Параметры Лестницы: Компоненты Символа

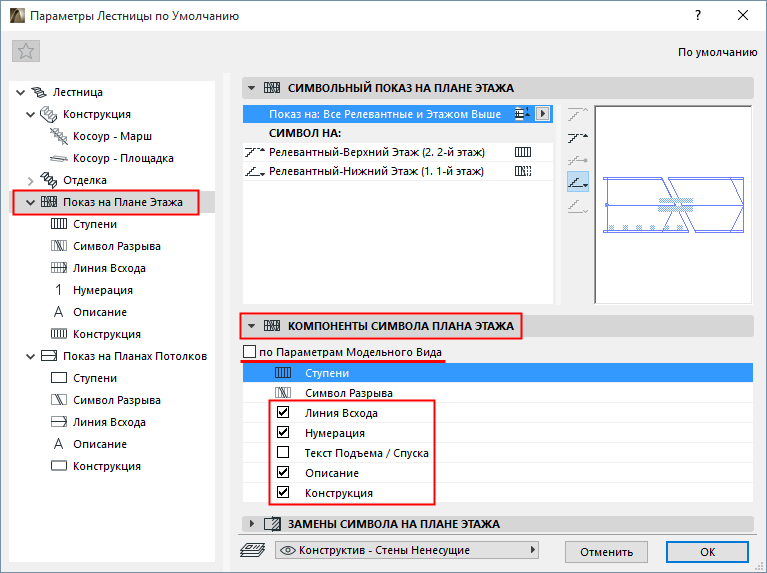

Эти элементы управления, находящиеся в диалоге Параметров Лестницы, позволяют настроить отображение Лестниц на Плане Этажа и на Планах Потолков.

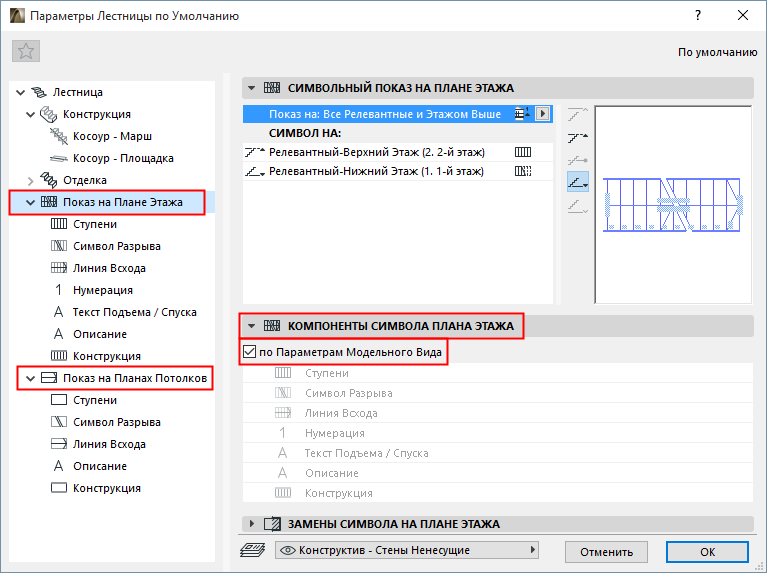

Компоненты Символа: по Параметрам Модельного Вида

Активируйте этот маркер, чтобы отображение компонентов 2D-символа Лестницы определялось настройками ПМВ (Документ > Модельный Вид > Параметры Модельного Вида).

См. Показ Компонентов Символов Лестниц (по Параметрам Модельного Вида).

Компоненты Символа: Настройка в диалоге Параметров Лестницы

Деактивировав маркер “по Параметрам Модельного Вида”, можно выполнить индивидуальную настройку показа компонентов символа. Отключить показ Ступеней и Символа Разрыва нельзя.

Например, вы можете если в одном и том же виде присутствуют уже существующая и новая Лестницы, то для существующей Лестницы может потребоваться задать более низкий уровень детализации.

Выберите эту Лестницу, откройте диалог ее Параметров и деактивируйте маркер по Параметрам Модельного Вида.

В расположенном ниже списке деактивируйте маркеры тех компонентов, которые требуется скрыть (например, Описание и Нумерация).

Примечание: Лестницы со специальными настройками показа их компонентов всегда отображаются в соответствии с этими настройками (без учета действующих Параметров Модельного Вида!

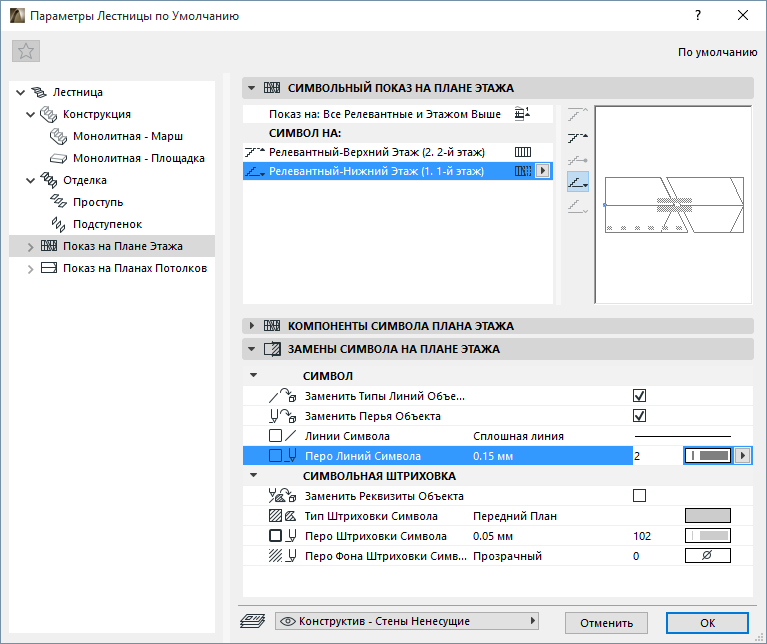

Параметры Лестницы: Замены Символа

Эти элементы управления доступны в диалоге Параметров Лестницы на страницах Показа на Плане Этажа и Показа на Планах Потолков. Данные настройки не зависят от Параметров Модельного Вида.

Они позволяют изменить способ отображения всего 2D-символа Лестницы (линий, перьев, штриховки).

•Для замены Линий/Перьев/Штриховок активируйте соответствующий маркер Замены, а затем настройте параметры реквизита.

Настройка Реквизитов для Каждого Компонента Символа Лестницы

Выберите компонент Символа (Символ Разрыва, Линию Всхода и т.п.) в иерархическом списке Параметров Лестницы, чтобы получить доступ к настройкам его реквизитов.

Для каждого Компонента Символа:

•Выберите из выпадающего списка его тип.

•В расположенной ниже панели настройте реквизиты отображения его Видимых и Невидимых частей.

См. также Видимые и Невидимые Части.

•Результаты изменения настроек можно увидеть в окне предварительного просмотра.

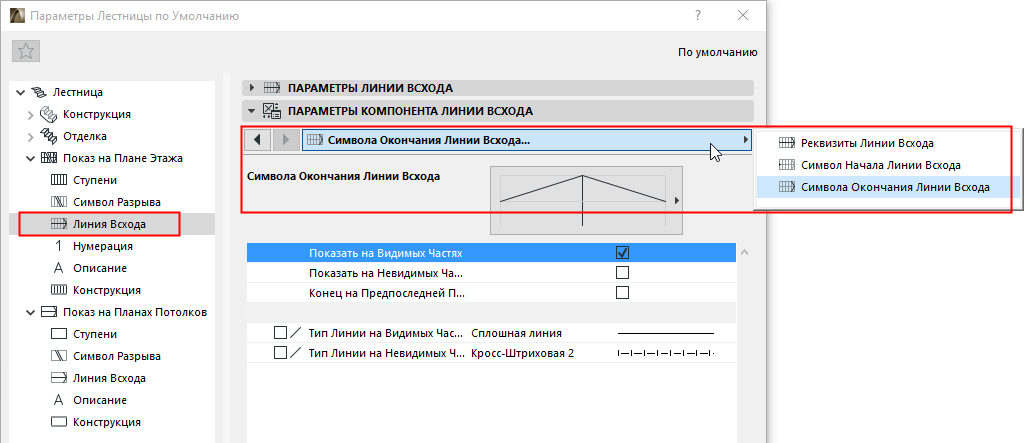

Обратите внимание на дополнительные вкладки параметров Линии Всхода:

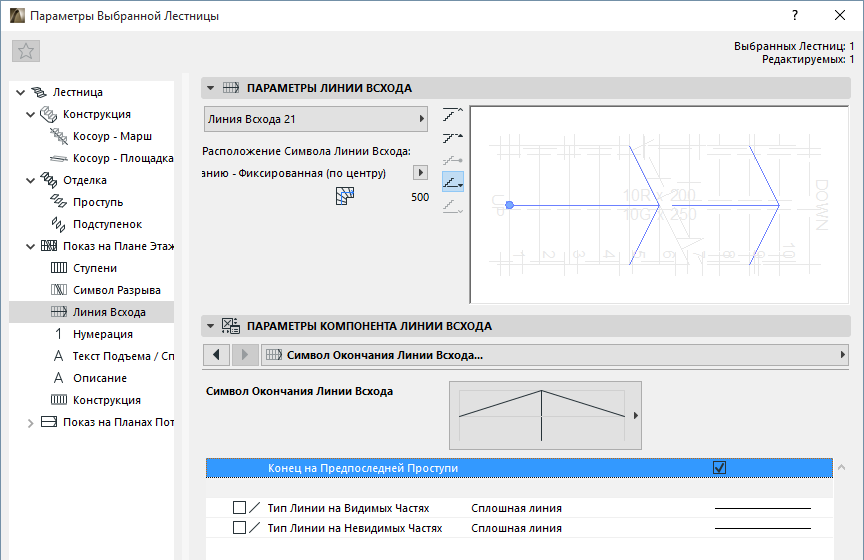

Символ Окончания Линии Всхода: Конец на Предпоследней Проступи.

При активации этого маркера Линия Всхода оканчивается на предпоследней Проступи.

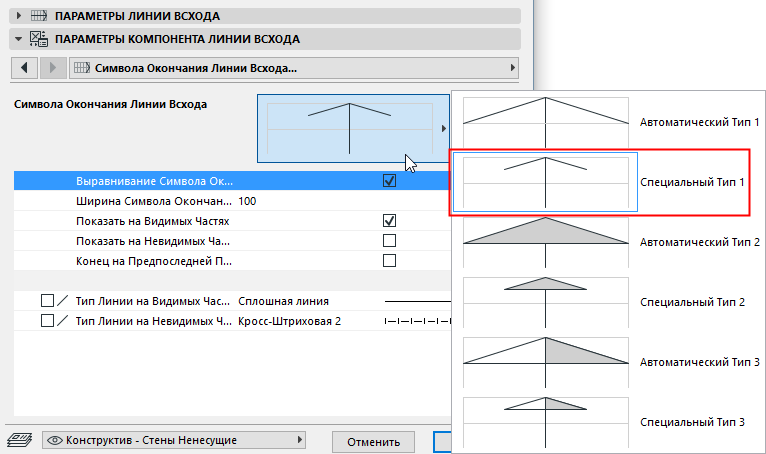

Символ Окончания Линии Всхода: Редактирование Высоты/Ширины Стрелки

Выбор для символа Окончания Линии Всхода "автоматического типа" означает, что габариты стрелки будут совпадать с габаритами Проступи.

Чтобы отредактировать размеры стрелки, выберите один из Специальных символов. Размеры стрелки можно также изменить графически в режиме Редактирования.

См. также Отредактировать Стрелку Линии Всхода. и Редактирование Расположения Линии Всхода.

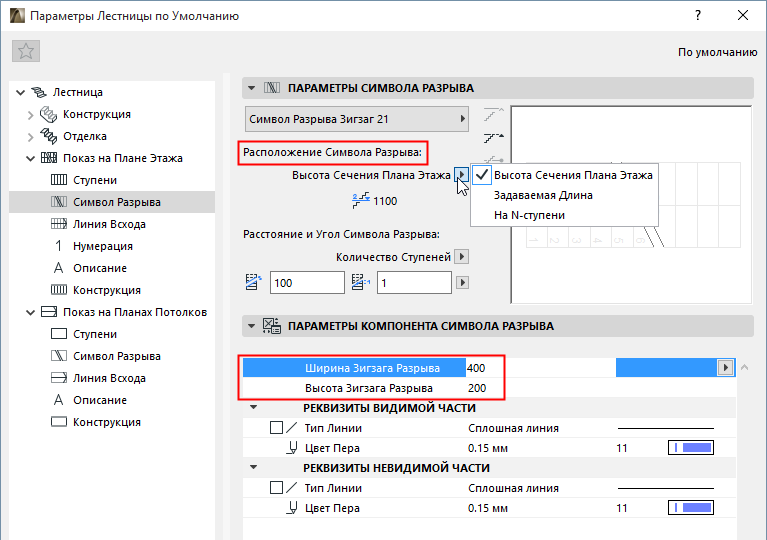

Символ Разрыва: Настройка Расположения

Эти элементы управления предназначены для выбора Символа Разрыва (например, Зигзаг), а также настройки его расположения и реквизитов.

Символ Разрыва можно настроить графически, выбрав его в режиме Редактирования (показ Символа).

См. также Отредактировать Символ Разрыва;.

Символ Нумерации: Показ Нумерации на Этажах

Эти элементы управления предназначены для настройки отображения Нумерации ступеней Лестницы (включая зависимость от Этажей).

Количество Подступенков: По умолчанию в символе Лестницы отображается количество Подступенков (выбран вариант "Нумерация - Подступенки”). Можно также выбрать отображение Нумерации Проступей.

Расположение и ориентацию цифр можно настроить графически, выбрав их в режиме Редактирования (показ Символа).

см. Редактирование Элементов Нумерации Ступеней

Символ Конструкции

Эти элементы управления позволяют настроить 2D-отображение Конструкций Лестницы (Маршей и Площадок).

Примечание: Компоненты Конструкций Лестницы выбираются при помощи иерархического списка в Параметрах Лестницы (уровень Конструкции. См. Конструкции Маршей и Площадок.

•Для разных типов Конструкций (Консолей, Косоуров и Тетив) доступны различные реквизиты.

•Монолитные конструкции не имеют реквизитов 2D-символа.

•Наборы реквизитов Видимых и Невидимых частей конструкций могут различаться.
