交集的最佳实践:概念设计阶段

在这个阶段,您常常只能估计最终的结构是什么。对于最大弯曲性,为避免作为设计的建模错误发生变化 (例如,结构被放置或复合层被编辑),尝试下列措施:

使用最少两个复合层的复合板

这样,您可以将饰层添加到结构的两边,没有细节错误之忧。

注意:在早期的设计阶段,如果整体结构的顶部被认为是核心顶部,那么由单一外皮组成的复合层也有效)

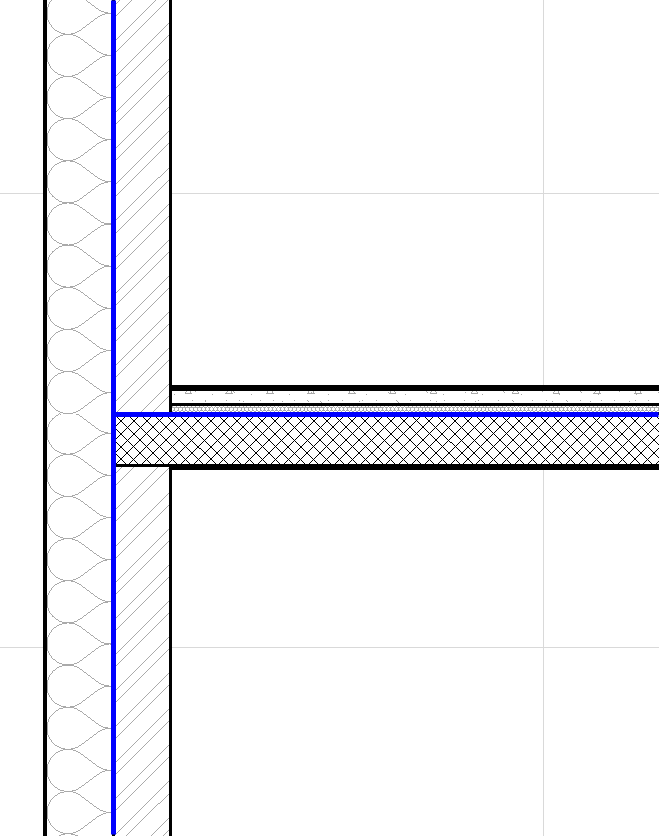

始终使用墙参考线

沿参考线翻转墙:该命令将沿其参考线翻转 (或镜像) 所选的墙。参考线保留在原地,但是墙的主体翻转到另一侧。洞口不能改变其洞口方向。

例如,如果您最初使用单一外皮的墙来代表核心结构对项目建模时可以使用该命令,然后在以后的设计阶段添加额外的外皮。

参见沿参考线翻转墙

修改参考线:该命令在不改变墙在平面图上位置的情况下移动参考线。

例如,如果您迁移一个墙参考线设置到外表面的较旧的项目,可以使用该命令:在不移动墙自身几何图形的情况下,修改核心外表面的参考线。

参见修改墙的参考线

将门/窗半槽边框定位到墙核心

将门/窗半槽边框定位到任何一个墙表面或墙核心。

例如,您定位了一个窗到复合墙的核心。如果您稍后修改复合结构(例如,加厚的外墙保温),半槽边框深度将自动调整来保持相对于墙的核心复合层的窗的距离。

参见定位 半槽边框
