自定义壳体的边缘或壳体洞口的边缘

可自定义壳体任何边缘的表面和/或类型,或壳体中洞口的边缘。

一旦设置自定义的表面/类型选项,就可以选择将它们仅应用于被点击的边缘、被点击的多边形(洞口)的所有边缘或应用于所有壳体边缘。

1。选择壳体,

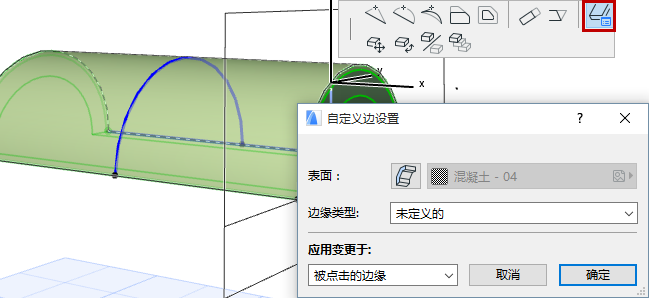

2。在一边缘上点击以打开弹出式小面板。

3。选择自定义边缘设置图标来打开自定义边设置对话框。


4。如果需要,使用控制项来调整表面和边缘类型。

自定义壳体边缘表面

注意:默认情况下,应用于壳体边缘的表面材质源自分配给壳体的建筑材料。您可以使用壳体设置模型面板中的控制项来覆盖壳体的 所有 边界表面。自定义边设置提供了一个进一步自定义 任何一个或多个 壳体边缘表面的方法。

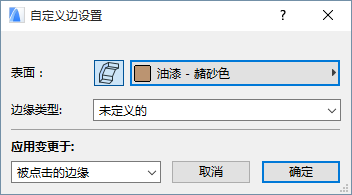

表面:点击表面覆盖按钮,然后 选择用于壳体边缘或端部表面的自定义表面。

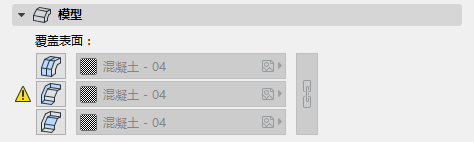

如果将这里的表面应用于与壳体设置(或在建筑材料)的模型面板所定义的边界表面不同的任何边缘,模型面板将标明(用黄色补丁)已应用的自定义边界表面。

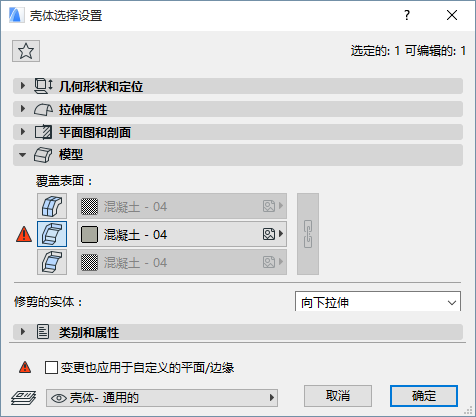

如果您在对话框仍处于打开状态时覆盖了壳体设置中的壳体边界表面,黄色 补丁(表示 “自定义边缘”)变成红色阴影:这意味着壳体的常规边缘设置要改变:您想把应用该覆盖到所有边, 也包括 自定义边吗?

如果这样,勾选壳体设置底部的复选框(变更也应用于自定义的平面/边缘)。如果不勾选该复选框,自定义的边缘表面则保留所设置的方式。


自定义壳体边缘类型

边缘类型:可选择性地选择壳体边缘的材料。

在此处定义的壳体边缘类型可以在ARCHICAD列示的全部功能中作为一个参数使用。

关于边缘类型的解释,参见壳体列表参数

应用变更

应用变更于:一旦按需设置了选项,就选择要应用这些变更的边缘:

被点击的边缘仅将下面(表面、边缘类型)选择的选项应用于激活弹出式小面板时所点击的边缘。

已选的多边形仅将选择的选项应用到壳体的拉伸端或洞口的边缘,这取决于所选择的对象。

所有边将选择的选项应用到壳体及其洞口的所有边缘。


5。点击确定以应用变更。
