应用栏杆单元和节点工作

线段

一个单元是两个节点之间的部分(如一段多义线的一个单元)。单元具有其自身的设置,包括栏杆样式和单元高度。

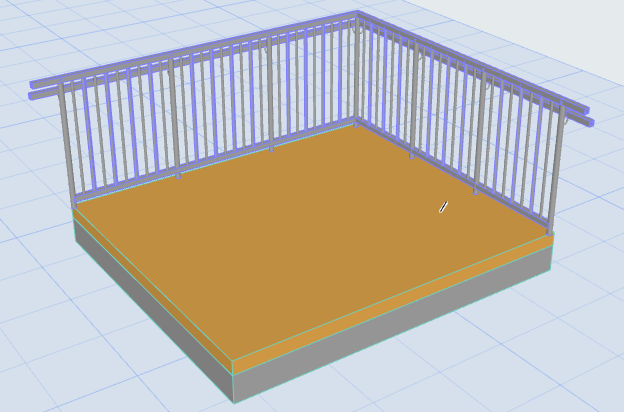

AssociativeSegments.png  TwoSegments3D.png

一个栏杆,两个单元

在编辑模式中,您可以轻松地查看单元和节点:开启单元和节点。


编辑模式中的单元和节点

在一个单元内,所有组件实例都是彼此的克隆。您可以在编辑模式中看到:选择一个竖杆或一个内立柱,就选择了单元内的所有相同的组件。

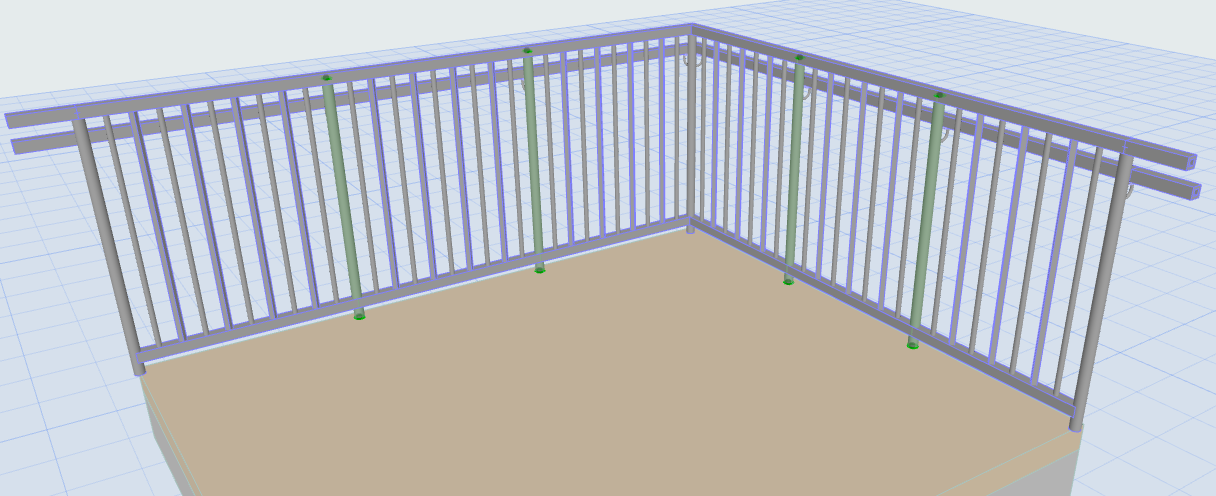

编辑模式: 所有内立柱被选中

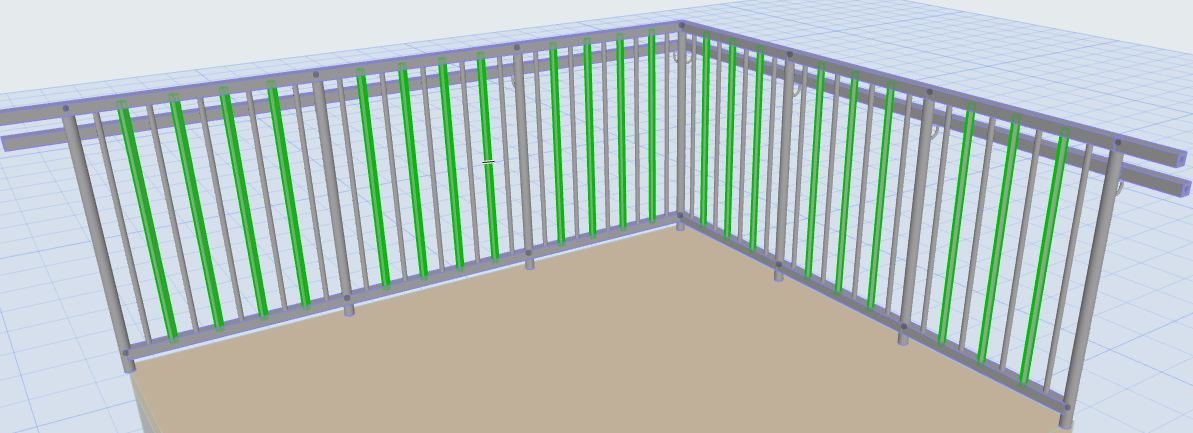

编辑模式: 所有竖杆被选中

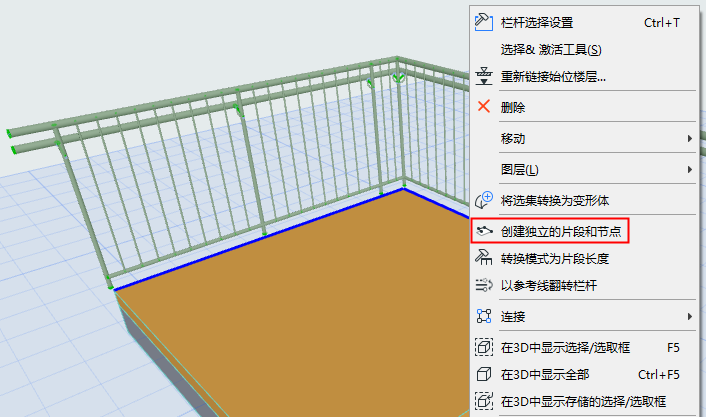

创建独立的片段和节点

您可能希望在选定的关联栏杆的单元中创建独立的单元。

选择栏杆并使用小面板命令:

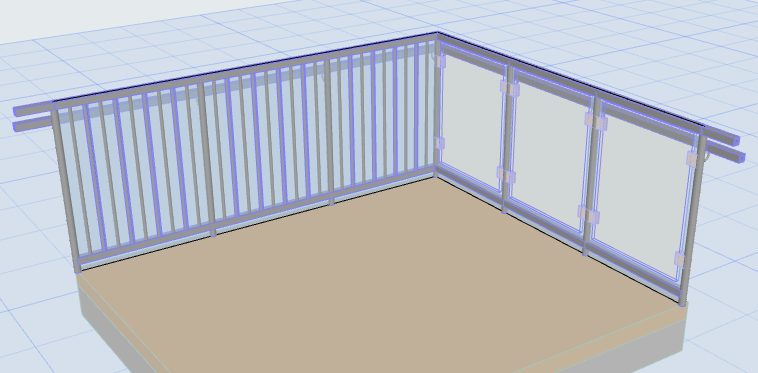

一个栏杆,两个独立单元

节点

节点是在栏杆多义线上的点。一个或多个立柱位于每个节点。

关联节点

一个关联的 栏杆的可见节点是一个个圆点,您定义栏杆而每点击一次,就生成一个节点。

参见放置关联栏杆

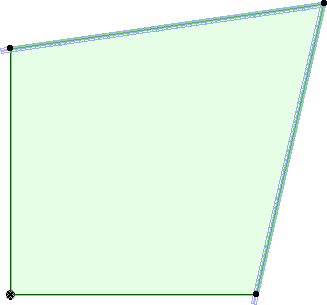

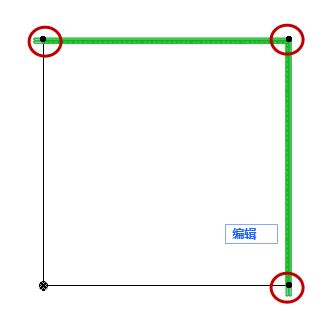

AssociateNodes1.png     AssociateNodes2.png

可见的关联节点

这样的节点也可见:当您放置一个关联的栏杆,其节点可能自动生成,即使您并未明确的点击:例如,点击一个多边形的两个对角。

这些也是关联的节点,即使它们不是圆点。

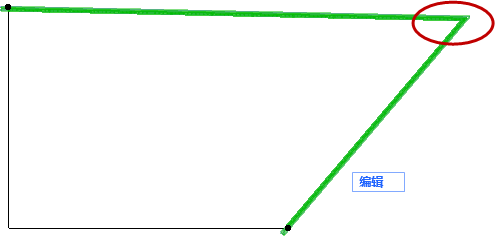

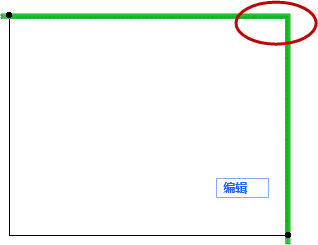

AutoNode.png    AutoNode2.png

自动生成,关联节点(不可见)

静态节点(方点)

栏杆的静态节点是方形的。

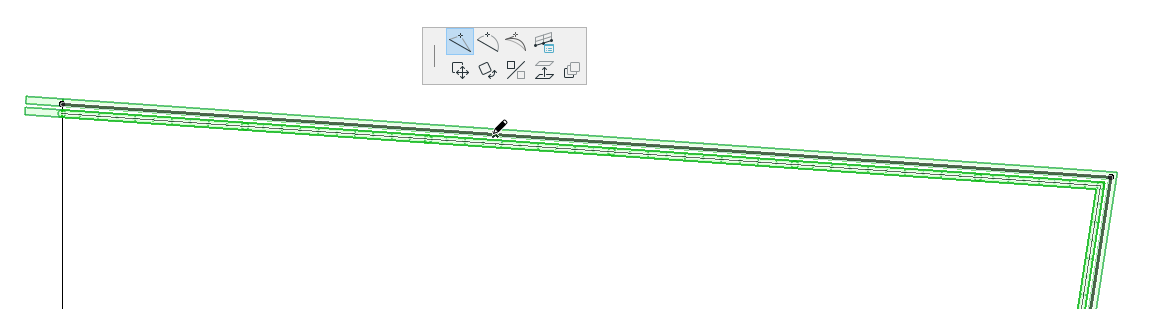

添加新静态节点

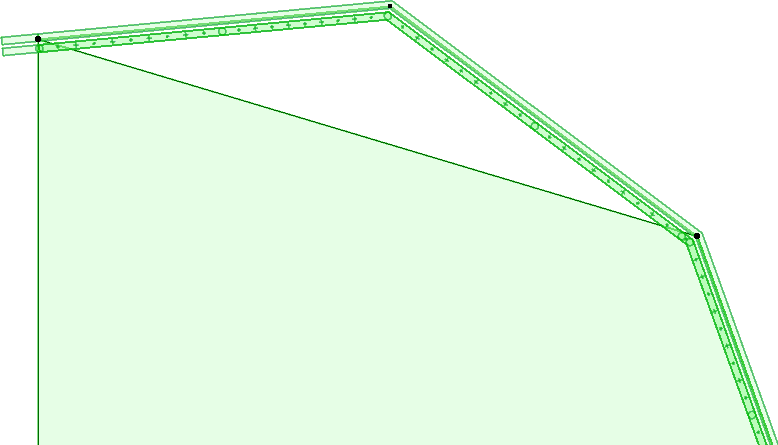

与板关联并含有一个静态节点的栏杆

相关主题

节点设置(栏杆工具)

单元设置(栏杆工具)

改变关联单元/节点为静态

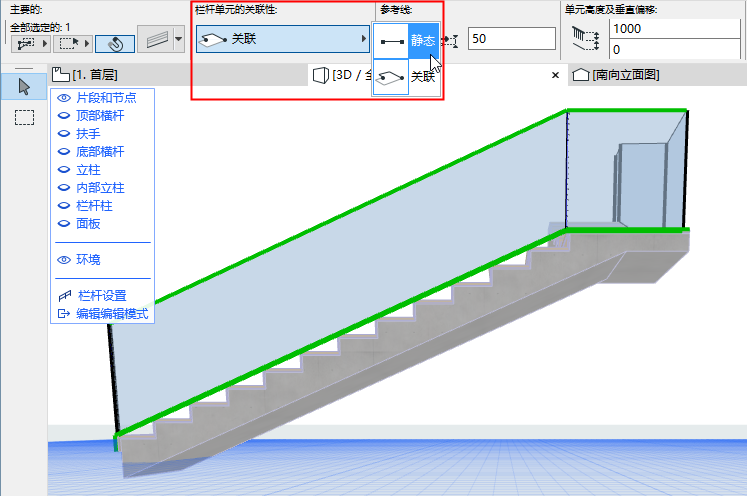

改变关联的单元为静态

1。选择栏杆

2。点击一个单元。

3。使用系面板中的 栏杆单元类型 命令,一打开单元类型对话框。

4。选择 静态单元

现在,单元已经与板解除关联。

现在,您可以独立编辑两个元素的几何形状(例如,板和单元)。

SegmentTypePet00066.png     SegmentTypeDB.png

栏杆分段类型: 静态或关联

另一种方法:

1。选择栏杆

2。进入编辑模式

3。选择单元

4。使用信息框或打开单元设置对话框,以改变其关联性为静态。


改变关联的栏杆节点为静态

1。选择栏杆

2。选择关联的节点

3。执行下列其中一个操作:

拖动关联的节点远离其关联元素,到一个新的位置。

使用小面板中的栏杆节点类型 命令,以打开节点类型对话框,然后选中 静态节点

4。现在,栏杆节点已经与板节点解除关联。注意节点形状:现在,它是矩形。

现在,您可以独立编辑两个元素的几何形状(板和栏杆节点)。

StaticNodeSwitch.png     AssociateNodes3.png

栏杆节点类型: 改变为静态

另一种方法:

1。选择栏杆

2。进入编辑模式

3。选择节点

4。使用信息框或打开节点设置对话框,以改变其关联性为静态。
