单元设置(栏杆工具设置页面)


单元高度和垂直偏移

输入单元高度。

其他栏杆组件的位置,基于单元高度:

上横档高度与单元高度相同(这不同于扶手或下横档)。

栏杆立柱、内立柱、竖杆和面板的顶部,可可以通过定义从单元顶部的偏移量来定义。

或者,添加一个相对单元高度的垂直偏移量(正数或负数)。

栏杆单元的关联性

默认情况下,一个栏杆单元是关联的,但您可以改变任何单元为静态A 。

参见应用栏杆单元和节点工作

倾斜和斜拉栏杆单元

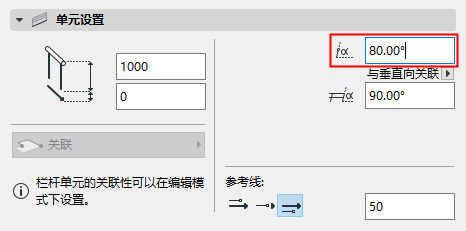

通过输入一个倾斜角度使单元倾斜这个倾斜角度是单元平面与水平面之间的夹角。

SlantedRailingSettings.png   SlantedRailing.png

倾斜栏杆单元

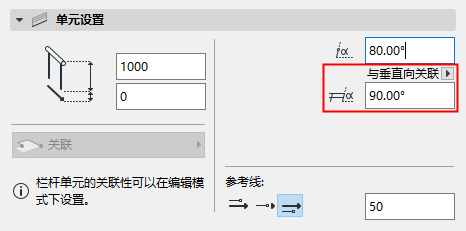

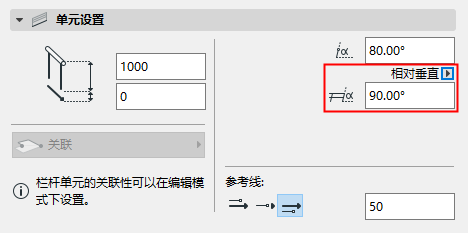

或者,斜拉单元。设置斜拉角度:要么与垂直向关联,要么垂直于栏杆参考线。

SkewRailing1.png   SkewRailing3.png

SkewRailing1_3D.png   SkewRailing2_3D.png

斜拉栏杆(垂直向或垂直于平面)

通过修改编辑器中的上横档角度,您也可以图形化斜拉或使单元倾斜。

参见在编辑模式中倾斜或斜拉栏杆

从参考线偏移栏杆单元

按需要,向栏杆参考线的两侧偏移单元。在此区域中输入偏移量。

其他参考线用法,参见 栏杆参考线
