立柱组件设置(立柱/内立柱/栏杆柱)

此面板对所有立柱类型的栏杆组件可用:立柱、内立柱和竖杆。

可用控制项取决于用户选择的立柱组件(例如,内置、截面、旋转)。此处描述了某些关键控制参数。

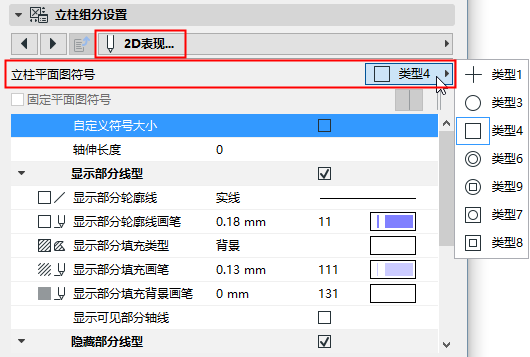

立柱2D符号类型

在立柱组件设置的2D表示标签页面上选择一种符号类型


立柱2D符号显示

为立柱组件设置2D显示个性设置,使用以下控制项(栏杆的可见和隐藏部分)。

参见栏杆设定:几何形状和符号显示

显示/隐藏立柱的2D符号

默认情况下,2D视图中的栏杆组件可见性在文档> 模型视图 > 模型视图选项中定义。

在栏杆设置中自定义立柱符号可见性。(见扶手平面图符号组件。)

显示 固定件

注意:对竖杆组件固定件选项不可用。

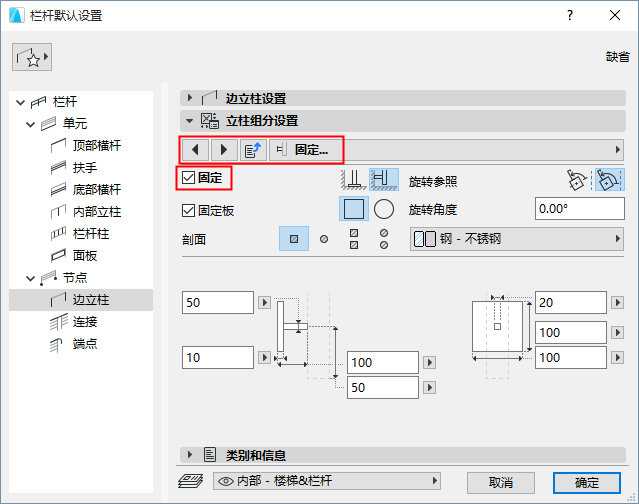

使用固定件选项,为立柱附加一个简单的调整机构。点击立柱组件设置的固定件设置标签页面上的 固定件 进行设置,包括尺寸、截面和建筑材料。(您也可以打开样式和标注标签页面的固定件设置。)

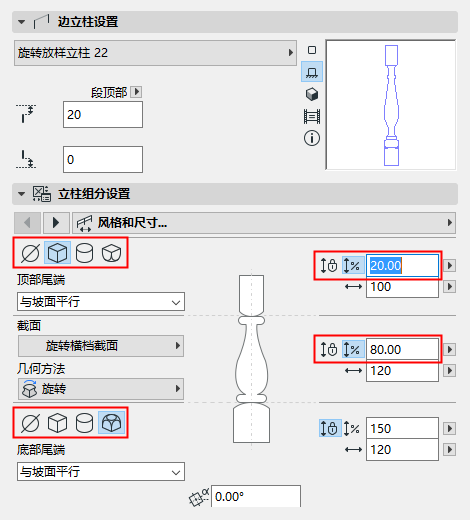

旋转放样立柱

对于旋转放样立柱,您有许多定制选项。查看预览以了解。

为旋转放样立柱选择一个截面(中间截面)

选择几何图形方法


根据所选的样式对立柱添加顶部和底部部分

对于立柱的每一部分(顶部、中部、基座):

为每一部分设置一个绝对高度,或

为一个或多个立柱部件(顶部、中部、和/或底部)点击 拉伸 图标通过一定的整体比例进行拉伸。(整个拉伸程度可达到100%。)

RevolvedPost.png     RevolvedPost3D.png
