竖杆设置(栏杆工具)

竖杆是样式中的一种样式。默认情况下,样式包含两组竖杆;选择一个竖杆,就选择了其在样式编辑器中的所有竖杆。

竖杆没有固定件;它们可以被放置于下横档/上横档之间,或单元顶部/底部之间。

要添加或删除竖杆,使用样式编辑器中的加号或减号图标。

参见在样式编辑器中添加组件

您对样式添加的竖杆数量,可能受限于:

在竖杆设置面板(参见下文)中设置的竖杆与上一个的距离数值,和

竖杆样式分布,当样式受最大样式长度的限制时。

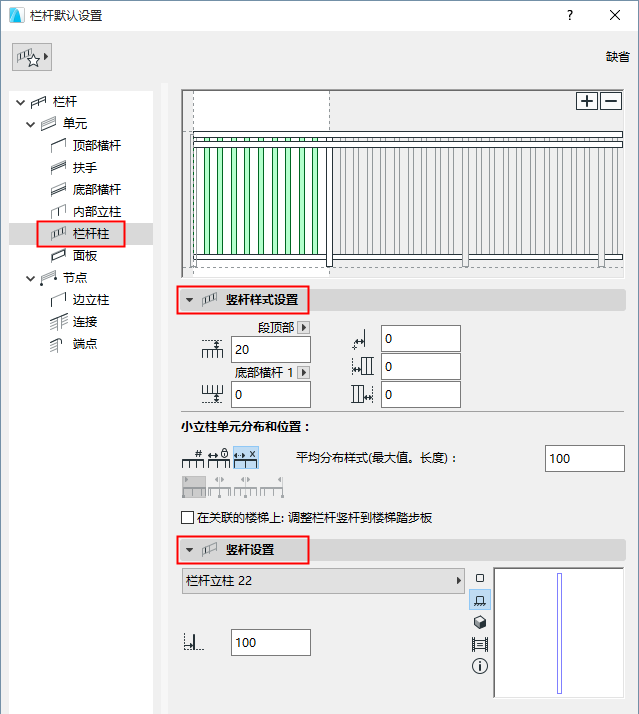

竖杆样式设置

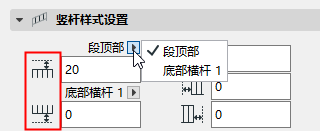

竖杆顶部/底部偏移


针对一组竖杆,输入底部和顶部偏移。

使用弹出式对话框以定义如何计算偏移:

单元顶部:设置相对于单元高度的偏移值。

注意:在单元设置中定义单元高度。参见单元高度和垂直偏移

下横档 1/2...: 如果样式中有任何下横档,您可以定义从特定下横档高度的顶部和底部偏移。

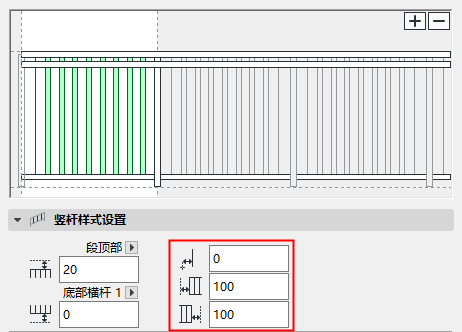

水平偏移

定义竖杆的横向偏移。

左/右偏移

根据需要,输入竖杆样式的左/右偏移值。偏移值的计算方式是从单元样式的左侧和右侧末端开始测量。


竖杆样式偏移:水平,左,右

样式排布和位置(竖杆)

这些选项定义竖杆排布方式。

注意:可在栏杆设置单元页面上查看竖杆样式长度:黑色竖杆代表了竖杆样式。(相反,单元样式长度计算到第一个内立柱。)


竖杆样式长度(单元设置中,样式编辑显示)

选择样式排布的四个选项之一:

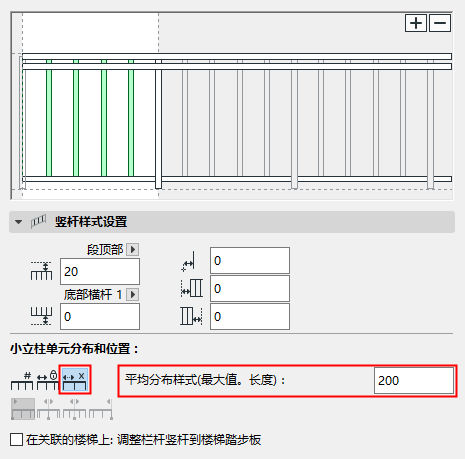

均匀排布样式:竖杆样式在单元样式中重复。按需要,调整样式长度(拉伸的)。

输入竖杆样式的最大长度:

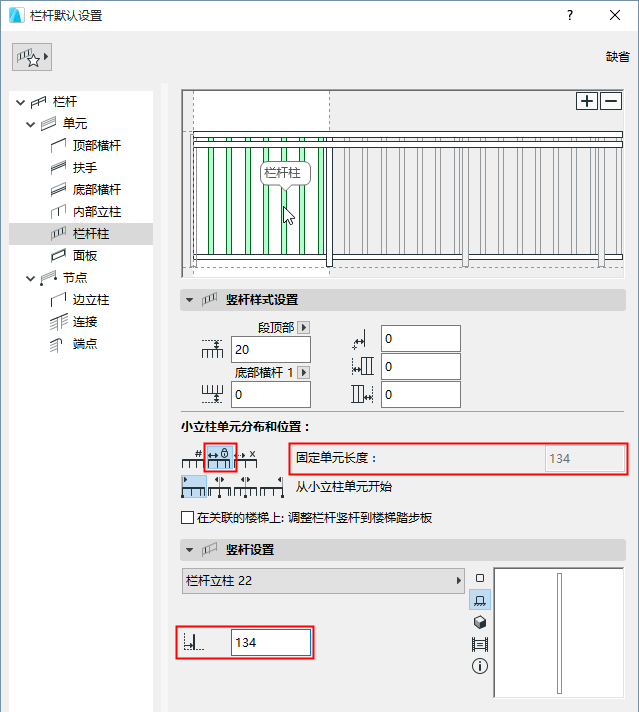

固定单元长度:竖杆样式长度固定且不可改变。

竖杆样式长度,是各组竖杆放置位置所占长度的叠加,在以下竖杆设置中定义。

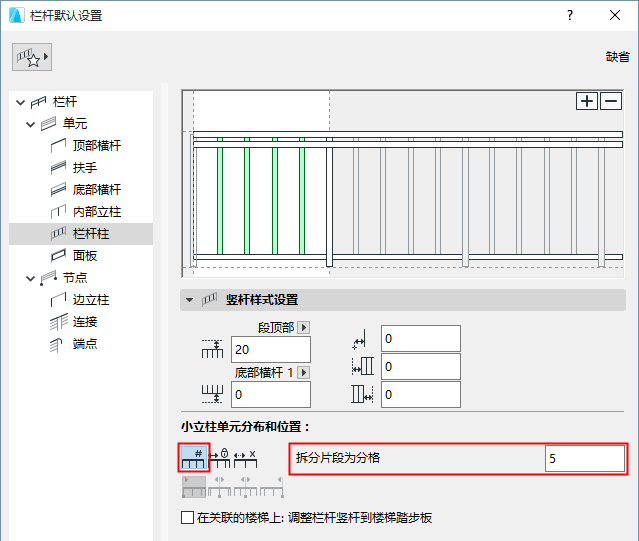

均分单元:均分竖杆单位为(输入区域中的分割数量,例如,5)。竖杆样式将被拉伸,精确匹配到每一个均分段。


竖杆样式长度= 踏面宽度: 对于与楼梯相关联的栏杆。(选择此选项,以覆盖任何其他竖杆样式分布选项。

参见在相关联楼梯上的栏杆: 于单元设置中。

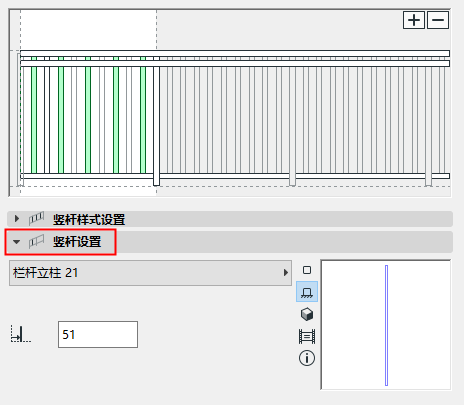

竖杆设置面板


选择一个GDL组件为竖杆。

设置GDL组件,使用以下面板。参见立柱组件设置(立柱/内立柱/栏杆柱)

除预定义的内容,您可以保存自定义组件为立柱,并将它作为竖杆使用。

更多说明,参见自定义楼梯和栏杆子元素

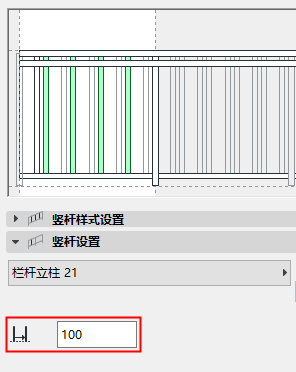

竖杆位置

对于在样式编辑器中所选的每个竖杆:将竖杆的位置定义为相对于上一个竖杆的距离。(如果拥有多于一个竖杆组,两个数值的总和是竖杆样式长度)。

BalusterDistance1.png   BalusterDistance2.png
