复杂截面元素由与截面平面垂直突出的横截面所组成。
您可以使用或修改某个预设截面,或创建一个新的截面。
复杂截面可用于墙、柱、梁、栏杆组件或图库部件。
注意:图库部件的截面仅可用于那些包含某个截面选集选项的GDL元素 - 比如幕墙和楼梯组件。
如同其他的结构元素,一个界截面的关键结构来源于其建筑材料。不同的表面覆盖可用于元素水平上的基底。

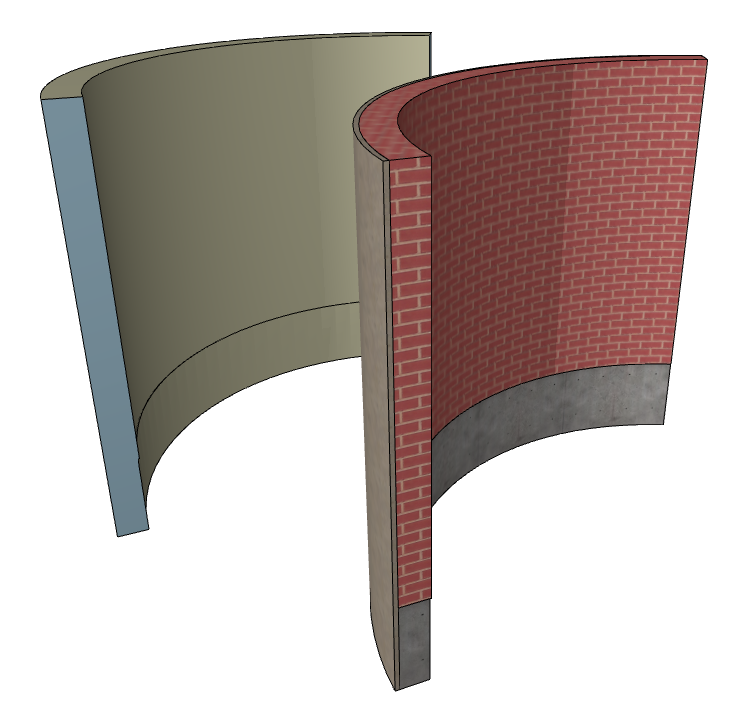

例如,下图显示应用"带基座砖墙"截面的两个曲面墙。后面的墙在拉伸表面和末端使用元素层高表面覆盖。

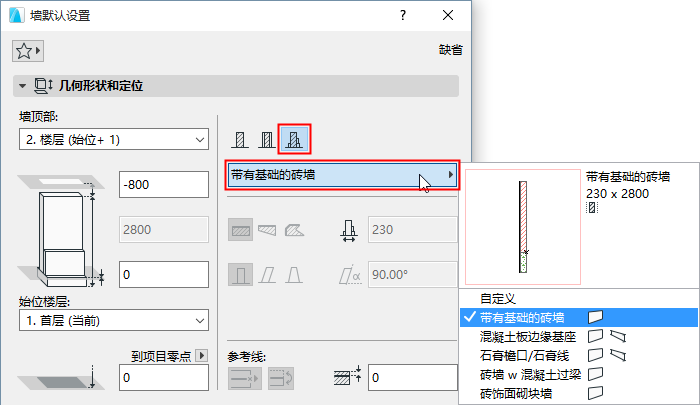

保存的复杂截面作为元素的属性处理(如墙或栏杆)。被保存的截面将显示在对应工具的设置对话框中。
可将自定义的截面一次性应用于模型窗口任意选定的元素,而不必将其另存为一个属性。
墙、柱和梁截面可以拥有已设置的边偏移调节器: 这些边可在元素级别上进行单个调节,即便所有元素都使用相同的截面。

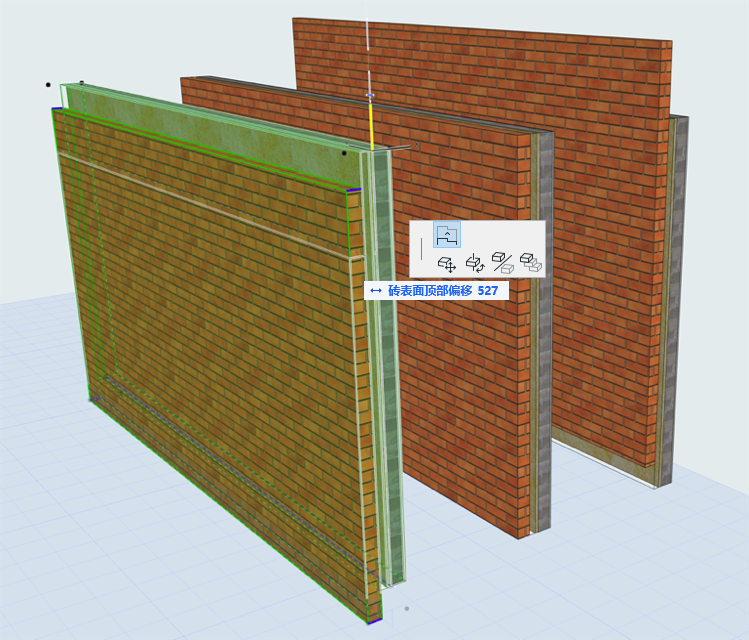

墙截面块状图: 每个放置元素的偏移砖块表面饰材
特殊的弹出式小面板命令可用于拉伸和旋转截面元素。
