从平行元素中创建复杂截面

创建复杂截面的快捷方法是,使用编辑 > 重塑 > 合并墙/柱/梁

使用此命令,可以在模型窗口中画多项墙、柱或梁。此元素必须是同样的类型,并且和其它元素相互平行。(在弯曲墙或梁的情况下,它们必须同轴。)

执行此命令将创建一个新的截面元素,该元素替换初始的元素。新建截面元素长度会与初始元素的结合长度相同,也会继承初始元素和墙洞口元素的属性。

根据默认设置,新建截面被命名为“自定义”,但可在截面编辑器中打开,然后可修改并保存一个新的名称。

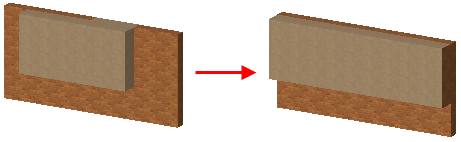

要合并两个或多个平行的直墙,使用合并墙 命令(编辑> 重塑 菜单) 。墙将会变成相同的长度,并且最终得出的墙的横截面与两面墙的横截面是一致的。两面墙的实体不需要有接触,它们彼此之间可存在一段距离。该命令对梯形或多边形墙不起作用。


合并柱命令 (编辑> 重塑 菜单) 可用于合并两根或多根其轴彼此之间平行的柱。如果符合此条件,所有柱的类型(垂直、倾斜、自定义截面)都能合并, 可同时合并两根以上的柱。

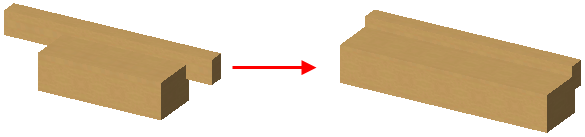

使用 合并梁 命令 (编辑 > 重塑 菜单)来合并两个或更多轴彼此平行的梁 (无论水平的、倾斜的、或自定义配置文件)。(在弯曲梁的情况下,它们必须同轴)。
