截面编辑窗口中的截面原点

截面编辑器窗口所示的原点是重要的参考点。

不能移动截面原点,但可以移动截面形状,以使其相对于原点正确定位。

墙截面

如果截面是,那么原点可以表示墙的参考线位置。

柱或梁截面

关于,原点可表示元素轴线的位置。

楼梯结构中使用截面的情况下:对于正确的连接,确保截面原点被定义在截面的顶部。(或者,为定位点选择顶部位置)。

参见梁定位点

幕墙组件

如果截面被设置为“和……一起使用”的图库部件,或者幕墙组件的图库部件是根据截面进行设置的,那么这个操作会得到应用(就像在AC22图库中进行的操作)。

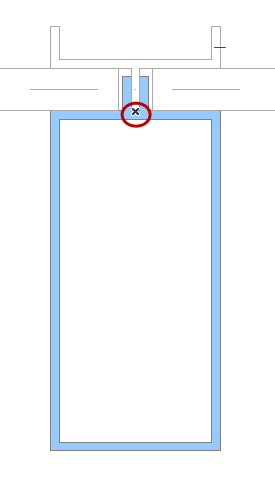

如果截面是幕墙框架,原点会位于玻璃表面的内表面 上。截面的下方向表示框架的内侧方向。一般来说,截面原点会位于截面的上部中间点。

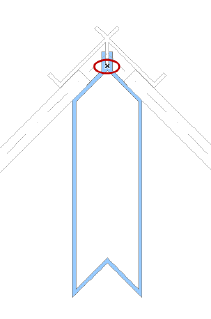

如果截面是幕墙角边框,原点会位于其交叉部分玻璃表面的内表面 上。



边框

角边框

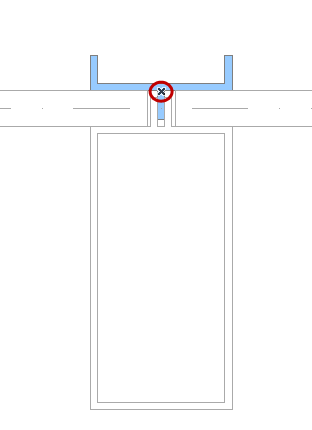

如果截面是幕墙框架盖帽,原点会位于其交叉部分玻璃表面的内表面 上。

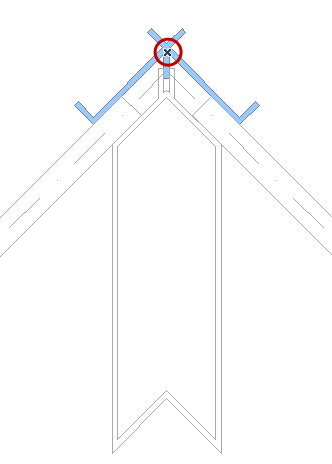

如果截面是幕墙角盖帽原点会位于玻璃表面的外表面上。截面的上方向表示框架的外侧方向。



框架护套

角盖帽

幕墙角边框
