水平剪切平面(全局设置)

平面图(墙、幕墙、柱、梁和屋顶)的3D结构元素就像是曾沿着一个理论平面被水平切割一样显示;这就是水平剪切平面。

剪切平面的默认高度(以当前楼层为基础进行测量)取决于当地的建筑惯例,但可使用水平剪切平面对话框设置当前窗口的水平剪切平面。

要设置剪切平面,转到文档 > 水平剪切平面

水平剪切平面设置对话框


注意:剪切平面不影响网面、板或对象元素。但可按水平剪切平面设置,编辑显示GDL对象本身。

输入"到当前楼层的剪切平面高度"的值。

如果要整体显示所有楼层(结构元素的默认设置)的全部结构元素,水平剪切平面对话框的其余设置则是无关的。

相对平面图范围和绝对显示界限,即其它水平剪切平面设置,只有在结构元素被定义为有限投影时才相关。

水平剪切平面的设置是全局性的;当前设置可应用到项目的所有楼层。一旦设置全局水平剪切平面,就可以进一步对元素设置对话框中的单独结构元素(仅墙、柱、梁和屋顶)调试平面图的显示。

更多信息,参见如何显示平面图上的单独元素

在不同的视图中设置各个水平剪切平面

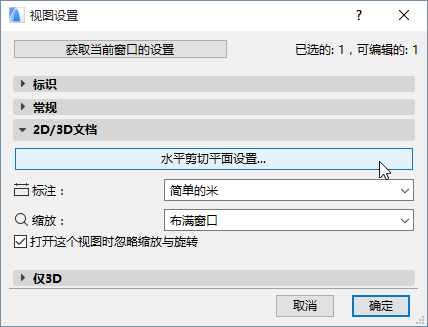

每一个视图如果有必要,可以使用从视图设置访问的水平剪切平面,定义唯一的水平剪切平面。
