轴网元素的组分
一个轴网元素拥有两个主要的组分:轴网标记和栅格线。

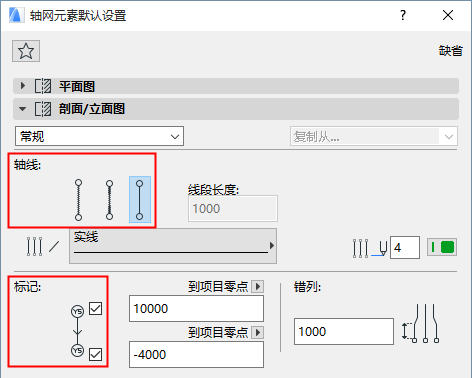

轴线可以三种不同方式显示,以适应文档需求。
在轴网线两端的轴网标记可在轴网设置平面图面板中进行开关切换。
可使用弹出式小面板中的命令,以图形方式自轴线错列显示轴网标记
参见编辑一个轴网元素。
当向一旁错列轴网标记时,一个给定直线片段将与标记一起错列。此直线片段的长度为错列值。
任意轴网元素的默认错列长度可在栅格工具设置中的平面图和剖面/立面图面板中设置。
