栅格工具

栅格工具允许独立地或在一个栅格系统中放置轴网元素。这是在ARCHICAD工具箱中使用的工具。


栅格元素为模型的一部分,并且可作为一个可编辑的框架使用,此栅格元素的作用是辅助放置多个元素或在模型中确定位置。

轴网工具创建了一个自定义本地结构性栅格。(相反,在视图> 栅格选项> 栅格和背景中设置的结构与捕捉栅格是一个全局性的等分网,覆盖整个2D窗口,可用于辅助输入和编辑。)

用此工具创建的栅格为交互式,因此即使放置它们之后仍可编辑这些轴网元素。轴网元素可用栅格设置编辑,

参见轴网工具设置

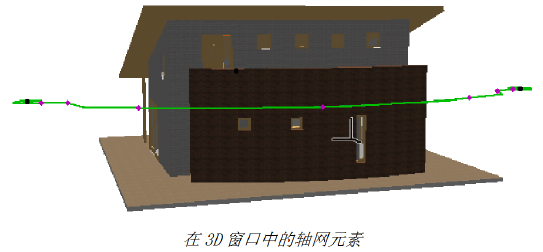

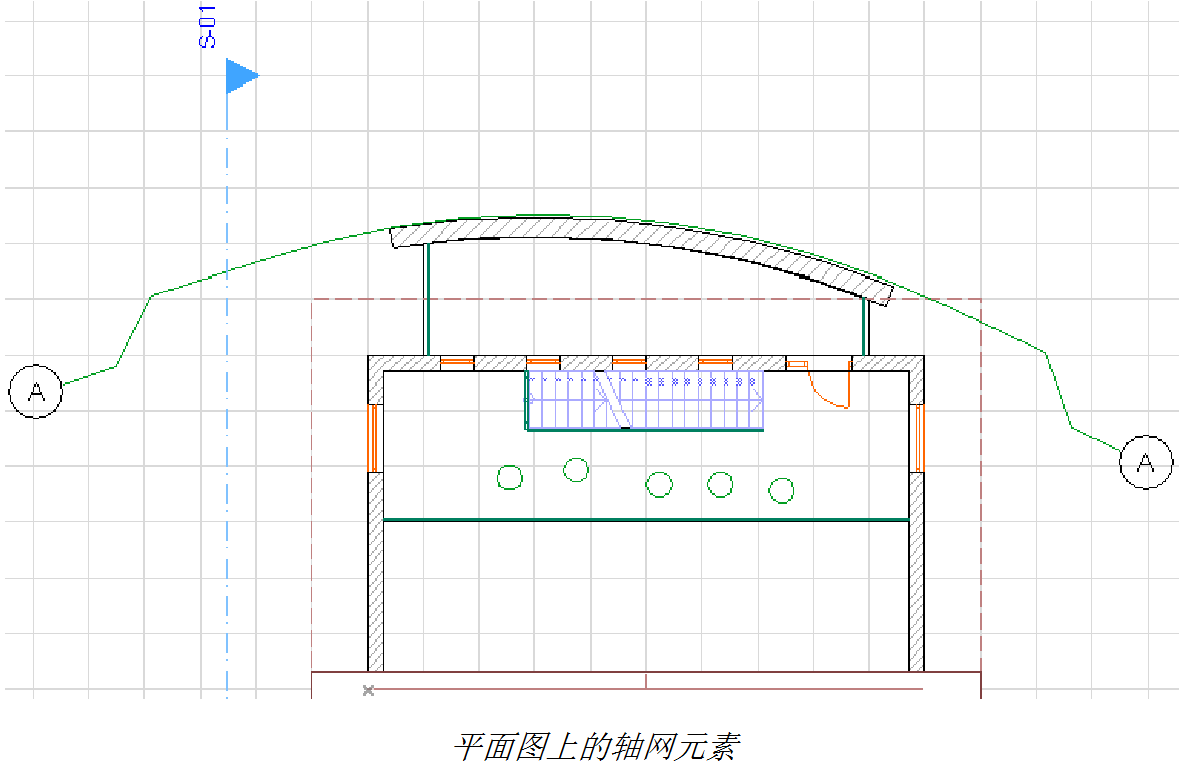

轴网元素可被放置在平面图或3D窗口中,但它们也可在剖面图、立面、室内立面图和3D文档中显示。

一个轴网元素标记模型中的垂直位置。如其它模型元素一样,轴网元素可与视图一起保存。



要一次放置一个水平和垂直栅格线整体方案,请使用设计>轴网系统命令。随动的轴网系统设置对话框,允许配置轴网元素的系统,并允许在栅格交点位置放置标注、梁、柱或选项图库部件。

参见轴网系统设置

此图片以三维显示轴网系统,并同时显示放置在交集位置的梁和柱:
