热链接模块支持您将外部文件(源)的内容插入到当前打开的项目(主文件)。

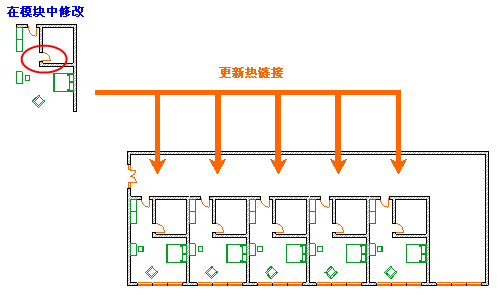

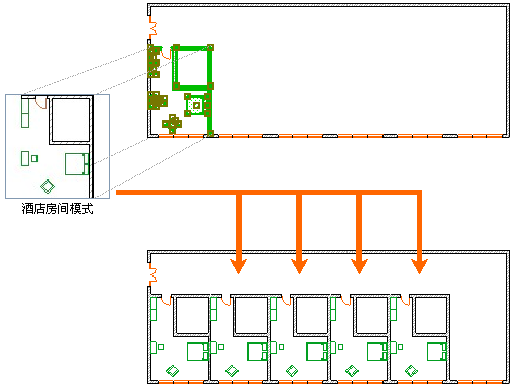

可以使用热链接的模块,例如:要管理建筑物的重复结构如酒店或办公室,它们都有很多相同的房间:如果房间作为热链接模块放置,只需更新模块的源文件就可以一步修改所有的房间。并且,这些相同的结构可以用在多个项目中。
模块的源文件可以是:
•ARCHICAD 文件类型:
–一个独立项目(.pln)
–一个模块类型的文件(.mod)
–BIMcloud的团队工作项目(与您的主文件为同一版本ARCHICAD)
–团队工作项目(ARCHICAD 11或之前版本的PLP文件类型)
–ARCHICAD 2D线条(.2dl)
•一个IFC文件
•一个 Rhino 文件 (.3dm)
属于选定热链接的元素在它们的热点上由中空的正方形标记。如果几个模块被选定,它们的选择点会有不同的颜色以便于区分它们。
热链接模块的参数表
•模块被保存在主项目:即使源文件当前不可用,模块也将出现并是可见的。然而,只要模块参考的源文件不可用,就无法更新该模块。
•每个热链接的放置参数(例如,方向、样本图层)即使共享相同的模块源,但他们可以不同。
•放置的热链接只能作为一个实体被编辑。只要它们仍然是热链接的一部分,其元素也不可被编辑。

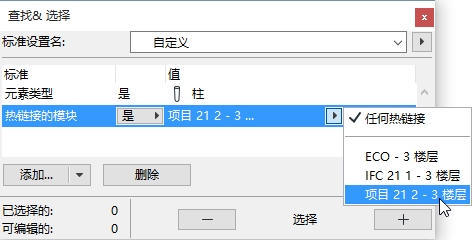

•可以使用 查找&选择 命令找出热链接模块元素的位置。
热链接模块的属性
•如果热链接模块的元素使用与主项目相同名称的属性,将应用主项目属性。
•如果主属性中没有相同名称的属性,将对主项目添加新属性。
•一旦一个属性为主文件的一个部分,此属性将不会因为对于源文件中的相同属性的任何修改而更新。
•删除热链接或模块时,与热链接模块一起导入的属性不会被删除。
更多热链接模块图层信息,参见 主图层。
注释:以上信息仅应用于基于ARCHICAD的模块。
–根据用于放置IFC热链接时所使用的导入转换器的模板文件,管理IFC热链接模块属性。参见 热链接IFC文件.
–基于Rhino的热链接模块属性(图层和表面设置)可在 导入选项中进行设置(在选中一个模块时)。参见 Rhino3D模型的导入选项
注意:仅应用于基于ARCHICAD的模块。处理(热链接的)IFC图库部件的导入,参见图库部件位置。
•链接图库部件:放置热链接模块并不导入任何它所链接的图库部件。通过执行下列操作之一,确保源使用的图库部件对于主文件同样可用:
–对源文件和主文件使用相同的图库
–向主文件图库添加源图库

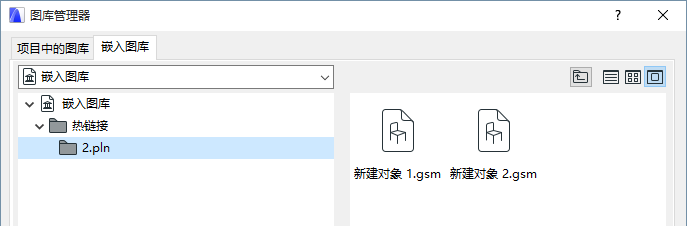

•嵌入图库部件:放置一个热链接模块将向主文件的嵌入图库中添加源文件的整个嵌入图库。在图库管理器中可看见新添加的嵌入图库,它在嵌入图库自动创建的"热链接"文件夹内。在此文件夹中,每个热链接源文件与它们的嵌入对象一起单独列示。如这些对象在源项目中更新,则也将在主项目中更新。
重要信息:不推荐单独向项目中放置任何此类对象。若从项目中删除这些热链接模块或删除了模块的全部放置实例,则这些对象也将从嵌入图库中删除掉。(用户将在重新打开主文件后注意到这些删除)。
热链接模块的信息和类别
参见在热链接中的元素属性。
