放置热链接

1。选择 文件 > 外部内容> 放置热链接

放置热链接 对话框出现。

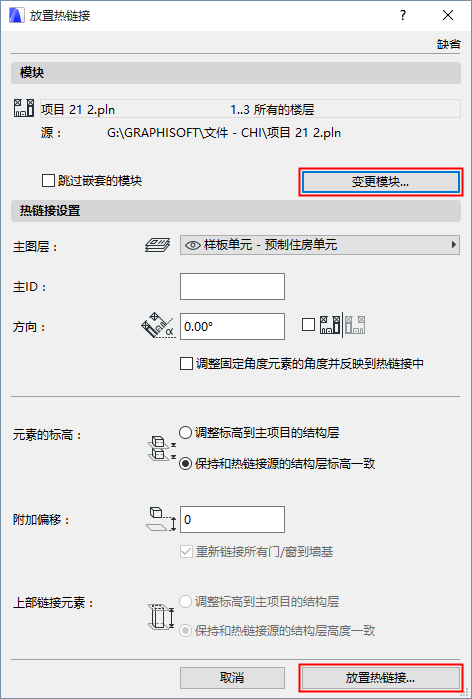

如果项目已经含有一个或多个热链接:

最后放置的热链接将被列出。点击 放置热链接 以再次放置,或 修改模块 已选择另一个。

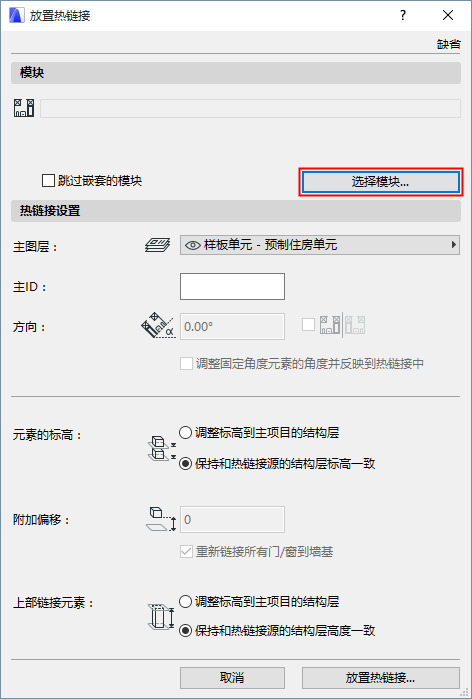

如果还未放置热链接:

点击 选择模块 定义。

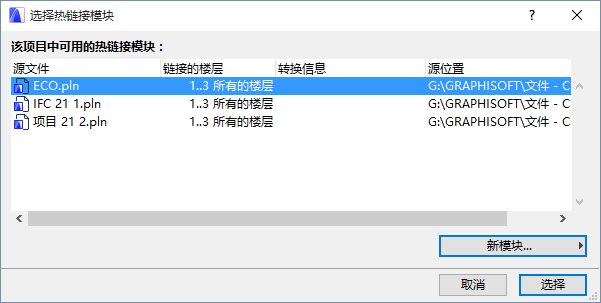

2。选择热链接模块

选择热链接模块 对话框出现。项目中的热链接模块(如果有),将与它们所链接的楼层和源文件位置信息一同被列出。

对于基于IFC的模块,转换信息列将指明在文件转换为ARCHICAD过程中所用的模版和转换器文件 。

对于以Rhino为基础的模块,转换信息列是识别模块的时间标记。

热链接IFC文件

3。执行下列其中一个操作:

选择此项目的并在列表中已经列出的一个已经存在的模块,或者

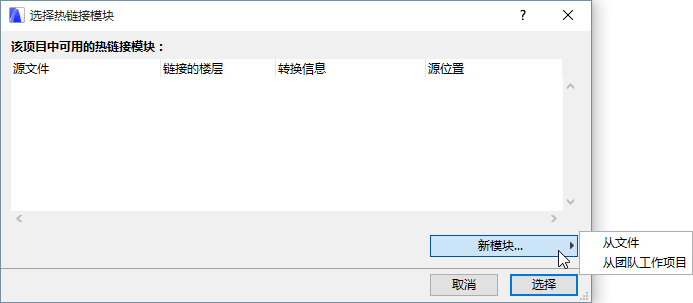

点击 新模块 对当前项目添加一个新的热链接模块。


如果您选择新的模块:

选择新热链接的源:或者从文件,或者从团队工作项目


从文件:一个目录对话框将会出现。选择所需要的文件作为模块使用。

从团队工作项目:选择出现的对话框中的团队工作项目。必须选择一个BIMcloud,使用用户名和密码进行验证,然后选择所需项目。

注意:源团队工作项目必须有与主项目相同的版本号。

如果您选择IFC文件格式:

参见 热链接IFC文件 获取更多选项。

如果您选择Rhino (.gsm)文件格式:

参见 热链接Rhino文件 获取更多选项。

4。点击选择。


5。如果所选的PLN或MOD文件有多个楼层,选择楼层 对话框将出现。

注意:IFC模块(放置在所层的)或以Rhino为基础的模块中不会出现选择楼层选项。


选择一个选项:

单一楼层:点击一个列出的已作为任何链接放置的楼层。

所有楼层 (全部模型):将模块文件的所有楼层放置到主项目。

6。点击确定

7。点击 选择返回到 放置热链接 对话框。使用对话框中的热链接设置控制项:


设置样板图层和方向

来分配一个 样板 ID选项

要定义如何处理元素的立面图和顶部链接的元素

注意:在热链接到一个IFC文件时,请确保您将元素标高选项设置为 保持标高! 另外,当元素被放置在一个不同的楼层结构中时,导入模型可能会“分解“。

更多说明,参见热链接设置

8。点击 放置热链接。

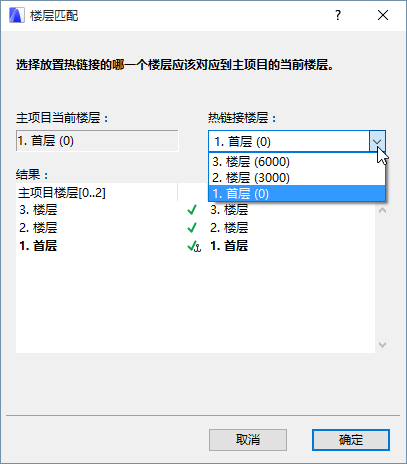

9。匹配楼层 (针对具有多个楼层的热链接模块):

匹配楼层 对话框中,选择要在主项目的当前楼层上放置的模块楼层。(与基于Rhino的模块无关)。

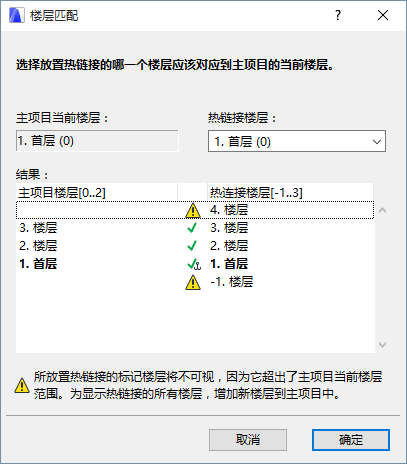

如果试图将一个多楼层模块放置到与正在放置的模块数目相比包含较少楼层的主项目中,不“符合”主项目的模块楼层将不可见。


要解决这个问题,按需要在主项目中创建附加的楼层。

10。点击 OK 放置热链接。
