热链接Rhino文件

1。与放置任何其他热链接一样,使用 文件 > 外部内容 > 放置热链接

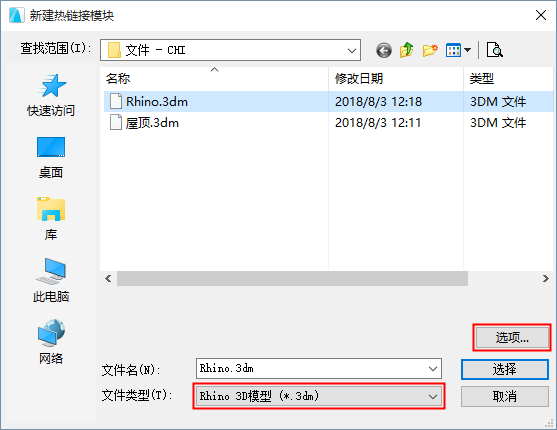

2。新建热链接模块 对话框中,选择Rhino3D模型(*.3dm) 格式,然后点击选项

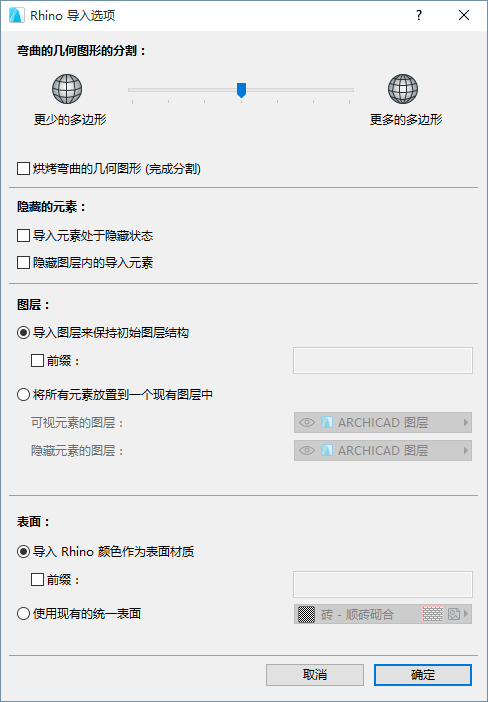

3。Rhino导入选项 对话框出现。


在打开/合并一个Rhino模型时,这些选项相同:

参见Rhino3D模型的导入选项

注意:在放置一个以Rhino基础的热链接后,分段设置就无法再修改了。

4。在设置完导入选项后,点击确认 以返回到新建热链接模块对话框。

5。选择新建的以Rhino为基础的热链接,然后点击选择 以返回 放置热链接 对话框。

6。根据常规步骤来放置和管理此热链接。该热链接会被放置在当前于ARCHICAD中打开的楼层。

关于这个过程的概述,参见放置热链接

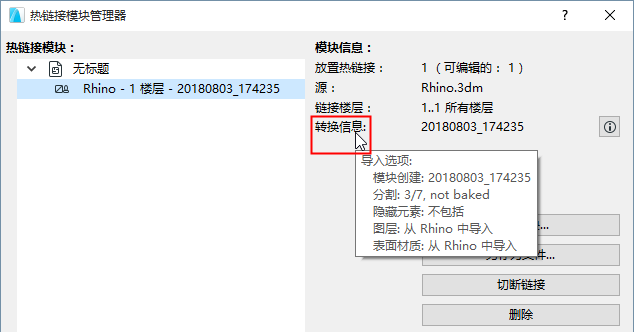

确认热链接模块中的导入设置

每个以Rhino为基础的热链接模块可有其自己的导入设置。查看热链接设置(或转换信息):

1。打开热链接模块管理器 (文件 > 外部内容 > 热链接模块管理器)

2。从放置模块列表中选择一个需要的且以Rhino为基础的模块。

3。在右侧,勾选转换信息 框以查看模块信息。
