编辑热链接模块内容

此剖面图描述了三个工作流程:

在单独的ARCHICAD中编辑模块

断开热链接 (嵌入的元素)

保存热链接为文件......

在单独的ARCHICAD中编辑模块

不可用于基于IFC或Rhino的热链接模块。

1。执行下列其中一个操作:

在热链接模块管理器中,从热链接源列表中选择需要的源文件,然后点击 在独立ARCHICAD中打开。

选择放置的热链接,然后使用内容菜单:内容菜单中的热链接模块 > 在独立ARCHICAD中编辑模块

2。按需要编辑源文件,然后保存文件。

提示:如果想在第二个ARCHICAD编辑已放置的模块源时,看见该模块的平面图上下文,则使用“描绘”功能。(见当编辑模块内容时查看热链接模块的上下文。)

3。返回第一个(主)项目。

4。转到 热链接模块管理器。注意,在热链接源列表中可编辑模块的热链接源的状态现为修改 (若需要,点击 刷新状态。)

5。点击升级

6。点击 OK 对所有模块的热链接进行更新,并关闭热链接模块管理器。

注意:在团队工作中,您必须在热链接模块管理器中保留热链接源,使其能够更新。

断开热链接 (嵌入的元素)

使用此命令,切断此热链接并将元素嵌入主项目。

如果您已经放置了一个热链接,但现在想要在主项目中对其进行本地编辑,而不通过其源文件,请使用此选项。

例如:您已经放置了一个标准酒店房间模块的多个热链接。其中一个房间并不符合平面图。您可以切断该实例的热链接,并对其内容进行编辑以匹配它特定的位置。

1。选择平面图上的模块。

2。在内容菜单或热链接选项设置中,使用 切断热链接(嵌入的元素)

或使用 文件 > 外部内容 > 切断热链接(嵌入的元素)

注意:要切断一个特定模块的 所有 已经放置的热链接,使用热链接模块管理器中的 切断链接 命令。

注释:在团队工作中,断开热链接功能不可用。相反,您可以分解热链接模块。(见在团队工作中分解热链接模块。)

3。按需要编辑元素 (使用编辑>组合>暂停组合以启用编辑)。

保存热链接为文件......

可在热链接模块管理器和一个放置的热链接模块的内容菜单中获得。

使用此命令以将热链接的模块元素作为模块格式(. mod)中一个新文件保存。

例如:您已经放置了一个标准酒店房间(房间A)模块的多个热链接。您想要修改其中一个房间布图(称其为房间B),但是不嵌入它的元素至主项目(由于您之后将要放置更多的房间B热链接)。

1。选择一个热链接。(在热链接模块管理器中,或在平面图上。)

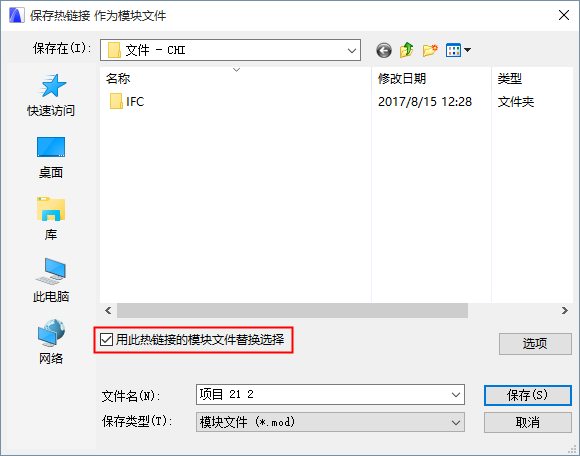

2。使用 保存为文件 或 保存热链接为文件 命令。

3。选中此方框以 用此热链接的模块文件替换选择


您已经创建一个单独的新模块(房间B),与原始房间A模块独立,对其进行编辑。
