模块格式(.mod) 是一种简化的ARCHICAD文件,可作为热链接模块放置或与一个项目合并。
•您可以保存所有项目元素或只保存选中的元素和在模块文件中选中的楼层。
•一个 .mod 文件只包含模块和平面图数据
•一个.mod 文件包括嵌套对象,但不包括剖面图/立面图/IE、工作图/详图、或3D文档数据的信息。
•一个 .mod 文件仅指其元素实际使用的属性。因此,一个.mod文件比一个.pln文件小得多。
•保存热链接为文件 通常以MOD格式保存热链接。
注意:可以将一个项目分割成多个PLN文件(而不是模块格式文件)。参见以PLN格式保存选择。
1。在平面图中,使用 文件 > 保存为,并选中.mod文件格式。

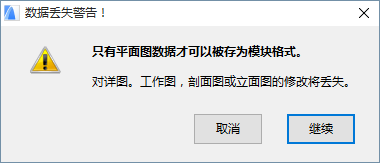

2。您收到警告,模块文件将仅包括平面图数据。
3。点击确定来创建模块文件,并关闭对话框。
如果项目包括多个楼层,在默认下ARCHICAD将把所有楼层保存为模块的一部分。

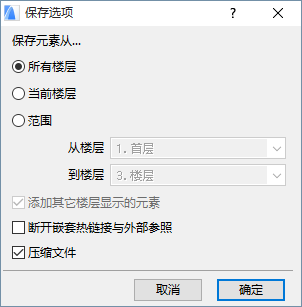

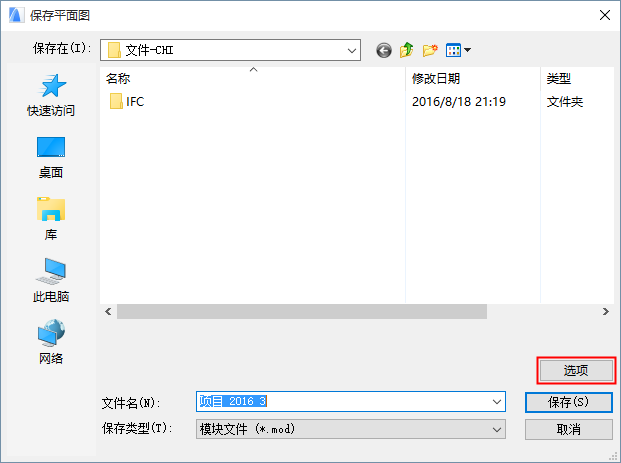

或者,可以在模块中只保存某些楼层:当使用文件>另存为保存模块时,点击另存为对话框中的选项按钮来产生保存选项对话框。
•或者,选择当前楼层,或选择要包含在模块文件中的楼层的特定范围。落在此范围内的任何元素将包括在模块内。
–从其他楼层添加相关元素:如果您选择当前楼层 或一个范围,选择此项以包括在这些特定楼层上显示的所有元素(由于它们的楼层控制显示被设置为相关楼层),即使它们的始位楼层在模块楼层范围之外。
•断开嵌套热链接与外部参照:如果模块文件包括任何嵌套的热链接和/或Xrefs,如果源文件变得不可用或不在被需要,您可以选中此项来断开这些链接。
参见放置热链接。
注意:您可以以PLN格式保存所选元素。参见以PLN格式保存选择。
1。在平面图中选择元素。(要从各个楼层选择元素,使用选取框工具的多楼层选项-参见 单层或所有楼层。)

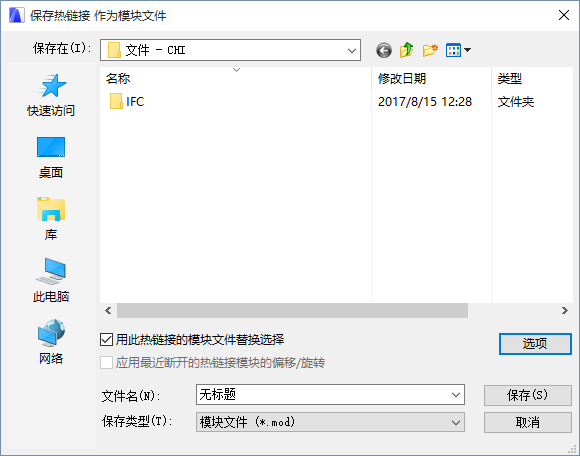

2。转到 文件> 外部内容> 保存选择为模块 以打开以下对话框:
3。输入或选择一个文件名。
4。选择模块文件 (.mod) 格式。
5。另外:勾选用此热链接模块文件替换选择,可立即用模块文件替换所选的元素。
注意:在团队工作中,“替换选择...”复选框不可用。
–如果您正在用新的模块替换一个初始模块,也勾选 应用编辑模块的偏移和旋转以保留自定义偏移/旋转设置。(当使用不同的旋转和偏移,放置编辑模块的几个热链接时,此选项是相关的。)
6。点击保存。
注释:
•如果选择了某些元素,并将它们拷贝到剪贴板,则可保存一个只包括那些元素的模块:使用文件>另存为,然后选择来自于剪贴板的模块文件文件格式。
•如果选择包含无法修改的元素(例如:它们被锁定、位于锁定图层或被另一个团队成员保留),将提出一个警告。然后,可选择只用可编辑模块的元素创建模块,或取消该操作。
