标记模型视图

新的批注条目项可包括

在模型中的修正、重点和标签的一个逻辑相关的集合

一个附加的视图(用真实的相机位置截屏)

讨论包括由一个或多个用户制造的评论。

此页的主题:

添加修正元素

转换元素为修正

高亮元素

添加文本标记

将视图附加到批注条目

添加评论

添加修正元素

所谓修正就是一个作为批注项被添加到视图中的元素。

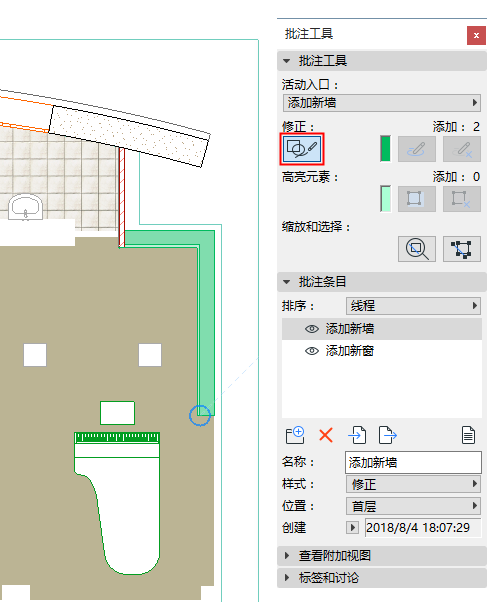

1。在批注工具面板中,点击开始修正按钮.

2。使用任意工具添加元素至当前视图中。这里,我们已经添加了一面新的墙。显示为绿色修正色。


新建墙作为批注修正被添加

转换元素为修正

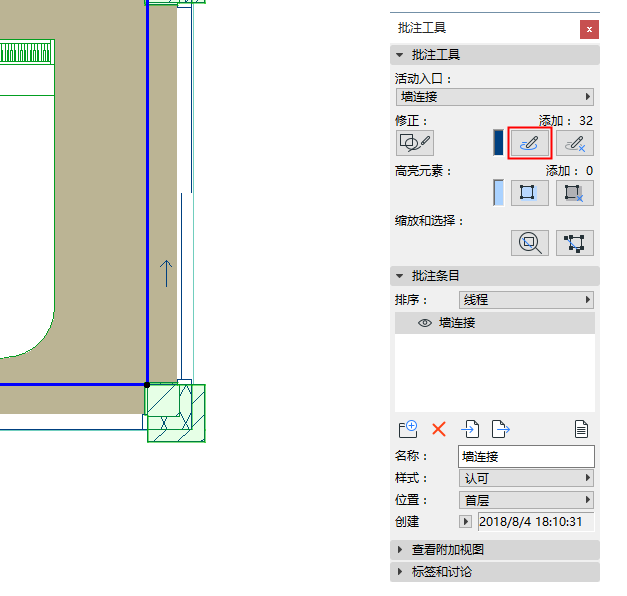

1。选中一个元素

2。在批注工具面板中,点击进入修正 按钮。


为从选定元素中删除修正颜色,可点击删除修正

修正和高亮使用的是在批注类型属性中定义的颜色。

高亮元素

现有的模型元素可作为批注的一部分进行高亮。

选中一个或多个元素,然后点击批注工具面板上的高亮元素

(通过点击删除高亮按钮,从所选元素中删除高亮元素。)

修正和高亮使用的是在批注类型属性中定义的颜色。

添加文本标记

在批注工具面板中的标签和讨论面板上:

1。输入文本,然后点击放置在平面图上。

2。点击模型窗口以放置标签(一个批注条目一个标签)。

标记文本的类型可在当前设置文本 工具设置中设定。

颜色可通过当前批注类型(修正颜色)进行设定。

标记文本可以作为文本块编辑。


一旦标签被放置,使用在平面图上显示 按钮来切换可见性的开和关。


将视图附加到批注条目

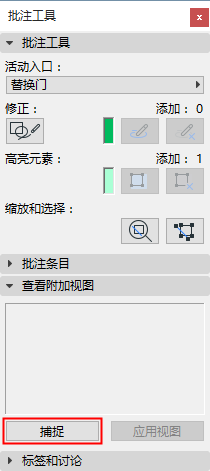

在批注工具面板的附加视图面板上,点击捕捉 按钮来添加一个关于当前视图的快照到批注条目中(每个条目一个附加视图)。

附加下列视图类型的任何一个:平面图;剖面/立面图; 3D视图; 3D文档;工作图/详图;布图; 发布器集项

 附加视图不只是截屏:它包括相机位置和3D剖切面。

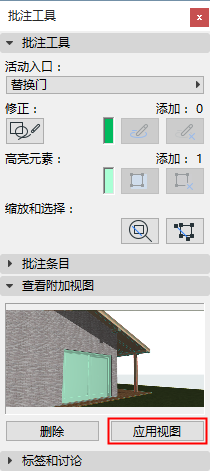

使用相同的相机位置,点击 应用视图来浏览相应的模型视图。(也可以双击批注条目的名称。)

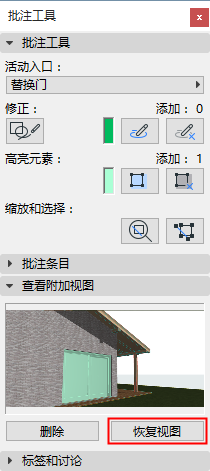

点击恢复视图 返回前一个视图,如果您未将视图移动至远处(通过平移、缩放或元素编辑)

CaptureView.png     AttachedView.png     RestoreView.png

双击附加视图预览在图片窗口中打开它

点击 删除 来删除视图并从批注条目中删除其快照

注意:在导入或导出一个BCF格式的批注条目时,附加视图已包括在内。(见使用BIM协同格式导出/ 导入批注 (BCF)。)

添加评论

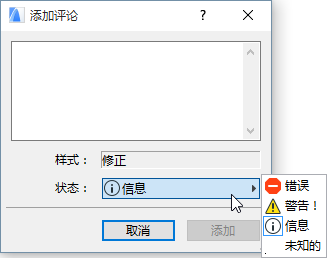

点击添加评论打开文本窗口,然后输入评论。评论类型与当前批注类型一致。评论是只读类型。

打开您批注视图的同事可以查看您的评论并添加他们自己的:对每个批注条目,您将看到所有所有用户的相关评论。


更多关于团队工作中的批注的信息,见团队工作和项目批注
