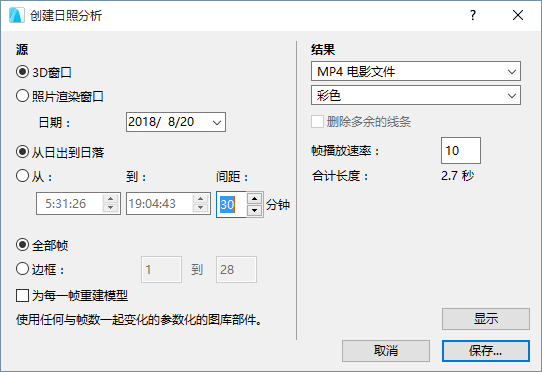

要使用此功能，使用 文件 >创建图像 > 创建日照分析。
通过选择图形位置和定义希望检查采光和阴影投射的时限，日照分析允许查看真实情况的整个项目或项目的选定部分。
您实际看到的是一系列简单的或照片渲染的3D图片，这些图片是由当前的3D 投影设置、 当前的3D 样式或 照片渲染设置以及 太阳 位置设置中定义。.
您的项目的地理定位，包括项目正北方向，在 选项 > 项目个性设置 > 项目位置中定义。
参见项目位置和项目正北方向。
注意：基于这些数据，ARCHICAD使用来自国家再生能源实验室（美国）的太阳位置算法来计算太阳顶点和方位角角度。
更多关于此算法的信息，见: 太阳位置算法.
您可以将生成的动画立即显示在屏幕上，或将它们保存为想要的文件格式，并使用影片播放器在任意平台上播放。
关于日照分析的所有投影都是按照当前平行投影或透视视图创建的，包括太阳位置，均在3D投影设置 对话框中定义。
参见3D投影设置。
源
•点击3D窗口，使用3D窗口作为图像源和预览窗口。
注意：选择一种3D样式并在创建日照分析之前设置当前3D窗口选项。
•点击照片渲染窗口，使用照片渲染窗口作为图像源和预览窗口。
注意：在创建日照分析前，选择一种图片渲染场景来生成一张具照片真实感的图形。
日期：选择月和日以开始日照分析。
•选择日照分析的时长：从日出到日落，或输入以小时和分钟表示的特定时段。
•间距：为在以上设置的时间范围内获取日照分析图像，可对时间间距进行以分钟为单位的设置。
•点击全部帧来反映当前路径中的全部动画帧。
•点击帧以指定从当前路径成像的动画帧的范围（第一和最后）。
注意：默认显示的数字是整个动画的第一和最后一帧。
为每一帧重建模型：如果勾选此选项，ARCHICAD在每一帧后重建项目，并根据重建模型创建新的视图。
注意：假如项目包含其外观随每一帧变化的图库部件，此选项可创建附加的动画效果。如果图库部件参数设置为随同帧数变化，这样就可以实现。
结果：
指定日照分析的格式。
•选择一种文件格式, 比如单个影片格式或图片集格式。
•指定颜色分辨率。
注意：较高的色深会产生较大的文件尺寸。
该选项可供使用，如果：
•3D引擎是矢量引擎 (不是OpenGL)
•要导出特定的帧(并非所有帧)
•选择的文件格式或者是PMK或者是ARCHICAD 2D线条。
帧播放速率：输入每秒数值的帧传输速率。
合计长度: 动画长度按秒显示，通过总帧数和帧速率相除得到，显示了保存动画的时长。。
显示：点击处理日照分析并预览未保存的图片。您可以重新打开对话框并点击”保存“，然后保存生成的动画。
提示：要仅预览一个较短长度的帧片段，可调整帧 范围。
下列图片显示了在一天内的不同时段建筑物的相同部分，包括日出、一个小时后、两个小时候以及下午。
