结构标签页

“能量模型检查”面板中的“结构”标签页,列出了建筑外部和内部空间的空间边界,以及与能量模拟相关的所有物理属性。幕墙的不透明面板也出现在结构列表中。

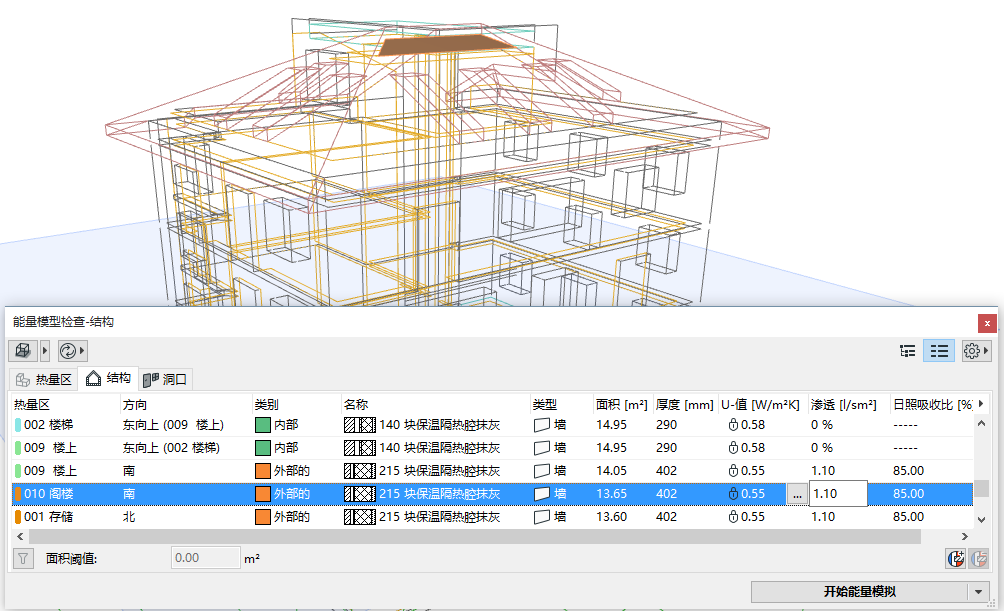

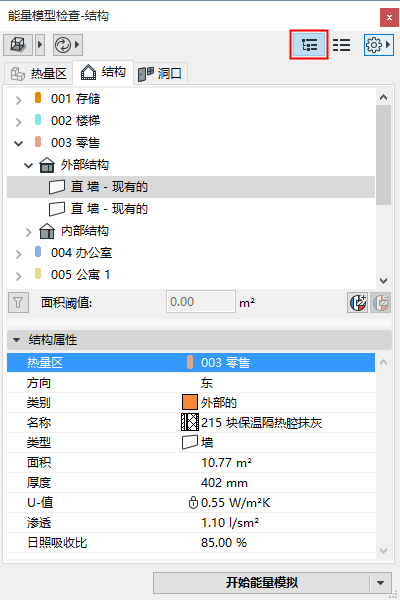

结构页面的树状图用易于理解的图形的方法精确显示属于热量区的外部和内部结构。如果选定了一个结构,其属性在结构属性页面底部显示。


结构数据

这里有两种数据类型:

ARCHICAD模型的数据类型(直接从BIM获取):

在结构的情况中:热量区分配,朝向,空间边界类目,ARCHICAD元素类型,复杂性,名称,区域,厚度,翻新状态

另外的数据类型(由用户分配给结构列表项):

U-值/R-值,渗透,日照吸收比,修正区域

参见结构属性设置(能量评估)

根据需要显示或隐藏这些数据类型:

在树状视图中:右击任何结构属性的列表项目来显示或隐藏数据类型

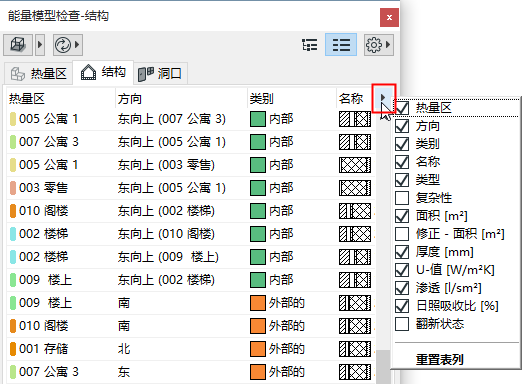

在列表视图中:点击右边的箭头,显示或隐藏表格的列


一个结构列表项通常包含多个空间边界。在ARCHICAD模型中,相同数据类型的所有空间边界都合计为一个单一的结构列表项,并在其列表区域里显示总和。

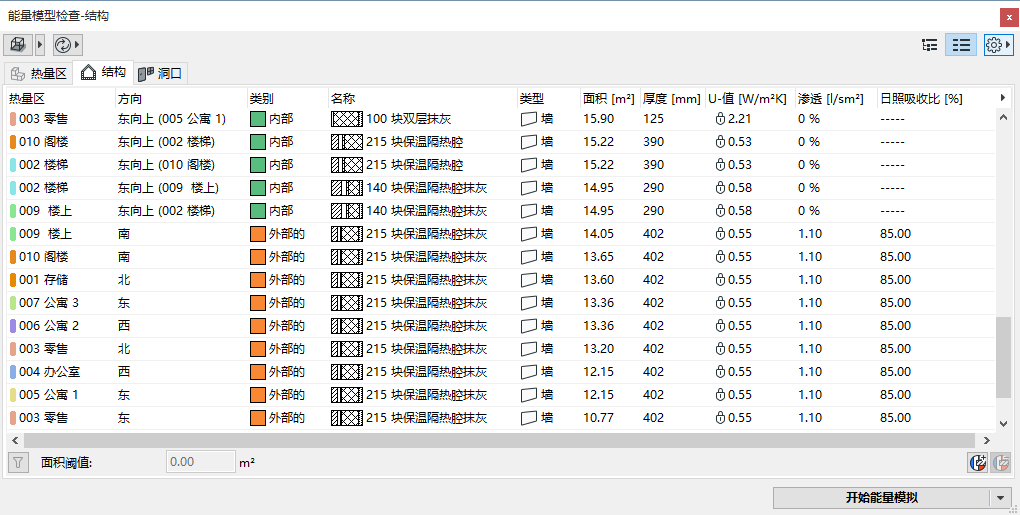

在列表视图中,您可以依据通过点击属性标题按钮获得的任何属性重新排列列表。

面积阈值

为过滤掉微小区域的结构或洞口列表项,在结构列表底部的“面积阈值”区域输入一个值。比该值小的区域将不会被列出,并且将不会被计算引擎考虑。(如果您稍后降低了该面积阈值,如果适用,被过滤掉的结构将重新出现。 )

设置面积阈值将帮助您过滤掉对于能量评估无关紧要的小区域,产生更多易于管理的结构列表。

结构面积修正

模型检查面板的结构标签页有用于“修正面积”的数据类型。对于任何列出的结构,您可以通过在该列中的输入一个正数或负数值来调整面积。在 “面积”列中该项目的值将相应调整;修正的面积值 (如果是正数)将被用于计算引擎。
