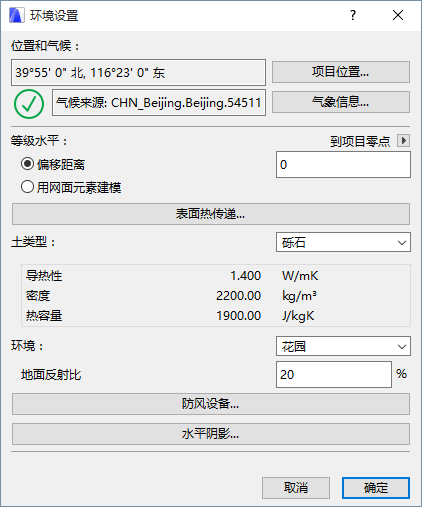

环境设置 (能量评估)

从“模型检查”面板右上角的弹出选项打开这个对话框;或者从菜单 设计 > 能量评估 > 环境设置


环境设置对话框包含:

设置:位置和气候,等级水平,土壤类型,环境

链接到其他对话框;项目位置,气象信息,表面传热,防风设备,水平阴影


项目位置:

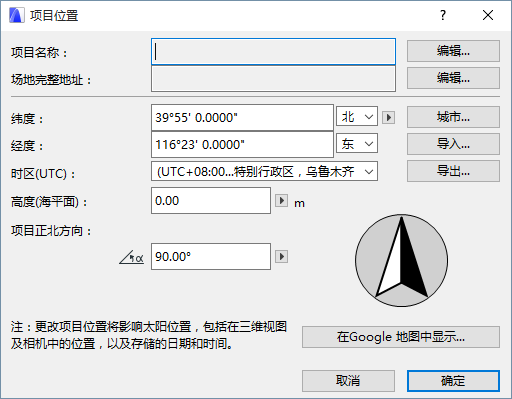

当从StruSoft气候服务器获取气候数据时,能量评估考虑您的建筑的地理位置。使用“环境设置”面板上的“项目地点”按钮,进入ARCHICAD的“项目地点”对话框。

参见项目位置和项目正北方向

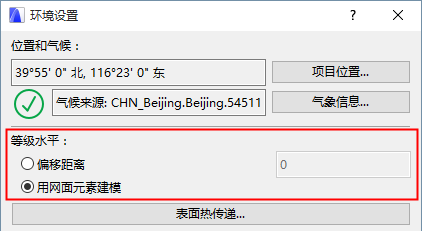

地平面

这个控制项在“环境设置”对话框中。


建筑和地面的连接,在ARCHICAD中为了能量评估,有两种建模的方法:

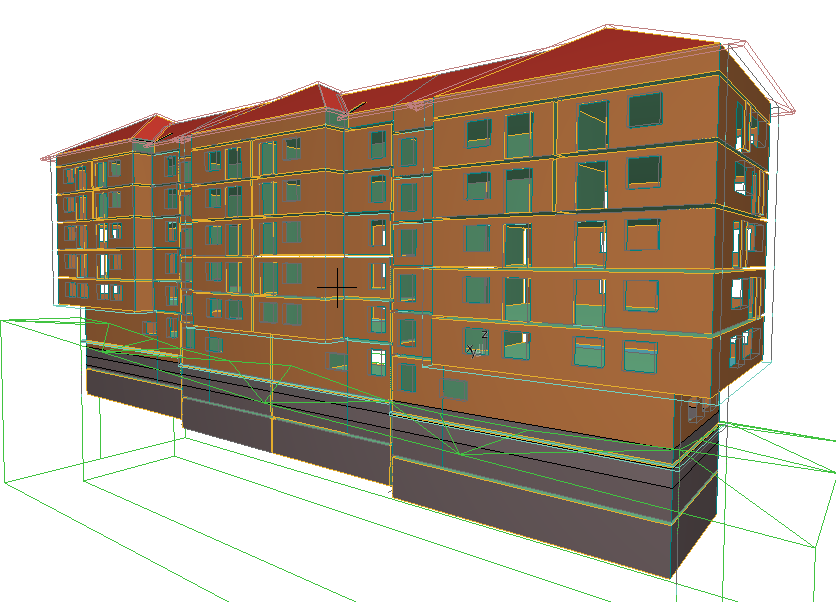

偏移距离: 铺设地面与项目零点或一个预定义的参考层的偏移距离。


用网面元素建模: 如果场地不是完全平坦的,为了使得与地面相接的结构,获得更好的能量建模的准确性,可以使用网面工具在建筑周围建模场地。


表面热传递

该对话框用于定义了项目中用于所有不透明结构的内部和外部结合的传热系数。当在U值计算中输入的表面系数只影响独立结构层高上固定的热力性能计算时,表面传热面板的整体设置可用于动态能量平衡模拟。


如果本地标准明确要求使用其他值时,建议用户仅修改默认的整体表面系数值。

土壤类型

从弹出选项中,选择最接近的描述建筑地点土壤类型的选项。这个设置是计算与地面相接的结构热流的基础。

SoilTypeControls.png     Soil_types.png

可用的导热系数、密度和热容量值,接着会显示在您选择的土壤类型的下面。

环境

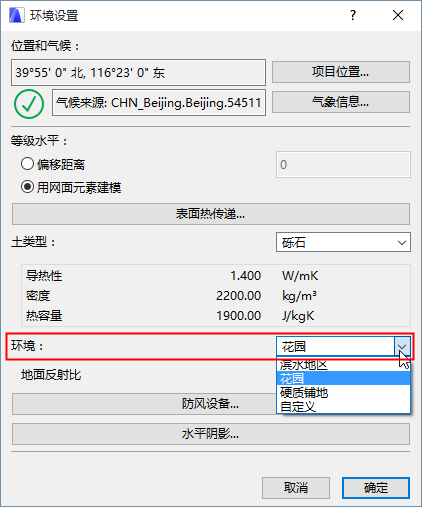

选择能对建筑物的环境进行最佳描述的“环境”选项:滨水地区,花园,硬质铺地或自定义。

Surroundings.png     Waterfront.png

这个设置用于计算间接太阳辐射的效果。

防风

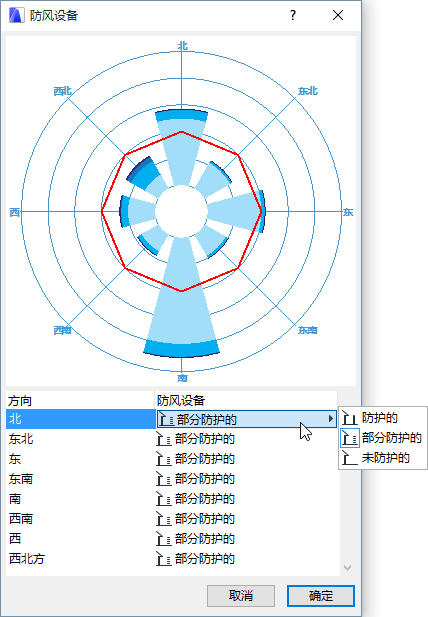

从“环境设置”对话框中,点击 防风,打开同样名称的对话框。


极坐标图代表8个主要方向。每部分的长度代表给定方向的风流动频率(作为百分比,在一年内)。

这个,对建筑的每个方向,选择适当的“防风”级别:受保护的、部分受保护的,或不受保护的。对于每个方向,在图上放的一点,代表防风(在点外面越远,防风因子越高),这些点有一条红线相连。

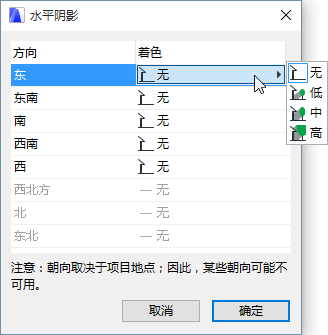

水平阴影

模型-以ARCHICAD中能量评估的日照分析功能为基础,只能影响建筑壳体的透明元素。但是,它不能自动确定通过建筑外壳不透明元素的外部对象投射的阴影程度。

使用水平阴影按钮,激活一个单独的对话框,该对话框有一个列表,列示建筑各个面接受的太阳光(方向列表可根据项目地点变化)。


为每个方向,选择一个最佳描述由外部对象造成的阴影数量的选项 (选择一个选项 - 无,低,中或高)。
