合并DXF/DWG文件

可以把DXF和DWG格式文件合并进当前打开的ARCHICAD项目里。使用文件 > 互操作性 > 合并,并选择您想要合并的DXF/DWG文件。

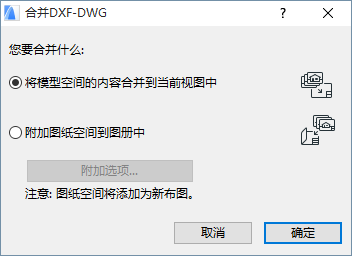

合并DXF-DWG对话框出现。可选择将模型空间的内容合并到当前的视图,或将图纸空间合并(添加)到项目的图册。


更多信息,参见合并DXF-DWG

往复转换(智能合并)

如果要将DXF或DWG文件合并回到保存它的同一个ARCHICAD文件,则使用智能合并(往复转换)。智能合并允许在同一时间对ARCHICAD和AutoCAD中的同一项目上工作,以及在尽可能减小损失和冲突的情况下交换附加信息。

智能合并允许处理:

在ARCHICAD或AutoCAD里添加的新元素。

在ARCHICAD或AutoCAD里创建的、在另外一个应用程序或同时在两个应用程序里修改(拉伸、拖移、旋转、镜像)的元素。

在ARCHICAD或AutoCAD里创建的、在其中一个或同时在两个应用程序里删除的元素。

如果同使用AutoCAD(或者其他任何可以经由DXF或DWG格式沟通的CAD程序)的人共事,那么有关操作过程通常是这样的:

1。在一点上做出整个平面图的各个建筑方面,在那儿可以为伙伴呈现整个布图以便他们添加细节(在这一点上,不需要完全完成绘制的部分)。

2。这样就可以使用特定的ARCHICAD信息来保存一个DXF或DWG文件以支持伙伴进行合并。可将DXF或DWG文件往回合并到保存它的同一个ARCHICAD文件:

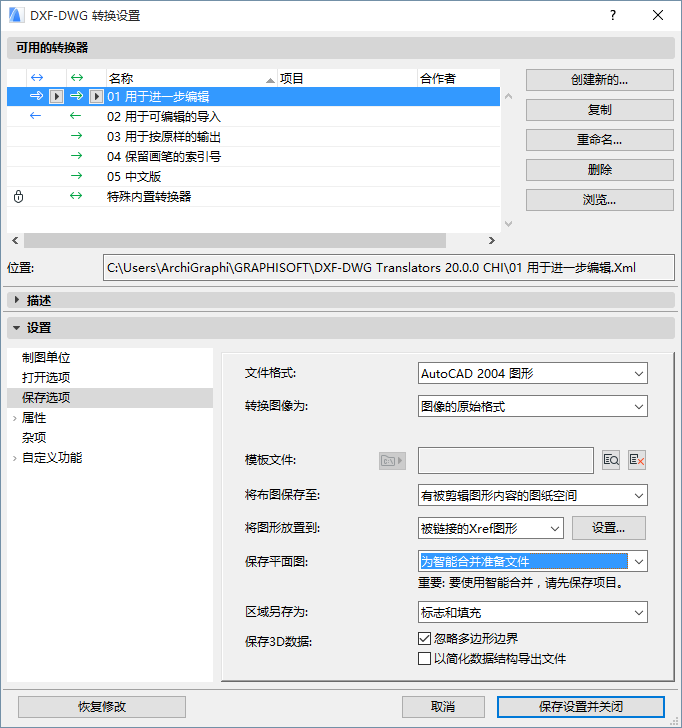

使用文件>另存为,然后点击设置按钮以访问DXF-DWG转换设置对话框。

在设置面板中,使用保存平面图选项:为智能合并准备文件。


注意:必需首先保存ARCHICAD项目(保存一个PLN),这样,它就包含合并过程所需的信息。如果DWG/DXF文件中没有合并信息,那么是无法重建ARCHICAD模型的,只有简单的AutoCAD原始数据。在ARCHICAD文件之前没有保存的情况下,该选项就会变灰。

更多信息,见DXF-DWG转换设置>保存选项(DXF/DWG转换设置)>保存平面图

3。您可以继续在初始平面图上工作,而他/她则在DXF/DWG文件上工作。也就是说当您在详细表达建筑的时候,他/她可以添加细节(如电气、管道等);但是他/她可能会发现有必要对创建好的内容进行某些修改。例如,他/她可能会移动一堵墙或者复制一个对象。

4。这就到了将单独制作的附加物合并到一起的时机了。激活文件 > 互操作性 > 合并 命令并选择适当的DXF/DWG文件。如果以正确的方式(步骤2)保存了ARCHICAD文件为dxf/dwg格式,可以使用智能合并选项将它合并到相同的ARCHICAD文件:

文件 > 互操作性 > 合并 > 打开

从合并DXF-DWG对话框中,选择将模型空间的内容合并到当前的视图中选项,


DXF/DWG合并对话框中,选择合并选项,

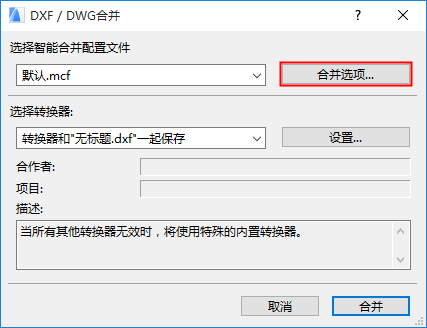

智能合并选项对话框出现,允许修改智能合并配置文件和转换器选项(如果需要)。

注意:您也可以在文件 > 互操作性 > DXF-DWG > 智能合并选项中提前设置这些选项。

参见智能合并选项

5。从第(2)步开始重复需要的次数。
