浏览IFC项目管理器:属性和信息

IFC项目管理器的右侧显示可用的IFC属性;在信息集中分组的信息;和您在树状图中选择的任何项目元素的类别参考(如果为多重选择,将显示最后选择的元素的IFC数据)。

在列表顶部,显示已选择的/可编辑的元素数。

IFC信息和属性值可通过ARCHICAD属性、参数、数量和图库部件参数进行自动设置,基础是在导出IFC转换器中定义的属性映射规则。在IFC项目管理器和在元素设置中,这些值的显示带有一个链图标(表明它们已经被映射)。但是,它们的值可以根据需要在元素等级中修改。

参见信息映射转换用于IFC导出

在IFC项目管理器中显示的属性和IFC信息表明数据状态:

黑色:可以用自定义值覆盖

红色箭头:自定义值以红色箭头显示:点击它以恢复到原始值。

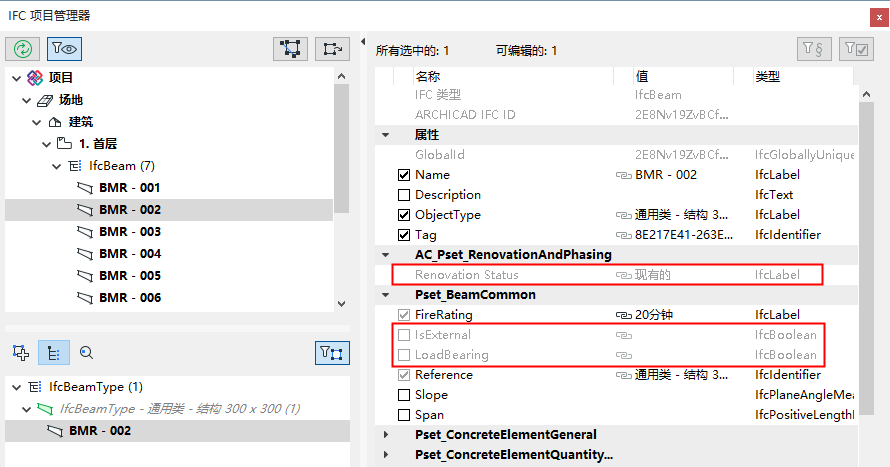

灰色:不能在IFC管理器中修改;它只能在其源中修改,特别的ARCHICAD值来自该源。灰色显示的信息已被映射,但不可编辑,因为它与ARCHICAD参数是一对一的映射关系。

举例:“装修状态” (与ARCHICAD中的装修状态一样);“承重” (与ARCHICAD中的结构功能一样);以及“IsExternal”(与ARCHICAD位置类别项一样)。


仅显示来自活动预览装换器的信息

使用“仅显示来自活动预览转换器的属性”切换按钮并按照下述流程进行过滤:

如果它是活跃的,那么您将仅显示这些用于项目的当前数据(即,基于预览转换器的信息映射预设的内容)。

如果它时非活跃的,那么显示的数据将包括除了信息映射数据外,还有在此处和在元素设置对话框中创建的新信息,另外自定义数据在导入过程中也会被添加。


激活该按钮可能是有用的:如果信息映射设置反映了一个特定的标准或导出要求(例如,COBie),然后只显示预设定义的数据,可使在IFC数据间的导航变得简单,否则将有庞大的数据处理工作,否则大量存在。

注意:在导出时,IFC导出转换器可指定在导出过程中是否仅包括与IFC导出预设相关的属性映射内的设置; 或所有IFC数据。

参见信息映射转换用于IFC导出

仅显示有数值的项

使用此切换键仅显示以分配数值的数据。


注意:属性字段为空,但其复选框被启用,可以看做是被分配了一个值的属性。
