信息映射转换用于IFC导出

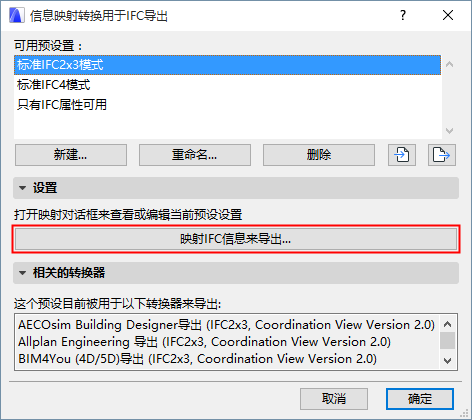

从此预设对话框,点击映射导出用IFC信息,以访问映射定义。

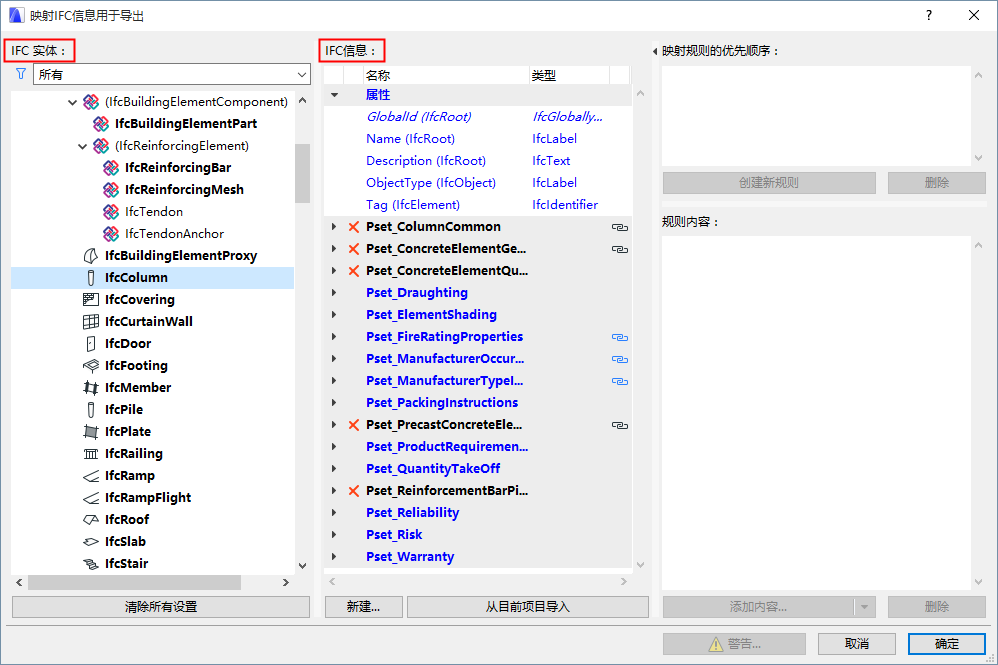

这些映射定义了在ARCHICAD导出时分配给元素的IFC信息。元素 (由IFC实体识别的)被列在树状图的左侧 。每个所选实体的IFC信息被列在IFC信息列。


此外为每个IFC实体预定义的IFC信息,可以创建并分配新的自定义IFC信息或分类参考。

在IFC管理对话框中,映射预设数据在它们前面显示并带有一个复选框。相反,自定义数据可通过前面的红色X字体显示。设置对话框或IFC项目管理器内的映射预设属性不可删除; 您只能在那里设置它们的值。

要自动映射数据,使用映射规则选项为IFC信息分配数值。

见下面的信息映射规则示例

预览转换器的信息映射预设有一种附加的功能:在当前ARCHICAD项目中使用IFC相关的功能时,提供所用的IFC信息的通用项。

预览转换器

注意:在优于版本21的ARCHICAD版本中,这些设置是为具体项目指定的,同时接受IFC方案设置的管理。关于迁移IFC方案到ARCHICAD 22的信息,参见:迁移指南中的IFC转换器的修改

IFC实体的树状图列表

IFC实体被列在树状图左侧 。

带分配属性数据的IFC实体被列在粗体的树状图中。

树形列表可以通过结构的和MEP范围过滤。例如,当MEP范围包括IfcDistribution类型时,结构范围包括建筑元素(IfcBuildingElement)类型(IfcBeam, IfcColumn等)。

该树状图列表也可以缩小到IFC分配类型、IFC类型对象、或IFC空间元素类型(Ifc空间结构元素:Ifc场地、 Ifc建筑、Ifc建筑楼层和 Ifc空间)。

添加新信息/分类参考

要对当前所选的实体添加一个新IFC信息或分类参考,请执行以下一项或两项:

点击新建按钮以创建新信息或分类。

IFC项目管理和元素设置对话框也提供相同的功能。

参见创建新的、自定义IFC信息或分类

从目前项目导入:点击此按钮以添加所有自定义IFC信息设置和可用于当前项目的信息(在IFC项目管理器或元素设置中定义)。

IFC属性列表

粗体: 分配给加粗母元素的信息数据(如Ifc建筑元素)将被自动分配给其所有的子元素(例如,Ifc梁、Ifc柱、Ifc板、Ifc墙等等)。子元素不会以粗体显示。这样很容易在树形结构中定位添加的数据。

蓝色类型: 分配给子元素的数据以蓝色类型显示。只可在母层修改此数据(黑色的)。子元素的名称由括号中的母元素类型名称扩展。.

这样,创建一个用于所有建筑元素的通用信息,您不需要为每个单个的建筑元素类型(Ifc墙、Ifc柱、Ifc板等等)创建它:相反,在较高层级上创建它(例如,在IfcBuildingElement)。

灰色:灰色显示的信息已被映射,但不可编辑,因为它与ARCHICAD参数是一对一的映射关系。举例:“装修状态” (与ARCHICAD中的装修状态一样);“承重” (与ARCHICAD中的结构功能一样);以及“IsExternal”(与ARCHICAD位置类别项一样)。

斜体: 如果没有可以应用的ARCHICAD的参数/数量或映射规则,新建的数据项目将以斜体显示。

链图标:指明该信息被映射。查看其在对话框右侧的映射规则。蓝色映射的信息不可编辑(它们衍生于更高一级的项目)。

X: 点击红色X,删除任意数据项目。属性不能被删除。

清除所有设置

删除当前信息映射预设的整个内容(映射规则、信息和分类参考)。

从目前项目导入

点击此按钮同步IFC项目管理器和已经存在的信息设置对话框中的所有变更(名称和数值类型修改,和数据映射)。

如果分配给IFC元素类型(如Ifc墙)的信息在当前项目中还不可用,它将不在IFC管理对话框中显示,直至该类型的一个实例在该模型中被定义。

如果您有新的空项目,预览转换器的信息映射数据将作为初始IFC数据使用。
