IFC项目管理器中的分配

更多定义,参见IFC数据类型

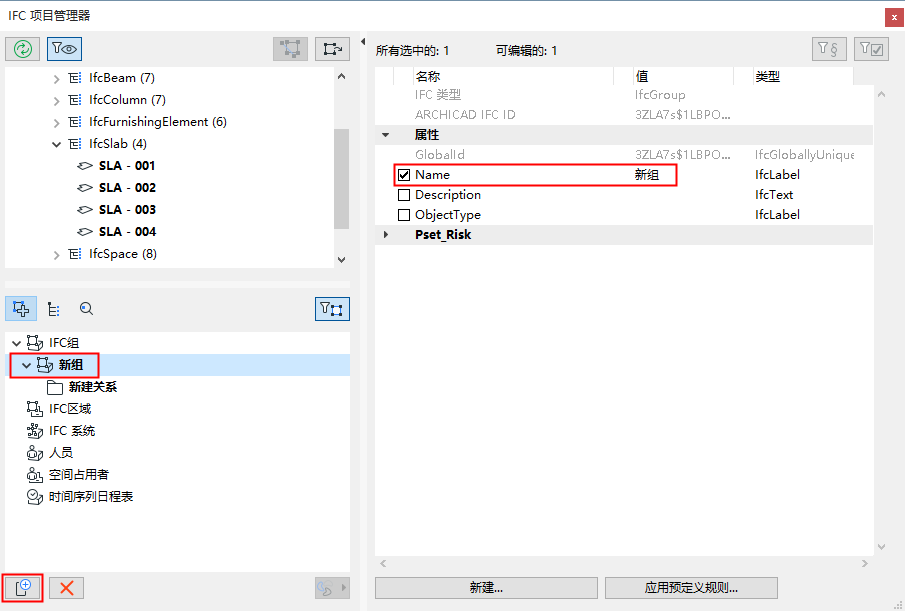

要创建新的分配按以下操作:

1。通过点击分配图标切换到分配视图模式。

2。通过点击 “IFC组”, “IFC区域”, “IFC系统”, “演员”, “空间占用者”或 “时间序列清单”项来选择分配类型。

3。点击窗口底部的“新建”按钮。

4。选择新项,其默认名称开始于New...而终止于新建分配类型 (如New Group).

5。在名称属性区域框的右侧为新分配提供一个新名称。


6。编辑可用属性的属性和/或内容。

7。按需要,使用新建...按钮对项目添加自定义IFC数据。

参见创建新的、自定义IFC信息或分类

8。从树层级结构中,拖放IFC实体到“新关系”文件夹。

使用“删除”(红色X)按钮,删除一个关系或分配。

注释:

可以拖放到新分配的实体类型取决于分配类型。例如,您可以只组合IfcSpaces (ARCHICAD区域)到一个IFC区域;当您可以在一个“空间占用”(IfcOccupant)中组合IfcSpaces 和已经存在的IFC区域。

如果您的项目使用了MEP模块插件,那么其定义的MEP系统可进行下列操作:

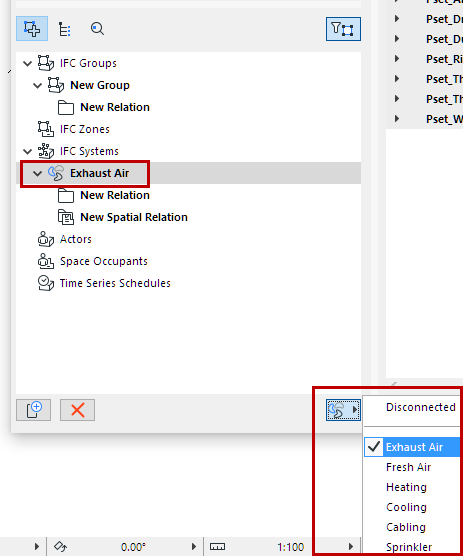

-它们可以被归类为IFC系统。创建一个新的,空的IFC系统。选择它,然后点击右侧的MEP图标(分配列表的底部),并从下拉菜单中选择想要的MEP系统。所选MEP系统的所有元素将从树状图中自动添加到“新关系”文件夹;系统的名称 (名称属性)将与所选的MEP系统相同。


-它们会被添加到一个现有的IFC系统。在列表中选择一个现有的IFC系统,然后如上所述选择一个MEP系统。现有的IFC系统将依据所选的MEP系统重命名,并且MEP系统的所有元素将被添加到IFC系统的现有内容中。在这种情况下,系统图标将变成MEP“推进器”图标,表明MEP系统正在使用。选择系统项从一个IFC系统中删除MEP系统元素,并选择MEP系统选项的下拉菜单中的“断开连接”。

多级 (“子”) 层次结构可用于IFC组,IFC区域和IFC系统分配。子层级结构可被轻松地定义:

-将预定义的分配拖放到相同类型目标分配的一个现有的“新建关系”(或命名关系)文件夹中,或点击“新建”,使用选定的“父”分配中的“新建关系”(或命名关系)文件夹来定义新建的“子”分配。

-一个被移动到不同母分配中的母分配可称为另一分配的“子分配”

-子分配也可以被移动或复制到一个不同的父分配中(复制它,当拖动时按Ctrl/Alt )。

-为将一个子分配移入父分配,选择它并将它拖到对话框之外;它将在层次结构中作为父分配重新出现

-如果需要,对在“名称”属性对话框右侧的新建关系定义一个名称。

分配的例子

创建一个名为“安全区域”的IfcZone,项目中所有有安全功能的IfcSpaces都可以组合到一起。

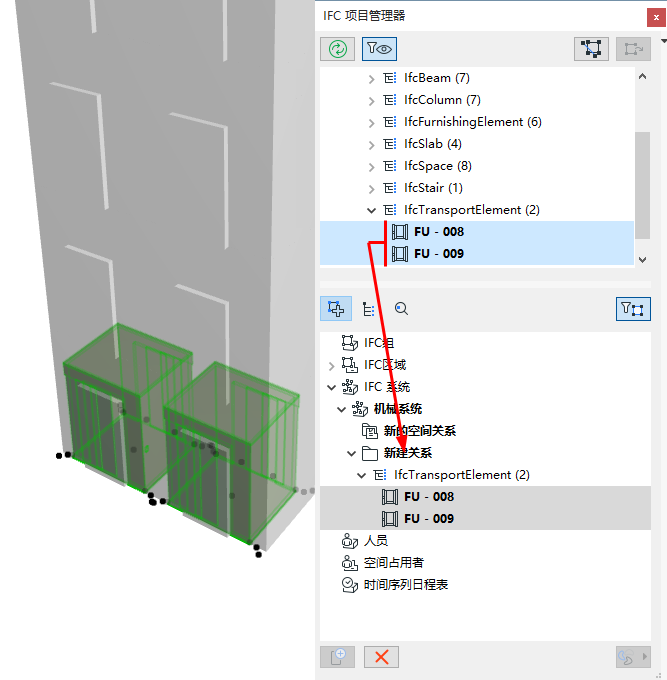

垂直循环系统中的组合电梯可以是机械系统的子系统。

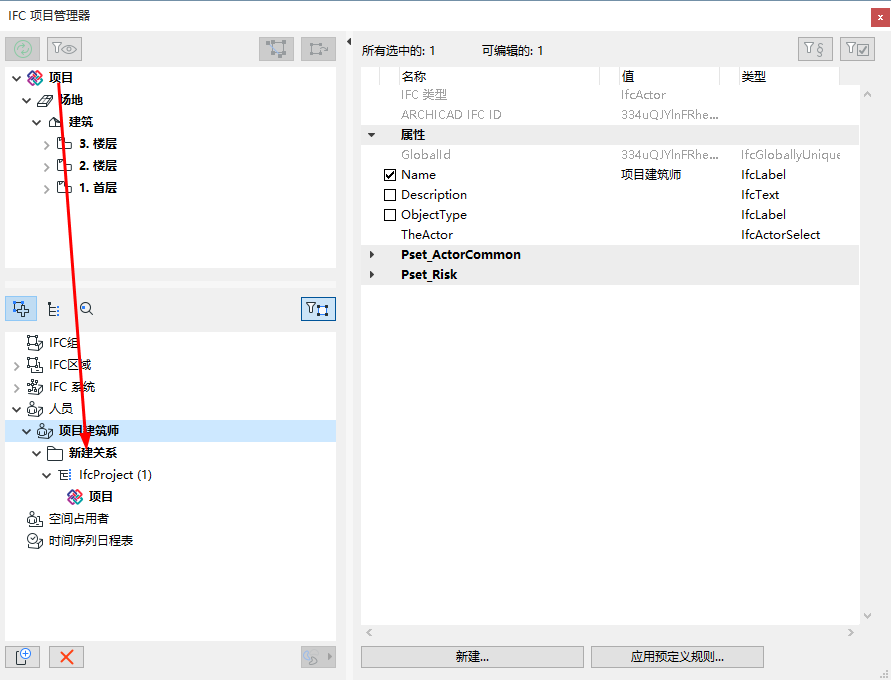

定义项目的建筑师作为一个个人类型的行动者(在“行动者”属性中设置),他负责项目(被分配的实体是IfcProject)。

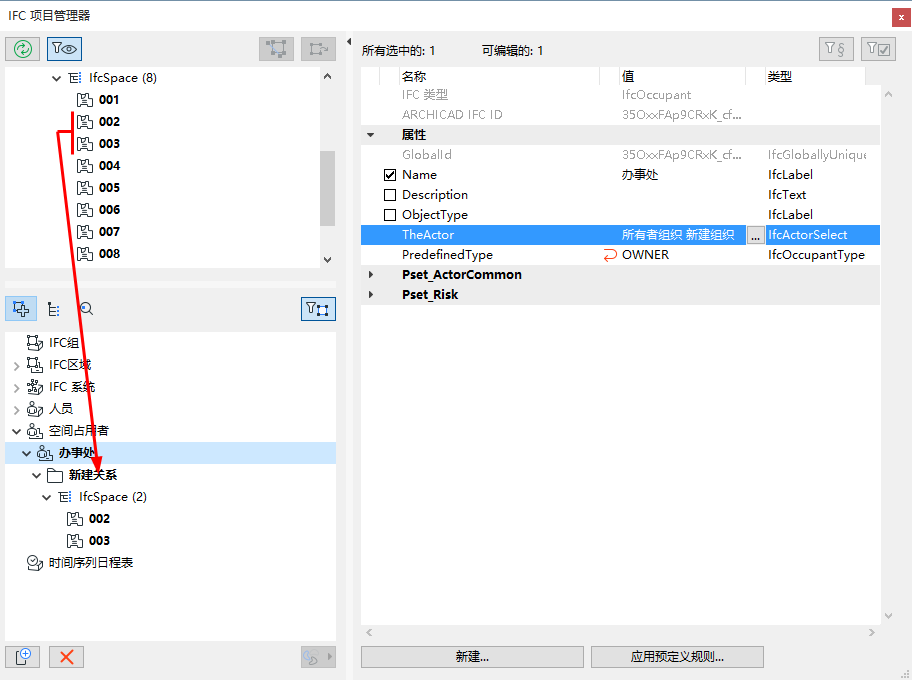

使用一个新的“空间占用”,所有者为一个组织的所有IfcSpaces都组合到一起。

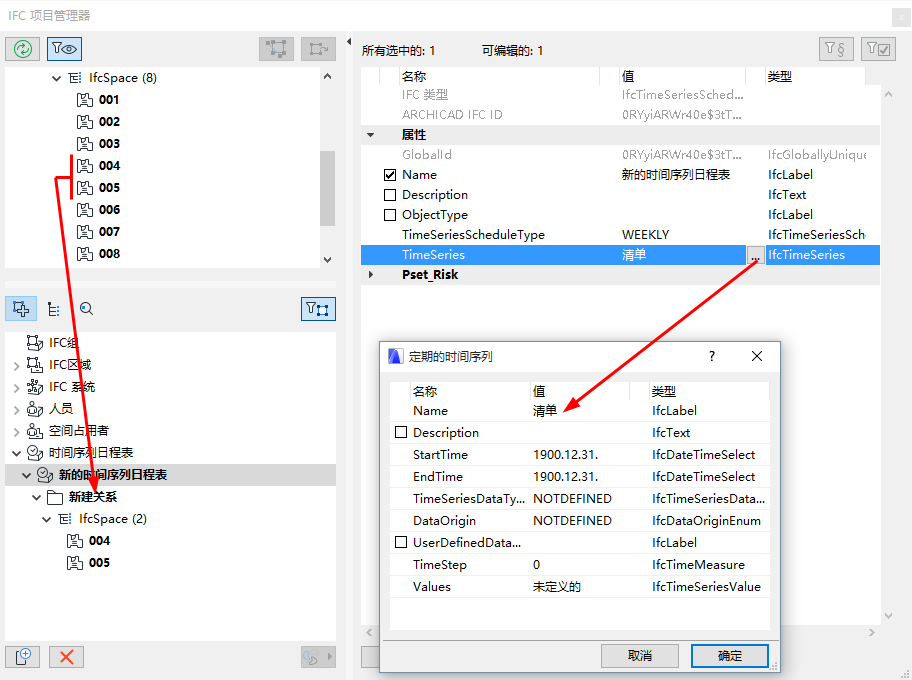

使用一个新的时间序列清单,定义IfcSpaces的周时间表*(灯光打开和关闭的时间)的分配。
