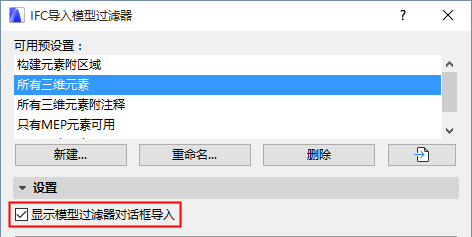

如果此选项是激活的,那么 - 您发出打开或合并IFC命令之后 - 模型过滤器窗口将打开。
针对当前导入过程的目的,这给了您覆盖要被导入的元素的机会。
选择3D 元素来导入
•用结构功能:
针对导入目的,将此作为一个附加的(元素级)过滤器,在导入时考虑元素的“承重” IFC信息。
–“仅有承重元素”意味着这些元素,其有一个“真实”值的IFC属性“承重元素” 将从IFC文件导入到ARCHICAD。
注释:
–如果结构功能分类未在ARCHICAD项目中出现,或在ARCHICAD中没有完成分类过程,则应在此选择“所有元素”:其它两个设置("仅承重元素"或"仅非承重元素")中的任意一个都可产生一个空的IFC文件,或一个可能是您需要的丢失元素的文件。
–Ifc桩和 Ifc基底实体被定义是承重结构元素,尽管它们在 IFC2x3模式中没有“承重”信息。导入时,它们通常被作为承重元素处理。
按照下面的IFC导入标准,使用IFC范围进行过滤:
–“全部”包括模型的全部元素
–“结构的”仅包括结构建筑元素(Ifc建筑元素)
–“MEP”仅包括机械元素(Ifc分布元素 )
在下述树状列表中查看关于每个域过滤器的确切成分。修改此过滤器将创建一个“自定义”过滤器。
•IFC轴网:在导入期间,IFC文件的所有Ifc轴网元素将被导入和转换为成组的ARCHICAD轴网元素。
•IFC 注释:勾选此项导入IFC文件的所有Ifc注释类元素(包括分解的标注元素)到ARCHICAD中。它们将被转换为2D元素(文字和线条)。
•IFC 门/窗脚本:在导入过程中,所有已生成的门和窗都会以正确的洞口方向和尺寸,在基于其导入2D符号的基础上显示于平面视图内。
