导入用转换器(详细设置)

导入基于IFC的文件到ARCHICAD时,导入用IFC转换器为处理模型元素定义了规则。

关于这个主题的概述,参见IFC导入概述: 确定IFC数据转换至ARCHICAD的方式

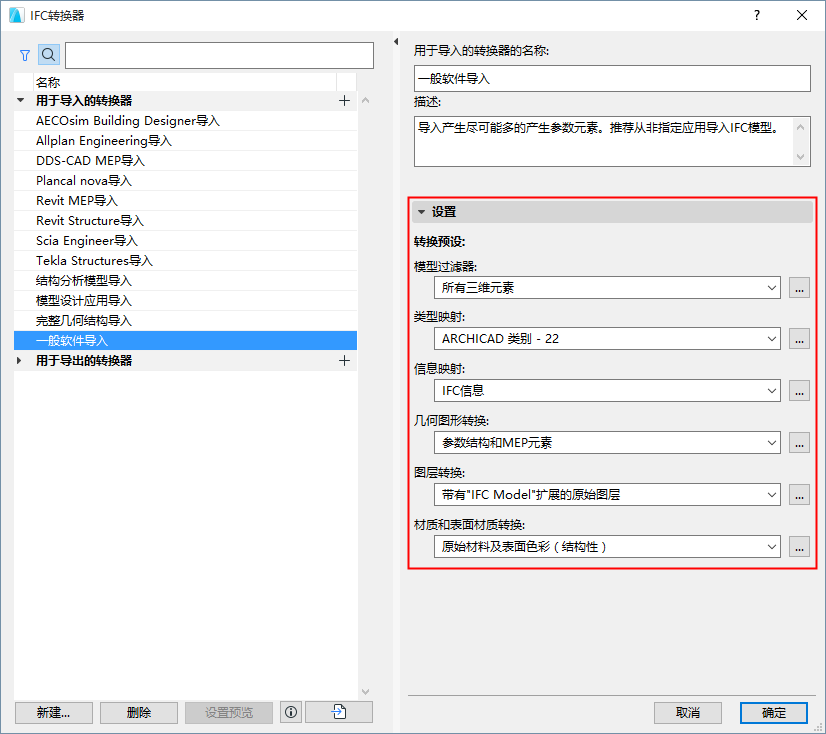

IFC转换器对话框 (文件 > 互操作性 > IFC > IFC 转换器) 允许您查看或修改转换器设置,或创建新的转换器。

从列表中选择导入用转换器

所选转换器的设置,被分为6个转换预设,在右侧显示。


使用转换预设

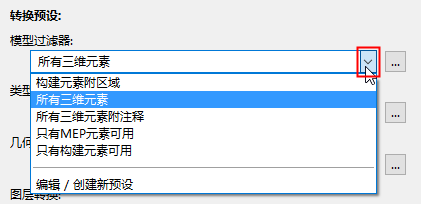

对于任何类别的转换预设,点击下拉列表以查看或选择不同的预设。如果此预设在给定的被用于导入用的IFC转换器中使用,预设名将告知您它是如果影响导入的IFC模型的。


按需要从此列表中选择一个不同的预设。

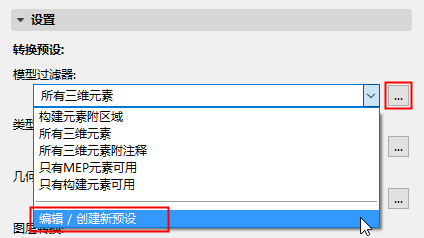

要调整设置或创建一个新的预设,选择编辑/创建新预设C,或点击预设右侧的三个按钮 。

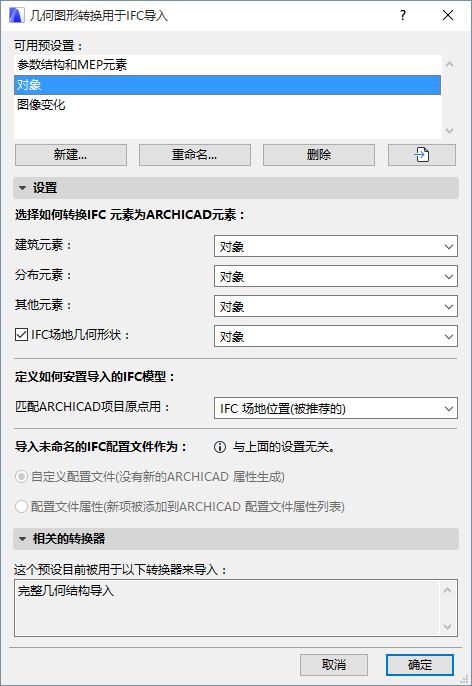

预设对话框打开(例如,IFC导入用的几何图形转换)。


针对每个IFC导入预设对话框,查看下列:

此转换过程的可用预设 (例如,几何图形转换)

设置 (在这里可以最为详细地定义导入,针对各种数据类型,如顶部当前选择的预设所定义)

相关的转换器 (使用此预设的、所有当前定义的用于导入的IFC转换器)

以下部分将详细描述转换预设的每种类型的所有设置(导入用IFC转换器所使用的)。

IFC导入模型过滤器

类型映射用于IFC导入

IFC 导入信息映射

几何图形转换用于IFC导入

图层转换用于IFC导入

材料和表面转换

替换丢失的翻新状态
