轴网系统设置

一般信息,参见栅格工具

设计>轴网系统命令打开此对话框。

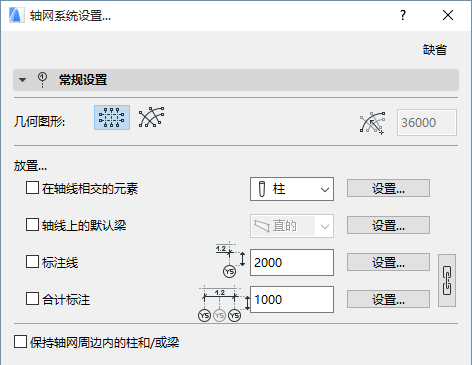

轴网系统常规设置面板


几何图形:在直角及弯曲轴网系统之间选择。如果您选择了一个弯曲系统,然后输入一个最远端轴网半径数值。

放置...:勾选下面四个复选框中之一,在每个轴网交叉部分放置附加元素:

在轴线相交的元素:选择此项将元素放置在轴线交叉点。点击此弹出菜单,选择元素类型(列或对象)并点击设置按钮打开此对话框顶部的元素设置对话框。

轴线上的默认梁:选择此项将梁元素放置在轴线上。点击设置按钮,打开此对话框顶部的梁设置对话框。

注意:如果您放置一个弯曲的轴网系统,您有附加选项沿栅格线来放置直的或弯曲的梁。

标注线:选择此项,在每条轴线之间放置标注线。在每条标注线与第一条交叉轴线之间输入偏移数值。点击设置按钮,打开此对话框顶部的标注设置对话框。

合计标注:选择此项,在轴线的两边放置一条标注线。在每条标注线与第一条交叉轴线之间输入偏移数值。点击设置按钮,打开此对话框顶部的标注设置对话框。

点击链图标,为标注线和合计标注设置相同属性。

保持栅格周边内的柱和/或梁:选择此项切换柱和梁,以显示轴网系统的内部周长。

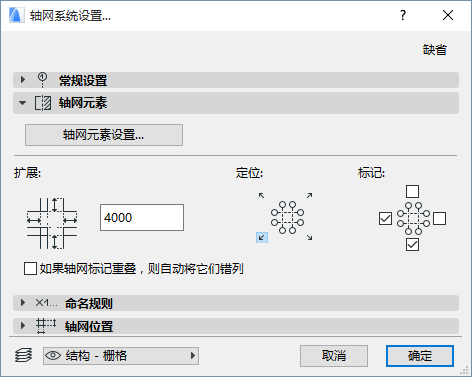

轴网系统轴网元素面板


轴网元素设置:点击此按钮,打开轴网元素并设置此轴网系统内的每个轴网元素的属性 (所有轴网元素看上去都一样)。

扩展:输入此轴线超出最后一条交叉轴线之外的距离数值。

定位:点击四个定位按钮中的一个,为放置轴网系统定位。

标记:选择轴网系统这四侧的任意一侧或全部四侧来放置标记 (如果在放置轴网系统时选择了旋转,这几侧也将旋转)。

如果轴网标记重叠,则自动将它们错列:选择此项,可在这些标记相互覆盖时自动将轴网标记向一边错列以避免重叠显示。

轴网系统命名规则面板


使用此面板定义此轴网系统中的轴线的逻辑名称。您可为两个轴网方向定义不同名称风格。

对于弯曲轴网系统:环状轴线及辐射状轴线。

会注意到,分配命名规则给“水平”和“垂直”轴线并且是"向上"和"向下"定义时,是相对于轴网系统的直交位置(如果在放置时旋转轴网系统,所分配的名称将相应旋转)。

自定义:选择此项,在轴网位置面板字段中为每个轴网元素手动输入名称:如果您点击命名规则面板中的自定义项,在轴网位置面板中的轴线名称将可编辑。


自动生成名称:选择此项,在此轴网系统中可为轴线自动生成名称。

升序方向:选择两个方向其中之一(点击向上或向下的箭头),自动生成并指派该方向上的名称。

起始于:此字段显示轴网元素命名的起始数值。

前缀:在每个自动生成的命名之前将显示一个静态文本。

后缀:在每个自动生成的命名之后将显示一个静态文本。

样式:为每个自动生成的轴网元素选择名称类型。数字(1,2,3,...)、字母(A,B,C,...或a,b,c,... )或罗马数字(I,II,III,IV,...)。

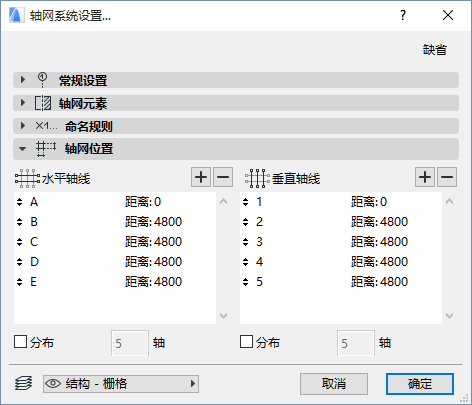

轴网系统轴网位置面板

使用此面板定义此轴网系统中的水平及垂直轴线的编号及位置。

(对于弯曲轴网系统:环状轴线及辐射状轴线。)


会注意到,“水平”和“垂直”轴线参数是相对于轴网系统的直交位置,并与轴网一起旋转。

添加一条轴线:点击加号添加一条轴线。

删除一条轴线:点击减号删除一条轴线。

设置距离:点击任何列示轴线的距离字段,定义其与上一个轴线的距离。在此列表中的第一条轴线的距离总为零。

分布:如果不知道轴线之间所需的距离,点击单向或双方向轴线的分布框。当您放置了轴网系统时,此选择可使您定义将给定方向上的轴网系统的起始点和终止点之间的距离平均分配给轴网线。
