轴网工具设置

关于工具箱内所有工具的通用设置的描述,参见在工具设置对话框中工作

关于轴网工具功能的常规信息,见栅格工具

轴网工具平面图面板

使用此面板内的控制来定义轴网元素的平面图属性。

轴线:选择轴网元素线的线型。它可以是隐藏的, 分段的或全部的。

如果选择分段的,在右边的字段输入线段长度。

为此轴网元素选择一种线型画笔颜色

在楼层上显示:从下拉列表中,选择这些轴网元素出现的位置。

只在本楼层:仅在当前楼层中显示轴网元素。

向上及向下一层:元素将在当前楼层,以及向上一层和/或向下一层中显示。

所有的楼层:轴网元素将在项目的每个楼层中显示。

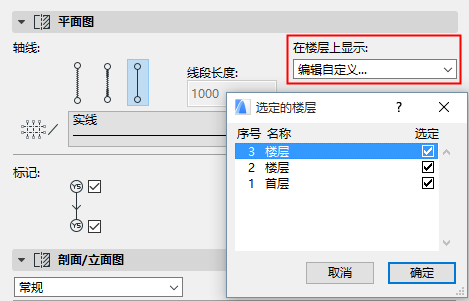

自定义:如果想设定楼层任意其它组合,选择此选项。选定的楼层对话框将出现。


(如果您设置了这些自定义设置,可使用编辑自定义选项编辑它们。)

标记:选择这两个复选框的其中之一,或全选或全都不选,将决定轴线两个端点的标记显示。

错列:当您向一旁错列轴网标记时,一个给定的轴线片段将与标记一起错列。

设置此处错列长度的默认值。

轴网工具剖面/立面图面板

此描述在剖面和立面图窗口中应用于轴网元素的显示。

使用此面板内的控制来定义轴网元素的剖面属性。

常规/自定义:使用此弹出框,应用常规设置至选定轴网元素,或仅应用至此剖面图中选定轴网元素的自定义设置中。

每个轴网元素都有一个"常规"剖面图设置和"自定义"剖面图设置的任意编号。

一个使用常规剖面图设置的轴网元素将被相同地显示在它出现的每个剖面图中。

选定的轴网元素的自定义设置仅当您在剖面图窗口中打开轴网元素设置时有效。一个轴网元素的自定义设置仅应用于当前剖面图窗口中。

虽然相同的轴网元素可以通过不同的方式显示,但决定于它所显示的剖面图。

如果您在一个剖面图中为一个轴网元素应用自定义设置,当在另一个剖面图中打开同一个轴网元素时,它将以其初始设置显示,这是因为自定义设置仅在独立剖面图窗口中应用给指定轴网元素。然而,您可使用复制从...命令从其它的剖面图中复制自定义属性,并将其应用给在当前剖面图中的轴网元素。

轴线:选择轴网元素线的线型。它可以是隐藏的, 分段的或全部的。

如果选择分段的,在右边的字段输入线段长度。

为此轴网元素选择一种线型画笔颜色

标记:选择这两个复选框的其中之一,或全选或全都不选,将决定轴线两个端点的标记显示。

在这两个字段中,输入显示在剖面图中的每个轴线标记的层高,并为测量此层高选择一个参考层(默认:项目零点)。

注意:如果修改了参考层,那么轴线的实际位置(不像其他ARCHICAD元素)也将修改。

错列:当您向一旁错列轴网标记时,一个给定的轴线片段将与标记一起错列。

设置此处错列长度的默认值。

轴网工具命名规则面板

使用此面板内的控制来定义逻辑值,并以此为每个轴网元素命名。

自动生成名称:选择此复选框可在您每次放置一个轴网元素时自动增加其名称。

起始于:此字段显示分配给下一个放置轴网元素的下一个名称值。

前缀:在每个自动生成的命名之前将显示一个静态文本。

后缀:在每个自动生成的命名之后将显示一个静态文本。

样式:为每个自动生成的轴网元素选择名称类型。数字(1,2,3,...)、字母(A,B,C,...或a,b,c,... )或罗马数字(I,II,III,IV,...)。

一个分配给下一个放置轴网元素的下一个名称值的预览在自定义字段中显示.

自定义:点击此按钮,覆盖自动被生成的名称,并为轴网元素分配任意其它名称。

轴网工具标记面板

使用此面板内的控制来定义轴网元素的标记的外观。

标记形状:点击此项,然后点击黑色箭头,弹出有效标记形状列表。选择其中之一。

将轴线连接到:点击此项,点击黑色箭头,弹出连接轴线至标记的有效选择 (对于圆形标记无效)。

轴网工具3D视图面板

使用此面板内的控制来控制轴网元素在3D窗口中是否显示以及其显示形式。自显示轴网元素的3D窗口中创建的3D文档将同样显示轴网元素。

在3D视图中显示:勾选此框在3D窗口中显示轴网元素。如果此复选框未选,此面板中的所有其它控制将为灰色。

垂直位置:输入三维轴网元素的垂直尺寸。点击黑色弹出箭头,选择一个参考楼层,自此楼层计算它的垂直位置。

显示为线:勾选此框仅在3D窗口中显示轴网元素为线。如果您选择此选项,轴网元素将在渲染中不可视,且此面板中的轴线控制的其余部分将为灰色。不勾选此复选框意味着,轴线和表面及物理横截面将以三维渲染模式显示。

轴线表面:设置轴线主体的表面。

轴线横截面:选择圆形和矩形横截面并设置它们的大小

标记文本表面:设置标记文本的表面

文本跟随视图:选择此复选框以旋转标记文本,以使其总朝向视点。注释:此选项仅在透视图视点中有效。
