A cada Zona criada no seu Projecto é atribuída uma Categoria de Zona na caixa de diálogo Definições de Zona. Categorias das Zonas são atributos ARCHICAD.
Esta Categoria de Zona define:
•a cor do fundo de zona e
•o objecto de Selo de Zona utilizado para a zona.
A principal função das Categorias de Zonas é utilizar cores para distinguir visualmente diferentes espaços no Projecto: por exemplo, pode atribuir a categoria "Escritório" a todos os espaços de escritório, visualizados a cor de rosa; e a categoria "Comunicação e Acesso" para os halls e átrios, visualizados a branco.
Para mais informações sobre outras formas de visualizar tramas de zona, ver Visualização 2D de Fundos Zona.

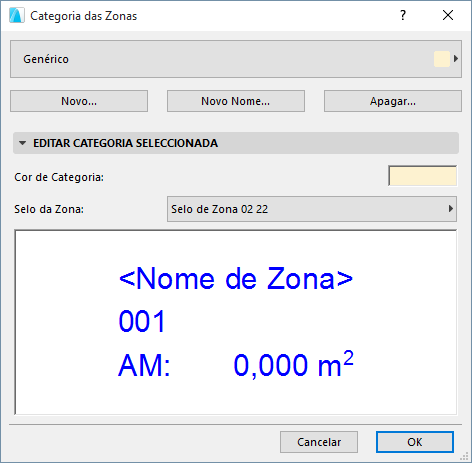

Caixa de Diálogo Categoria das Zonas
Para definir ou redefinir Categorias das Zonas, vá para Opções > Atributos do Elemento > Categorias das Zonas.
Nota: a definição do atributo Categoria de Zonas também está disponível no Gestor de Atributos: ver Categorias das Zonas (Gestor de Atributos).
Utilize o pop-up no topo da caixa de diálogo, para seleccionar uma categoria de zona, a partir da lista de categorias de zona predefinidas. Edite as suas propriedades directamente, ou seleccione um dos seguintes comandos:
•Novo: clique neste botão para criar uma nova categoria de zona, criando uma cópia da categoria seleccionada, sob um novo nome, e editando as suas propriedades.
•Novo Nome: clique neste botão para dar um novo nome à categoria actualmente seleccionada.
•Apagar: clique neste botão para remover a categoria de zona seleccionada do Projecto.
Ver Apagar e Substituir Atributos num Modelo.
Pop-up Selo de Zona: seleccione um Selo de Zona para utilizar com esta categoria. Os Selos de Zona são objectos GDL. A partir do pop-up, seleccione um dos selos de zona da sua biblioteca carregada.
Cor: defina uma cor para a Categoria de Zona seleccionada. Por defeito, todas as zonas pertencentes a esta categoria serão visualizadas com esta cor.
Uma Janela de Previsualização permite visualizar os parâmetros do selo da zona.
