Visualização 2D de Fundos Zona

Por defeito, os fundos zona são visualizados na cor da respectiva categoria de zona.

Ver Categoria das Zonas.

Se assim o pretender, pode atribuir uma trama de Zona diferente, utilizando qualquer trama de superfície.

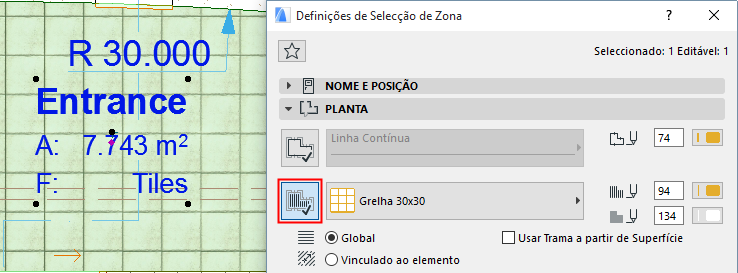

1.Vai ao painel Planta das Definições de Zona.

2.Active o ícone Trama de Superfície à esquerda.

3.Seleccione um tipo de trama, a partir do menu pop-up.

Se tiver atribuído uma trama de Zona, a mesma será apresentada, por defeito, na Planta.

Nota: Os fundos Zona (e outras tramas) podem utilizar Sobreposições Gráficas.

Ver Regras de Sobreposição Gráfica.

Visualização de Zonas com Paredes Inclinadas

As Zonas delimitadas por uma ou mais paredes inclinadas consideram rigorosamente a sua geometria. São apresentadas na Planta com dois polígonos independentes:

•um polígono com pontos de selecção editáveis, que delimita a parte visível da zona na Planta (apesar de poder editar este polígono, a edição não tem qualquer efeito na zona 3D real), e

•um polígono com pontos de selecção regulares, que indica a dimensão real da base da zona 3D (a edição deste polígono não permite a edição da zona).
